Традиційний процес виробництва світлодіодів. Світлодіоди
білого світла
2.4.1. Традиційний процес виробництва світлодіодів

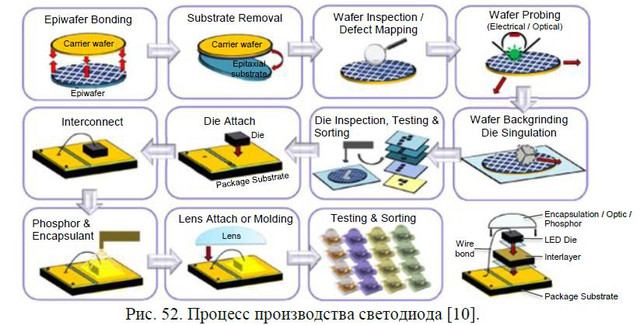

Традиційний процес виробництва світлодіода включає в себе
наступні операції (рис. 52):
1. Кріплення підкладки, на якій буде вирощуватися структура, на
підкладку-носій.
2. Проведення процесів епітаксії (MOCVD, HVPE, MBE), літографії,
металізації. Відділення вирощеної структури від основи-
носія.
3. Візуальний контроль підкладки на наявність дефектів, визначення їх
кількості.
4. Вимірювання електричних і оптичних характеристик чіпів.
5. Скрайбирование підкладки на окремі чіпи, поділ підкладки.
6. Перевірка якості кожного окремого чіпа і їх сортування в
залежності від значень вимірюваних характеристик.
7. Кріплення чіпа в корпусі світлодіода з допомогою клею або припою (в
залежності від виду чіпа).
8. Монтаж електричних з'єднань між електричними майданчиками
чіпа і корпусу світлодіода.
9. Інкапсуляція світлодіодного чіпа і струмоведучих висновків.

10. Формування первинної оптики над світлодіодом.
11. Тестування і сортування отриманих світлодіодів.

Для отримання світлодіоди білого кольору світіння в полімерну композицію додають люмінофор. У цьому випадку п. 9 здійснюється за допомогою люминофорно-полімерного композиту. «Кольоровий» світлодіод отримують «заливкою» чіпа оптично прозорим полімерним матеріалом, найчастіше на основі кремнійорганічних сполук.
Способи отримання білого світла за допомогою світлодіодів

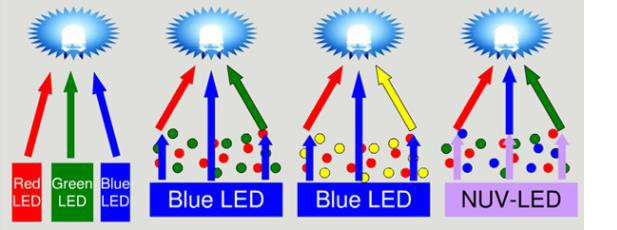

Рис. 53. Схематичне зображення можливих способів отримання світлодіодів білого кольору світіння.
На рис. 53 схематично представлены способы получения светодиодов белого цвета свечения. Выделяют системы RGB (red – blue – green) и RGBA — систему RGB с добавлением светодиода оранжевого цвета свечения, так называемого янтарного цвета (amber). Белый свет в такой системе получается за счет смешивания красного, зелёного, синего и янтарного цветов. В остальных системах «чип – люминофор» люминофоры и чипы используются в следующих комбинациях: светодиодный чип синего цвета свечения – люминофор с переизлучением в зелёной и красной областях спектра; світлодіодний чіп синього кольору світіння – люмінофор з переизлучением у жовтій та червоній областях спектра; світлодіодний чіп ультрафіолетового випромінювання – люмінофор з переизлучением у синьої, зеленої та червоної областях спектру.
