Вал карданний

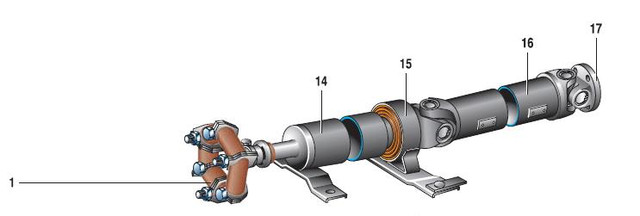

Карданна передача.

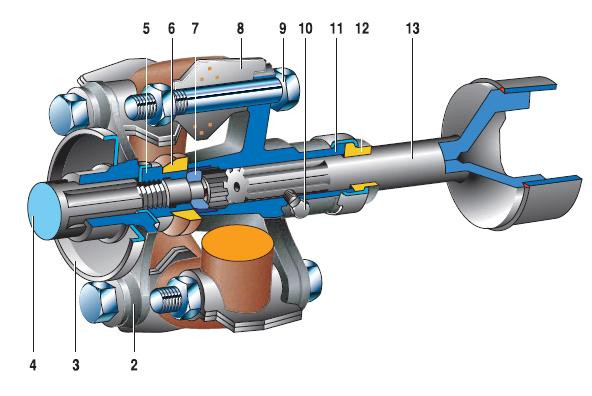

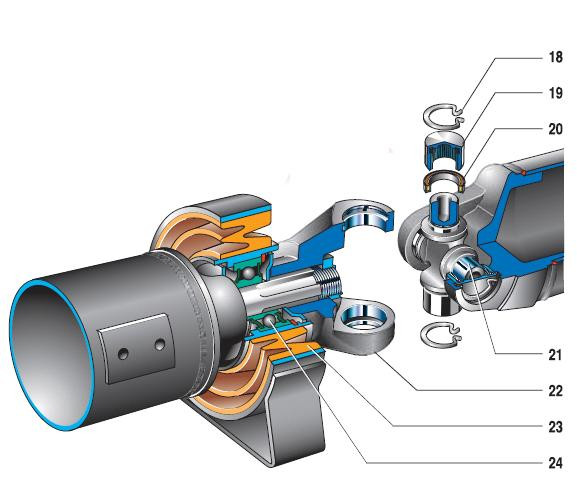

Елементи карданної передачі.

1 ― еластична муфта; 2 ― фланець вторинного валу коробки передач; 3 ― грязеотражатель; 4 ― вторинний вал коробки передач; 5 ― гайка; 6 ― ущільнювач центруючого кільця; 7 ― кільце центруючий; 8 ― вкладиші еластичної муфти; 9 ― болт; 10 - пробка; 11 ― фланець переднього карданного валу; 12 ― манжета; 13 ― шліцьовий кінець переднього карданного вал; 14 ― передній карданний вал; 15 ― проміжна опора; 16 ― задній карданний вал; 17 ― фланцева вилка; 18 ― стопорне кільце; 19 ― підшипник карданного шарніра; 20 ― манжета; 21 ― хрестовина; 22 ― вилка; 23 ― пружна подушка; 24 ― підшипник проміжної опори.

Карданна передача складається з переднього і заднього карданних валів, проміжної пружної опори, еластичної муфти, рухомого шліцьового з'єднання і двох карданних шарнірів. Наявність двох карданних шарнірів і шліцьового з'єднання дає можливість передавати крутний момент від коробки передач до головної передачі під кутом, що постійно змінюється при роботі підвіски.

Карданні вали виготовлені зі сталевої тонкостінної труби. Передній вал має на обох кінцях шліцьові наконечники, а задній ― вилки карданних шарнірів.
