Деталі зчеплення
Особливості конструкції.
Зчеплення однодискове, сухе, постійно замкнутий, з центральною нажимною пружиною 11 гасителем крутильних коливань на веденому диску 7. Кожух 3 зчеплення прикріплений до маховку 6 шістьма болтами 4, а з натискним диском 5 сполучений трьома парами пружних пластин.
Привід вимикання зчеплення тросовий, беззазорный (зазори в приводі відсутні). Трос 4 приводу вимикання зчеплення забезпечений механізмом храпового типу, призначеним для компенсації довжини під час експлуатації при зносі накладок веденого диска.
Педаль 13 зчеплення встановлена в кронштейні 6, закріпленому на щитку передка, на осі через дві пластмасові втулки. Верхня частина педалі з'єднана з корпусом механізму компенсації зносу накладок веденого диска зчеплення. Верхній наконечник оболонки троса закріплений на кронштейні педалі зчеплення з допомогою пластичного упору, а нижній наконечник троса ― на кронштейні, встановленому на картері коробки передач.

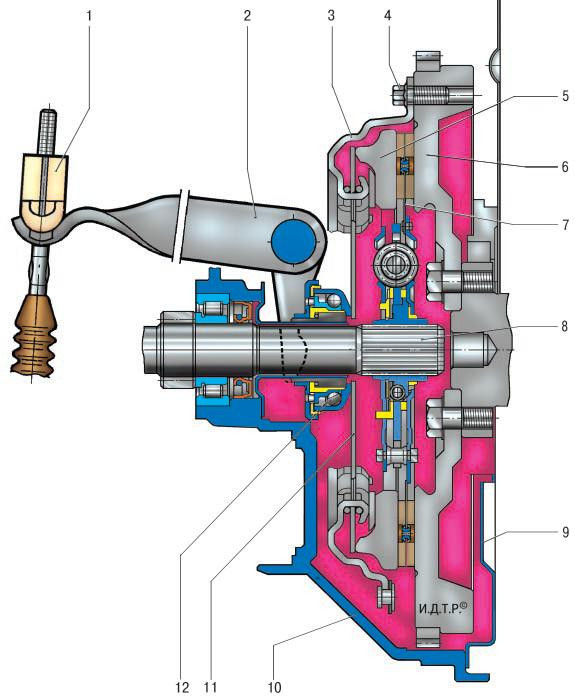

Зчеплення: 1 ― повідець троса наконечника; 2 ― важіль вилки виключення зчеплення; 3 ― кожух зчеплення; 4 ― болт кріплення зчеплення до маховика; 5 ― натискний диск; 6 ― маховик; 7 ― ведений диск; 8 ― первинний вал коробки передач; 9 ― передня кришок картера зчеплення; 10 ― картер зчеплення; 11 ― зовнішня пружина; 12 ― підшипник виключення зчеплення.
