На автомобілі встановлений генератор змінного струму з вбудованим випрямлячем. Максимальний струм віддачі генератора 90 А.
Основні правила експлуатації
ЗНЯТТЯ І УСТАНОВКА ГЕНЕРАТОРА 9422.3701
Зняття і установка генераторів обох типів
аналогічні.
Вам будуть потрібні: ключі «на 10», «на 12», «13», викрутка.
1. Від'єднайте дріт від клеми «мінус» акумуляторної батареї.
Генератор: 1 - шків; 2 - гайка; 3 - передній подш ипник; 4 - крильчатка вентилятора;
5 - кришка зі сторони приводу; 6 - двигун; 7 - обмотка статора; 8 - стяжний болт; 9 - кришка зі сторони
контактні х кілець; 10 - захисний шкір ух; 11 - випрямний блок; 12 - діод; 13 - задній підшипник; 14 - контактне
кільце; 15 - щітка; 16 - інтегральний регулятор напруги; 17 - пружина щітки; 18 - щіткотримач;
19 - конденсатор; 20 - магнітопровід ротора; 21 - втулка ротора; 22 - обмотка ротора; 23 - вал ротора
2. Від'єднайте колодку проводів від регулятора напруги.
3. Зніміть з виводу "+" гумовий захисний ковпак.
4. Відверніть гайку кріплення силового проводу, зніміть шайбу.
5. зніміть наконечник з дроту виводу "+"
Зніміть ремінь приводу допоміжних агрегатів
Виверніть болт Б нижнього кріплення генератора. Відверніть гайку А верхнього кріплення, притримуючи болт ключем від
провертання.
Послабте болт Б , вийміть болт А і зніміть генератор.
Установіть генератор в порядку, зворотному
зняттю. Після установки генератора
відрегулюйте натяг ременя приводу
допоміжних агрегатів
| Основні | |
|---|---|
| Марка | ГАЗ |
| Сумісність з маркою | ГАЗ |
| Модель | Газель |
| Сумісність з моделлю | Волга, Газель |
| Тип | Генератор змінного струму |
| Тип запчастини | Оригінал |
| Виробник | Truckman |
| Країна виробник | Туреччина |
| Стан | Новий |
| Тип техніки | Вантажний автомобіль |
| Сумісність | ГАЗ Соболь 1998- |
| Номінальний струм | 90 А |
| Код запчастини | 3212М.3771 |
| Кросс-номери | 3212М.3771 |

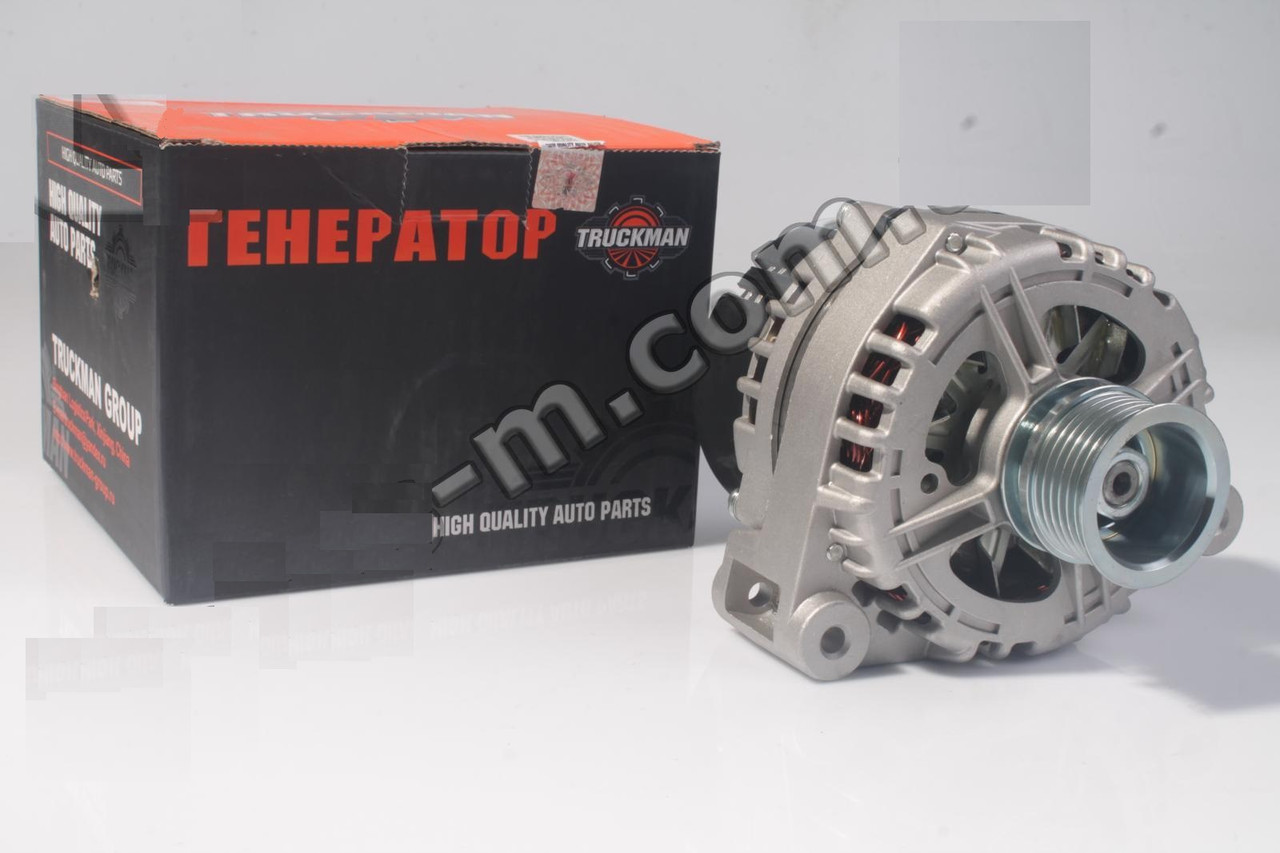

Генератор Газель, Волга, УАЗ двигун 406, 405, 409 (14В 90А) (виробництво Truckman, Туреччина)
