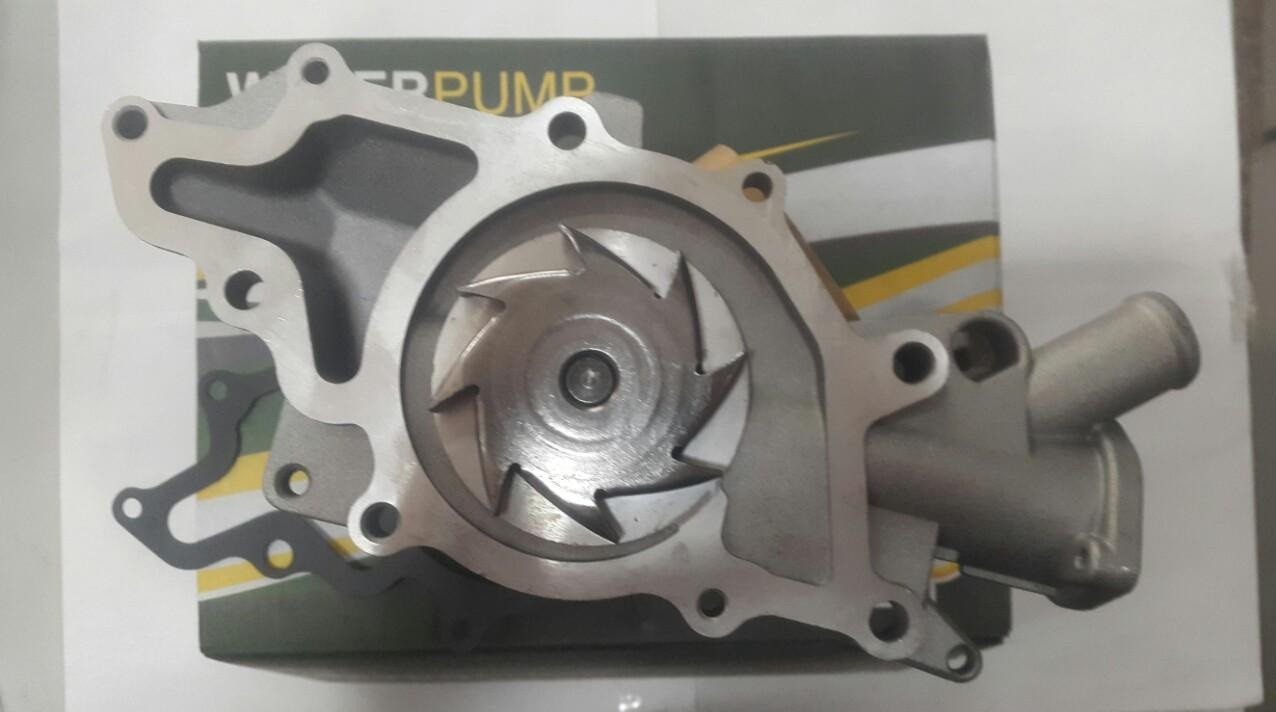

Водяний насос Mercedes Sprinter OM612 (виробництво BGA)

Зняття і установка водяного насоса.

Зняття і установка насоса охолоджуючої
рідини (OM651). 1 - насос
охолоджуючої рідини, 2 - болти.
1. Злийте охолоджуючу рідину.
2. Зніміть дифузор вентилятора.

1 - дифузор вентилятора, 2 - вязкостная муфта вентилятора, 3 - шланг охолоджуючої рідини, 4 - радіатор.
а) Від'єднайте шланг охолоджуючої рідини від радіатора.
б) Зніміть вязкостную муфту вентилятора.
- Зніміть декоративну кришку двигуна.
- Від'єднайте верхню кришку від дифузора.
- Зніміть кришки з обох сторін дифузора (показано стрілками).
- Послабте фіксатори, зніміть дифузор з кронштейнів вгору і відставте назад.
- Встановити на радіатор захист в районі муфти.
- Встановіть на шків насоса охолодної рідини утримувач і виверніть болти.
Момент затяжки........................ 45 Н-м

Зняття і установка вязкостной муфти. 1 - кришка, 2 - дифузор вентилятора, 3 - шланг охолоджуючої рідини, 4 - кронштейн, 5 - фіксатор, 6 - радіатор, 7 - вязкостная муфта, 8 - болт, 9 - кришка.
- Зніміть вязкостную муфту вгору.
в) Зніміть дифузор вентилятора.
3. Зніміть ремінь привода навісних агрегатів.
4. Виверніть болти кріплення насоса охолоджуючої рідини.
Момент затяжки......................... 20 Н-м
5. Зніміть насос охолоджуючої рідини.
6. Установка здійснюється в послідовності, зворотному зняттю.

Зняття і установка (OM646)
1. Зніміть дифузор вентилятора.
а) Підніміть автомобіль.
б) Від'єднайте опори (2) від дифузора
(1) вентилятора.
в) Зніміть корпус (3) повітряного
фільтра.

г) Отсоедините шланг (4) охлаждающей жидкости от диффузора вентилятора.
д) Снимите крышку (5).
е) Поднимите диффузор вентилятора и отсоедините его от кронштейнов радиатора.
ж) Подайте диффузор радиатора назад до получения доступа к болту (стрелка) и зафиксируйте.
з) Установите держатель.
и) Выверните болт (стрелка) вязкостной муфты (8). Будьте осторожны, чтобы не повредить радиатор.
Момент затяжки.......................... 45 Н-м
к) Снимите вентилятор (7).
л) Снимите диффузор вентилятора.

Зняття і установка дифузора
вентилятора. 1 - дифузор вентилятора, 2 - опора; 3 - корпус повітряного фільтра, 4 - шланг охолоджуючої рідини, 5 - кришка, 6 - тримач,
7 - вентилятор, 8 - вязкостная муфта.
2. Злийте охолоджуючу рідину.
3. Встановіть захист радіатора.
4. Зніміть проміжний шків (1).
5. Від'єднайте шланги (4), (5) охолоджуючої рідини від насоса (2).
6. Виверніть болти насоса охолоджуючої рідини.
Момент затяжки..........................................................14 Н-м7.

Зніміть насос охолоджуючої рідини.
8. Зніміть шків (3) насоса охолоджуючої рідини, вивернувши гвинти.
Момент затяжки........................10 Н-м
