ЗАМІНА РЕМЕНЯ ПРИВОДУ РОЗПОДІЛЬНОГО ВАЛУ І РЕГУЛЮВАННЯ ЙОГО НАТЯГУ.
Замініть ремінь привода розподільного вала, якщо при огляді ви знайдете:
― сліди масла на будь-якій поверхні ременя;
― сліди зносу зубчастої поверхні, тріщини,
підрізи, складки і відшарування тканини
від гуми;
― тріщини, складки, заглиблення або опуклості на зовнішній поверхні ременя;
― разлохмачивание або розшарування на торцевих поверхнях ременя.

ПРИМІТКИ

Перед початком роботи зніміть ремінь генератора.

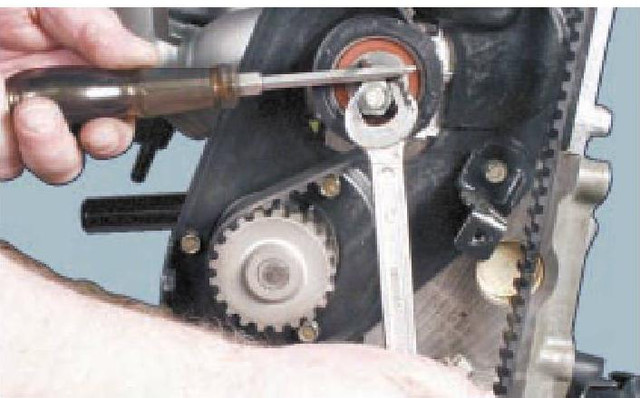

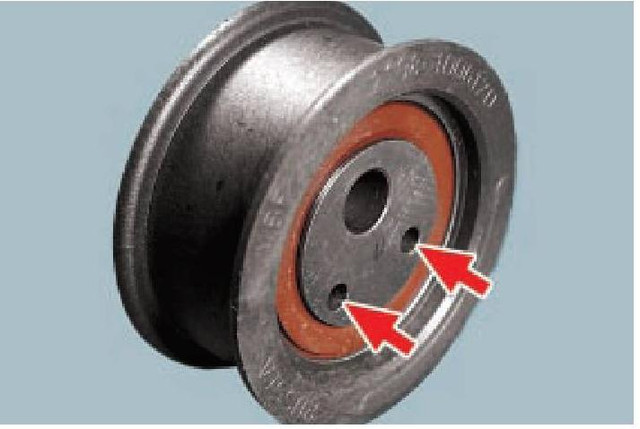

Для зручності сприйняття процес заміни і регулювання натягу ременя приводу розподільного валу показаний на знятому двигуні. Для натягу ременя потрібен спеціальний ключ. Якщо ключа немає, вставте в отвори
ролика два підходящих по діаметру металевих стрижня. Зафіксуйте між стрижнями викрутку та повертайте
ролик, натягуючи тим самим ремінь.Після цього затягніть гайку.

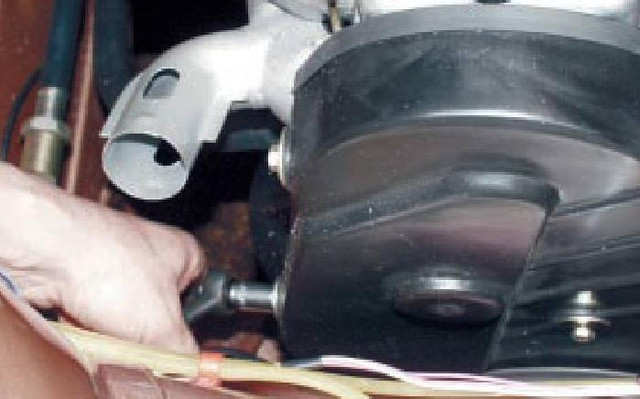

1. Відверніть три болти і зніміть передню кришку приводу розподільного валу.

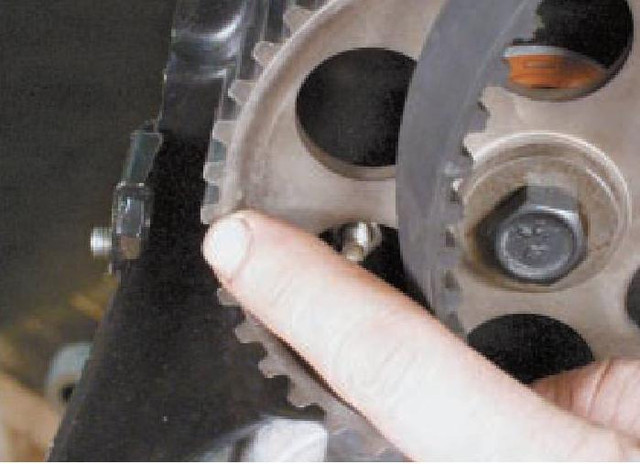

2. Встановіть поршень 1-го циліндра у ВМТ. Для цього поверніть колінчастий вал за болт кріплення шківа колінчастого валу так, щоб мітка на шківі розподільного валу встала навпроти мітки (усика) на задній
кришці приводу розподільного валу.

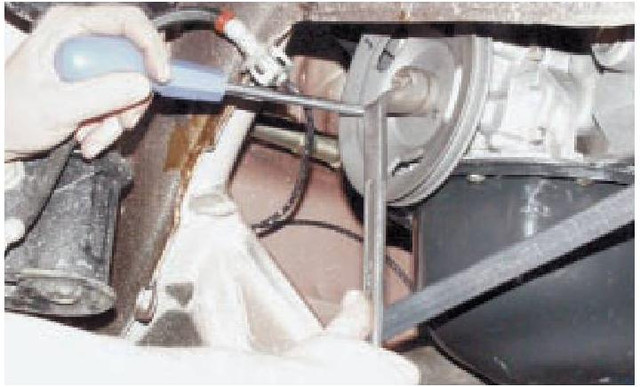

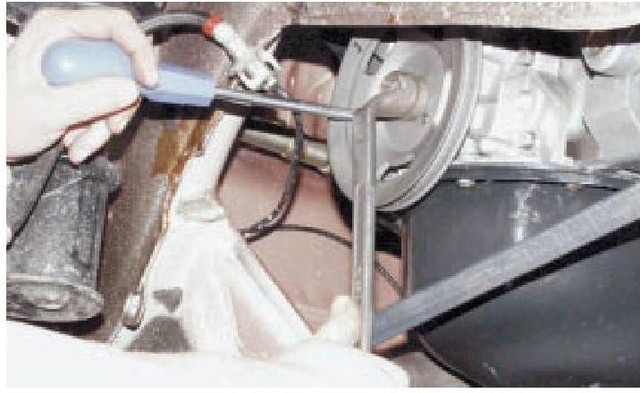

3. Відверніть болт кріплення шківа колінчастого вала, зафіксувавши вал від провертання з допомогою викрутки.

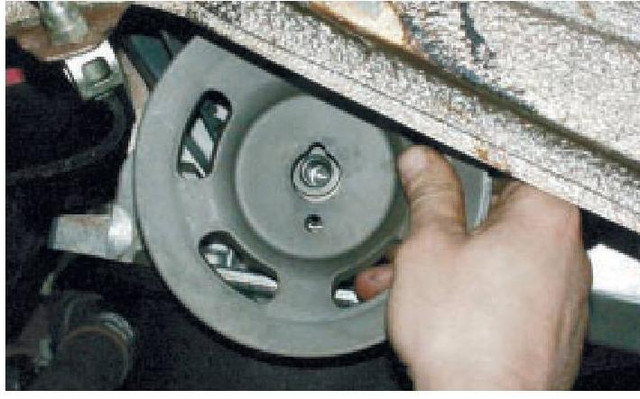

4. Зніміть шків з колінчастого вала.

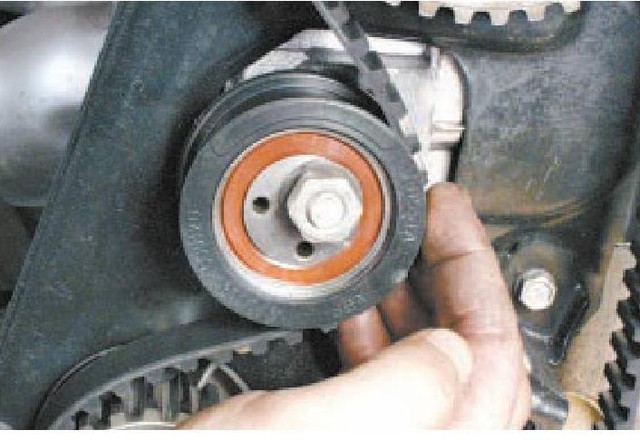

5. Послабте затяжку гайки кріплення натяжного ролика і поверніть диск, щоб послабити натяг ременя.

6. Зніміть зношений ремінь привода розподільного вала.

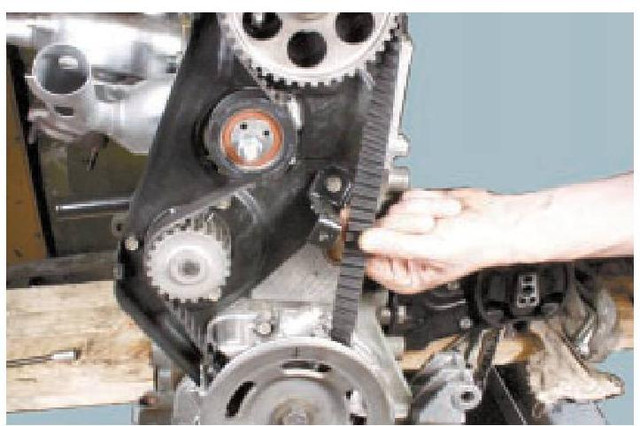

7. Встановіть новий ремінь на зубчастий шків колінчастого валу...

8. ...потім на шків розподільного валу, натягуючи провідну гілка ременя, щоб вона не провисала. Переконайтеся, що мітки
на шківі і задній кришці збігаються.

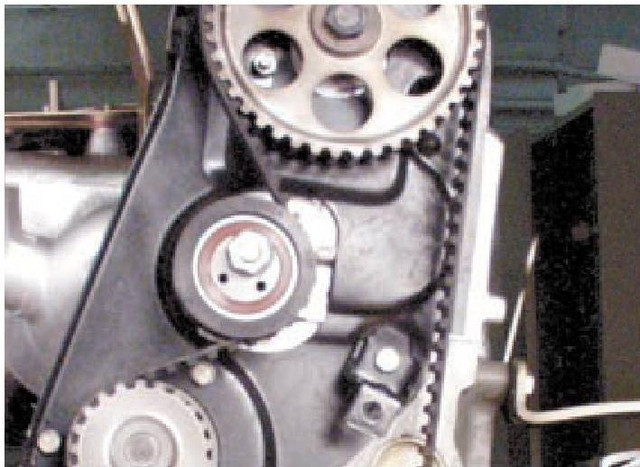

9. Надіньте ремінь на зубчасте колесо водяного
насоса і натяжний ролик.

10. Встановіть шків колінчастого валу і затягніть болт його кріплення моментом 99-110 Н-м (9,9-11,0 кгс-м).

11. Натягніть ремінь, повернувши відповідно ролик і затягнувши гайку його кріплення
(див. примітки).

12. При правильному натягу ремінь можна повернути двома пальцями на 90° (зусилля
15-20 Н). Проверніть на два оберти колінчастий вал і ще раз перевірте натяг ременя. При необхідності повторіть регулювання. Встановіть передню кришку приводу розподільного валу. Потім встановіть ремінь приводу генератора і відрегулюйте його натяг.

ЗАМІНА НАТЯЖНОГО РОЛИКА.

Если слышен шум от ремня привода распределительного вала, есть вероятность, что вышел из строя подшипник натяжного ролика.
Снимите ролик, проверьте работоспособность его подшипника и при необходимости замените ролик.
Предварительно снимите ремень привода распределительного вала, как описано выше.

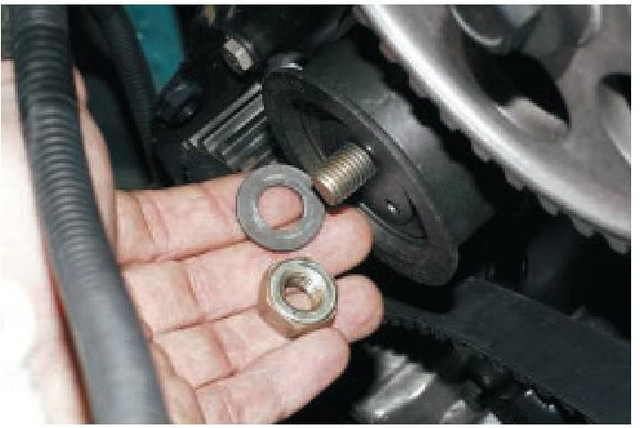

1. Для замены ролика отверните гайку его
крепления, снимите шайбу, а затем и ролик
со шпильки.

2. Під роликом встановлено дистанційне
кільце.
Перевірте працездатність підшипника.
Якщо при провертанні підшипника
відчувається заїдання, осьовий люфт або помітні
сліди витікання мастила з підшипника,
замініть натяжний ролик.

3. Встановіть новий натяжний ролик в порядку, зворотному зняттю. При цьому отвори під спеціальний ключ повинні бути спрямовані назовні. Після заміни ролика встановіть ремінь приводу розподільного валу і відрегулюйте його натяг, як описано вище.
