ЗНЯТТЯ, РЕМОНТ ТА УСТАНОВКА ПРОМІЖНОГО ВАЛУ ДВИГУНІВ ЗМЗ-4061, ЗМЗ-4063, ЗМЗ-40522 І ЗМЗ-40524.
Проміжний вал служить для приводу масляного насоса. Крім того, через нього здійснюється привід розподільних валів. Проміжний вал обертається в двох підшипниках ковзання, що представляють собою втулки. Знімають ремонтують і встановлюють проміжний вал сімейств двигунів ЗМЗ-406 і ЗМЗ-405 однаковими прийомами.
Вам буде потрібно ключ «на 12».
1. Зніміть верхню і нижню ланцюга приводу розподільних валів
ПРИМІТКА
Нижню ланцюг знімають для зручності роботи, але можна її і не знімати.
2 .Розігніть відігнуті краї стопорної пластини...
3. ...виверніть два болта кріплення блоку зірочок проміжного вала, утримуючи блок від провертання викруткою...
4. ...і зніміть стопорну пластину..
5. ...і блок зірочок
6.Виверніть болти А і зніміть фланець Б кріплення проміжного вала.
7.Виверніть чотири болти кріплення кришки 4 і зніміть кришку з прокладкою. Вийміть вгору привід 1 масляного насоса з веденої
шестірнею. Для того, щоб відвернути гайку 2 і зняти ведучу шестерню 3 привода масляного насоса, потрібно заблокувати проміжний вал від провертання. Для цього...
8 .. ..вверніть два болта 4 в різьбові отвори проміжного вала 3. Утримуючи вал за болти 4 викруткою 2, відгорніть ключем
1 гайку кріплення провідної шестерні.
9.Утримуючи рукою провідну шестерню А вийміть проміжний вал В. Якщо необхідно замінити втулки проміжного валу
потрібно спочатку выпрессовать з допомогою спеціального пристосування трубу Б проміжного вала. Потім за допомогою спеціального пристосування выпрессуйте втулки проміжного вала.
10.Після зняття промийте всі деталі в бензині.
11. Огляньте проміжний вал. Якщо на ньому є тріщини, вал замініть. Якщо на шийках валу з'явилися ризики та інші дефекти, прошлифуйте шийки валу під ремонтний розмір. Якщо шліфуванням під ремонтний розмір не вдається повністю вивести дефекти замініть вал. Виміряйте шийки проміжного вала. Якщо діаметр передньої шийки менше 48,95 мм, а задній ― менше
21,95 мм, їх потрібно прошліфувати під ремонтний розмір.
12.Втулки проміжного вала ремонту не підлягають Якщо на них є задираки і інші дефекти, їх потрібно замінити. В запасні частини постачають втулки з зменшеним внутрішнім діаметром. Після запресовування нових втулок блок циліндрів їх потрібно роздати під номінальний або ремонтний розмір. Растачивайте обидві втулки за один прохід щоб забезпечити співвісність отворів. При запресовуванні встановіть втулки так, щоб отвори в них співпали з масляними каналами в блоці циліндрів. Розміри шийок і втулок проміжного вала наведено в табл. 5.9.
13.Встановіть проміжний вал і всі зняті деталі в порядку, зворотному зняттю. Перед установкою змастіть шийки вала і шестерні чистим моторним маслом.
| Основні атрибути | |
|---|---|
| Виробник | Заволзький моторний завод |
| Країна виробник | Україна |
| Марка | ГАЗ |
| Модель | Газель |
| Сумісність | ГАЗ Соболь 1998- |
| Сумісність з маркою | ГАЗ |
| Сумісність з моделлю | Газель |
| Стан | Новий |

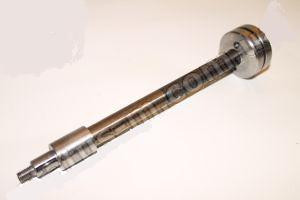

Вал проміжний привода валів розподільчих Газель,Волга, двигун 406, 405, 409, 514 (виробництво ЗМЗ)
