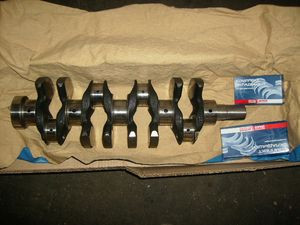

Вал колінчастий Газель, Волга, двигун 406, 405 з вкладишами в зборі (виробництво ЗМЗ)

ЗНЯТТЯ, РЕМОНТ ТА УСТАНОВКА КОЛІНЧАСТОГО ВАЛА ДВИГУНІВ ЗМЗ-4061, ЗМЗ-4063, ЗМЗ-40522 і ЗМЗ-40524

Для визначення технічного стану і ремонту колінчастого вала зніміть двигун з автомобіля.
Вам будуть потрібні: ключ «на 10», голівки «на 15», «на 17» і 19».

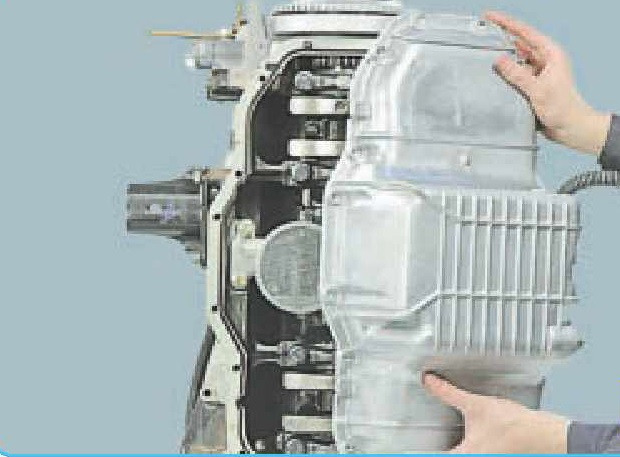

Зніміть масляний картер і його прокладку

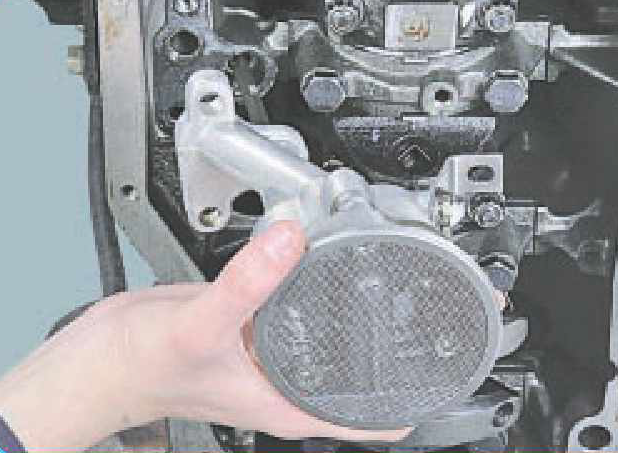

Зніміть масляний насос

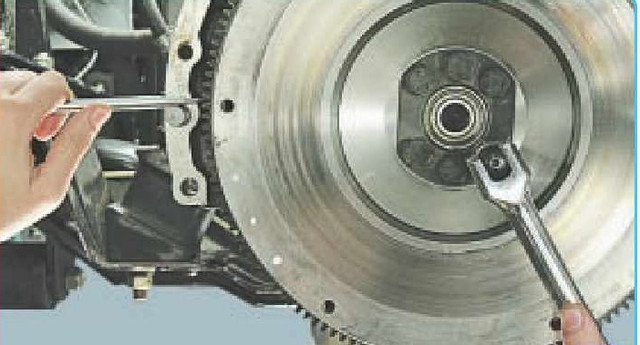

Виверніть шість болтів кріплення маховика.
Для цього за допомогою викрутки утримуйте
маховик від провертання показаним
на фото способом.

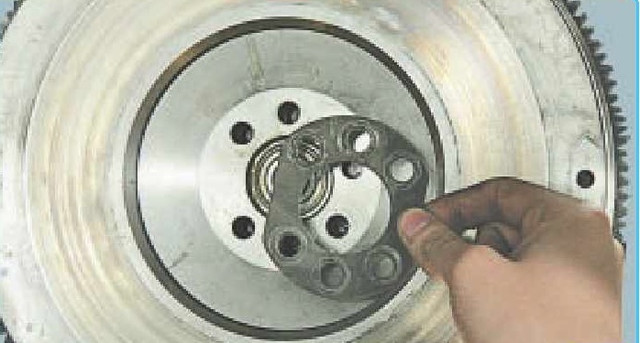

Зніміть шайбу а потім маховик.

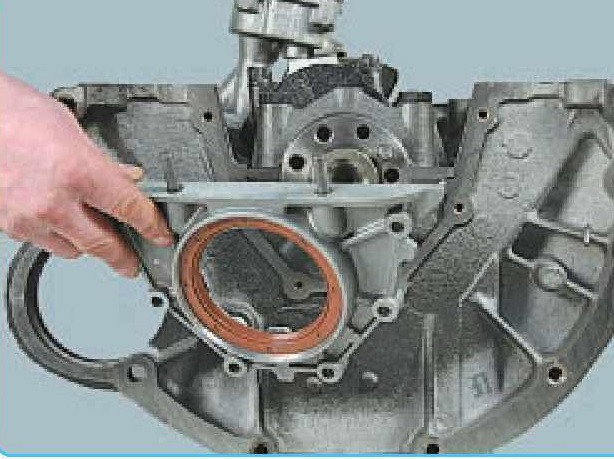

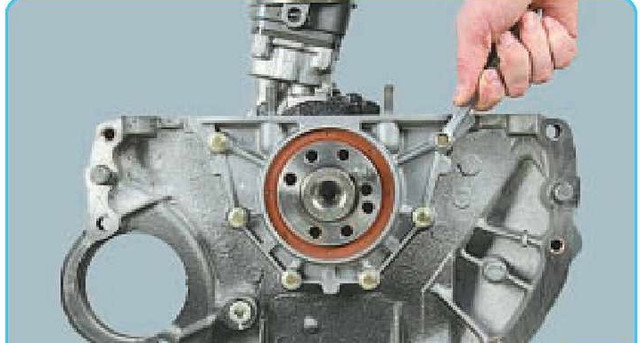

Виверніть шість болтів кріплення

... зніміть тримач заднього сальника колінчастого вала із запресованим у нього сальником колінчастого вала. Зніміть прокладку
держателя.
Якщо не потрібно виймати поршні з циліндрів, можна не знімати головку блоку, досить відвернути гайки шатунних болтів зняти кришки шатунів і обережно просунути поршні в циліндри

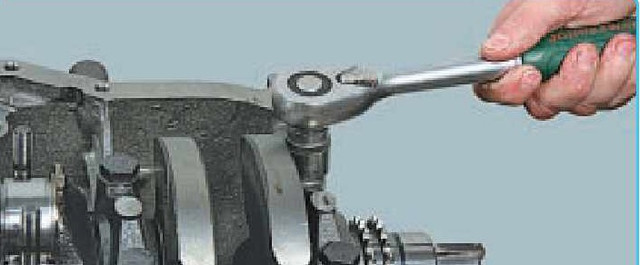

Виверніть десять болтів кріплення

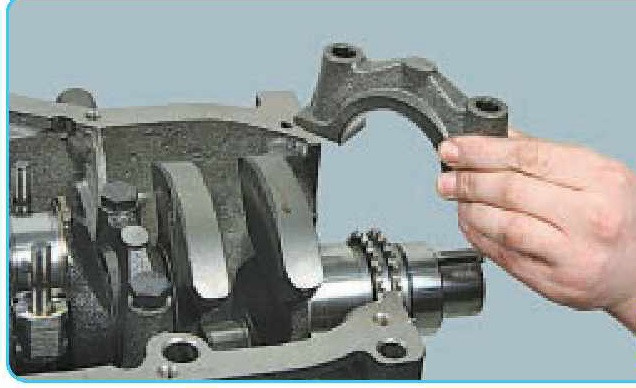

....і зніміть кришки корінних підшипників.
Якщо кришки сидять щільно, збийте їх несильними ударами молотка.

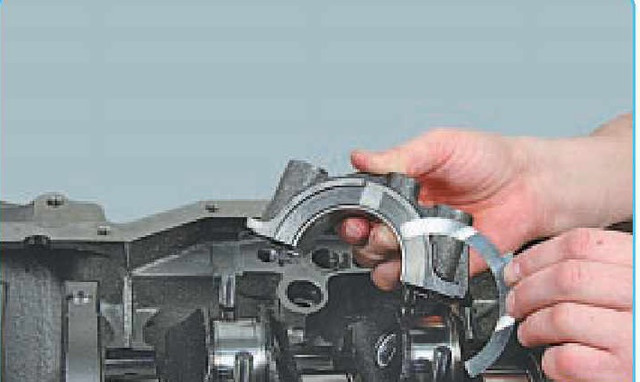

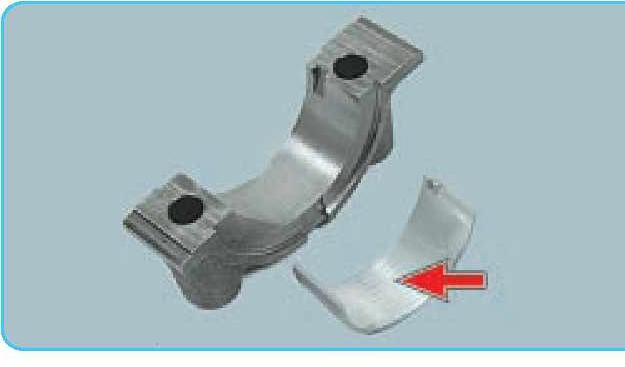

Вийміть нижні півкільця упорного підшипника.

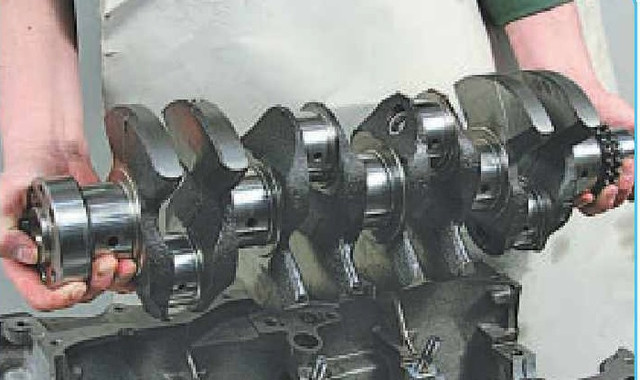

Вийміть колінчастий вал з шестірнею
і втулкою в зборі.

Огляд і дефектовка колінчастого вала.

Після зняття колінчастого вала промийте всі деталі бензином і просушіть їх.

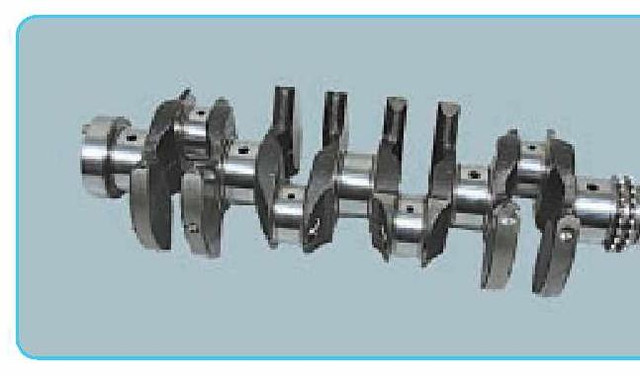

Огляньте колінчастий вал. Якщо на ньому є тріщини, його необхідно замінити.

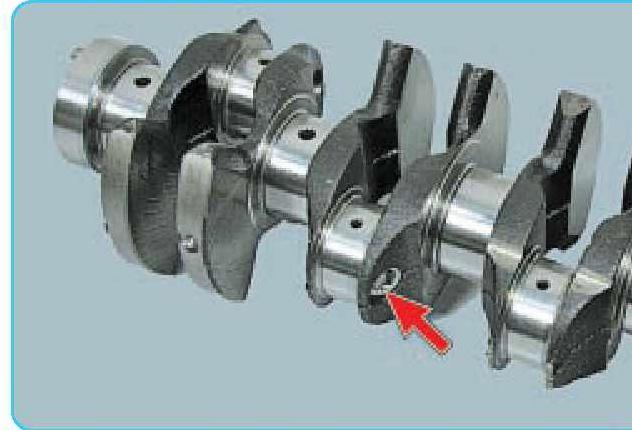

Виверніть пробки, промийте бензином і продуйте стисненим повітрям масляні канали колінчастого вала. Загорніть пробки і затягніть їх моментом 38-42 В м (3,8-4,2 кгс'м).
Якщо на корінних і шатунних шийках виявлені незначні задираки або овальність шийок більше 0,01 мм, їх слід прошліфувати під ремонтний розмір. Після шліфування відполіруйте шийки. Шліфувати шийки вала потрібно під один з ремонтних розмірів, вказаних в табл. 5.14. Гострі кромки фасок масляних каналів притупити з допомогою абразивного конуса. Після шліфування промийте колінчастий вал і продуйте стисненим повітрям масляні канали. Після шліфування шийок колінчастого
вала потрібно встановлювати вкладиші корінних і шатунних підшипників відповідного ремонтного розміру.

Огляньте вкладиші корінних підшипників. Якщо на них є задираки, відшарування та інші дефекти, замініть вкладиші.

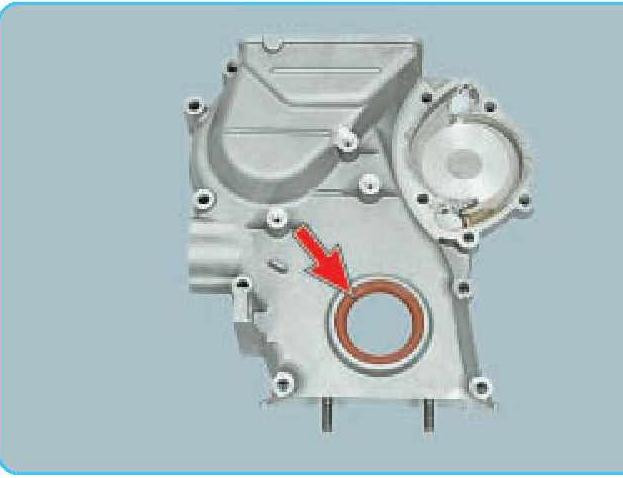

Осмотрите передний и задний сальники коленчатого вала соответственно в крышке привода газораспределительного механизма
и в держателе сальника. На них не должно быть повреждений (надрывов, износа рабочей кромки и пр.). Поврежденные сальники
замените: выньте с помощью отвертки старый сальник и запрессуйте новый. При этом старый сальник можно использовать как оправку
ПОЛЕЗНЫЙ СОВЕТ
При большом пробеге автомобиля рекомендуется при разборке двигателя заменить оба сальника независимо от их состояния.
Виміряйте діаметри корінних і шатунних шийок колінчастого вала. Якщо діаметр шатунних шийок менше 55,92 мм, корінних -
менше 61,92 мм, потрібно прошліфувати шийки під ремонтний розмір.
ПОПЕРЕДЖЕННЯ
Шліфувати потрібно всі корінні або шатунні шийки, навіть якщо тільки одна шийка менше зазначеного гранично допустимого
розміру.
