Зняття електромагнітної муфти включення вентилятора
Знімаємо електромагнітну муфту для ремонту або заміни при виході її з ладу, а також при ремонті двигуна.
Від'єднуємо клему дроти від «мінусового» виведення акумуляторної батареї.
Знімаємо ремінь приводу вентилятора.
Натиснувши на фіксатор...
...роз'єднуємо колодки дроту електромагнітної муфти вентилятора і джгута проводів системи управління двигуном.
Виводимо провід електромагнітної муфти з тримача.
Кронштейн осі електромагнітної муфти шпильок кріпиться до кришки приводу ГРМ трьома гайками.
Ріжковим ключем «на 13» відвертаємо гайку кріплення кронштейна осі муфти, розташовану під шківом вентилятора.
Дві інші гайки кріплення кронштейна осі муфти відвертаємо головкою того ж розміру.
Знімаємо зі шпильок кришки приводу ГРМ пружинні шайби...
...і електромагнітну муфту вентилятора в зборі.
Затискаємо кронштейн осі муфти в лещата.
Шлицевой викруткою піддягаємо пластмасовий ковпачок, що закриває гайку...
...і знімаємо його.
Поясок гайки зам'ятий в пазу осі.
Перед відверненням гайки борід-
ком виправляємо застрягання.
Головкою «на 22» відвертаємо гайку...
...і знімаємо маточину вентилятора
з осі.
Знімаємо з осі шайбу...
...і розпірну втулку.
Знімаємо шків вентилятора.
З допомогою магнітної «указки» знімаємо з осі наполегливу...
...і регулювальні шайби (в даному випадку їх чотири).
Хрестоподібною викруткою відвертаємо гвинт кріплення електромагніту до кронштейна осі...
...і знімаємо електромагніт.

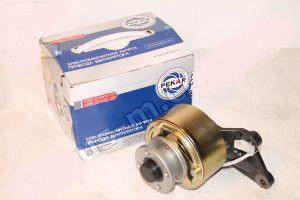

Основні | |
---|---|
Виробник | Пекар |
Країна виробник | Україна |
Марка | ГАЗ |
Модель | Газель |
Сумісність з маркою | ГАЗ |
Сумісність з моделлю | Газель |
Тип запчастини | Оригінал |
Тип техніки | Вантажний автомобіль |
