3 712 ₴
Маховик відлитий із сірого чавуну.
ЗНЯТТЯ, ДЕФЕКТОВКА І УСТАНОВКА МАХОВИКА.
Маховик знімають для заміни заднього сальника колінчастого вала, для заміни при пошкодженні зубчастого вінця або для шліфування поверхні під ведений диск зчеплення. Прийоми зняття маховика сімейств двигунів ЗМЗ-402 і ЗМЗ-406 (ЗМЗ-405) різні і тому показані окремо. Вимоги при дефектовке маховиків всіх двигунів
однакові і показано на прикладі маховика сімейств двигунів ЗМЗ-406 і ЗМЗ-405. Для зняття маховика двигунів сімейства ЗМЗ-402 виконайте наступне.
Вам будуть потрібні: інструменти, необхідні для зняття коробки передач і зчеплення, а також торцева головка «на 22» і велика викрутка з плоским лезом .
1. Зніміть коробку передач
2.Викрутіть чотири гайки А, попередньо відігнувши край стопорних пластин Б і зніміть маховик В, вийнявши його знизу з картера зчеплення.
З. Встановіть маховик і всі зняті вузли в послідовності, зворотному зняттю. Затягніть гайки рівномірно хрест-навхрест моментом 7 6-8 3 Н^м (7,6-8,3 кгс^м) і загніть на їх межі краю стопорних пластин. Для зняття маховика сімейств двигунів ЗМЗ-406 і ЗМЗ-405 виконайте наступне. Вам будуть потрібні: інструменти, необхідні для зняття коробки передач і зчеплення, а також торцева головка «на 17» і велика викрутка з плоским лезом .
1. Зніміть коробку передач
2....картер зчеплення
3. ...і зчеплення
4. Оберіть будь-яким способом взаємне
положення маховика і колінчастого валу.
5. Виверніть шість болтів кріплення маховика. Для цього за допомогою викрутки утримуйте маховик від провертання показаним на фото способом.
6. Зніміть шайбу...
7. а потім маховик...
8. Огляньте маховик. Якщо пошкоджені зуби А вінця маховика, є задираки і інші дефекти на поверхні, що прилягає до веденого диска зчеплення, маховик замініть. Якщо на маховику з'явилися тріщини, його
також треба замінити.
9. У маховик запресований підшипник Б закритого типу, призначений для опори носка первинного валу коробки передач. Огляньте підшипник, при виявленні дефектів (великий люфт, заїдання тощо) замінити підшипник.
10.Выпрессуйте підшипник з маховика.
11. Запрессуйте новий підшипник врівень з нижньою гранню фаски отвори в маховику.
12.Встановіть маховик і всі зняті вузли в послідовності, зворотному зняттю Різьблення болтів кріплення маховика змастіть анаеробним фіксатор різьби Mopart Gasket Maker, Loctite або подібним, попередньо обезжирив болти і різьбові отвори під них. Затягніть болти рівномірно хрест-навхрест моментом 7 2 -8 0 м (7,2-8,0 кгс'м).
| Основні атрибути | |
|---|---|
| Виробник | ГАЗ |
| Країна виробник | Україна |
| Марка | ГАЗ |
| Тип запчастини | Оригінал |
| Тип техніки | Вантажний автомобіль |
| Стан | Новий |
| Модель | Газель |
| Сумісність з маркою | ГАЗ |
| Сумісність з моделлю | Газель, Волга |

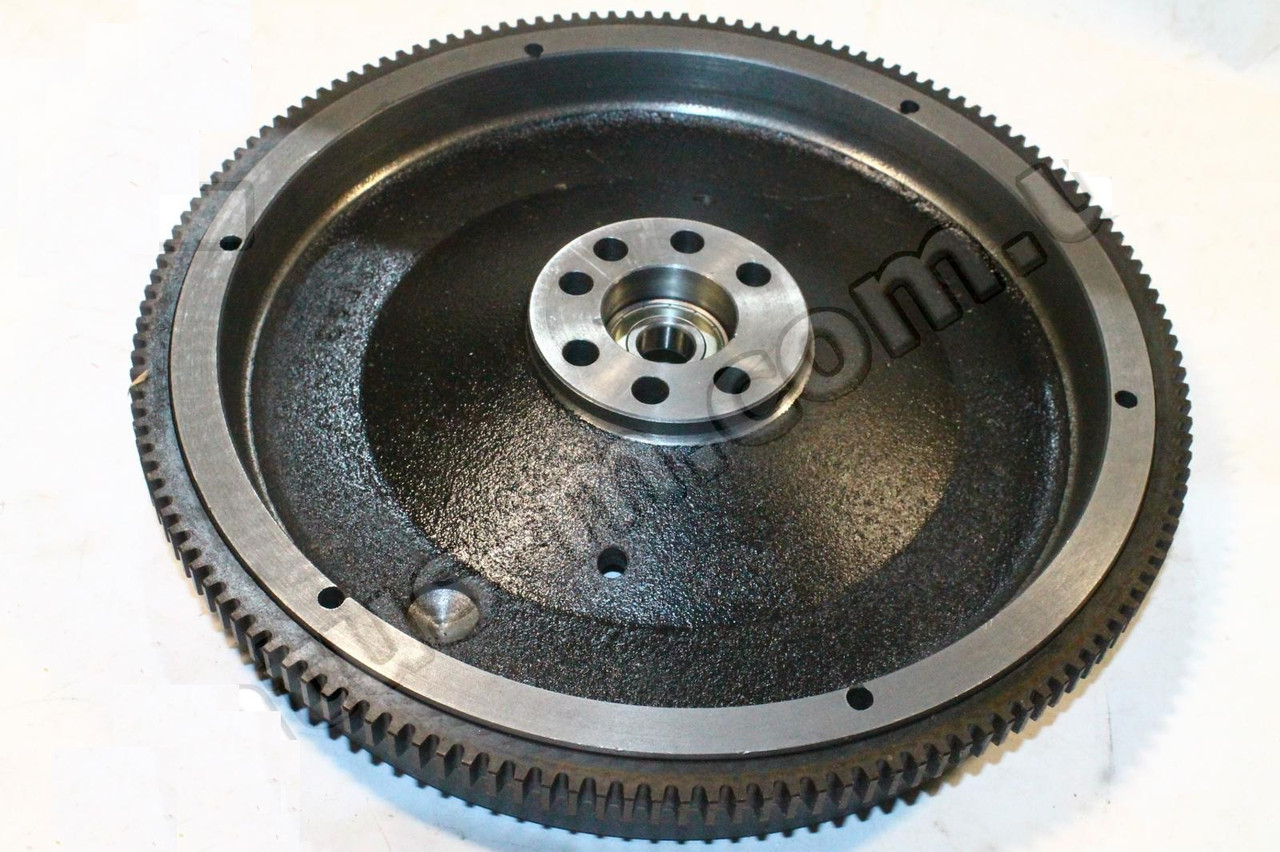

Маховик з ободом Газель,Волга, двигун 406,405 (виробництво ГАЗ)
