540 ₴

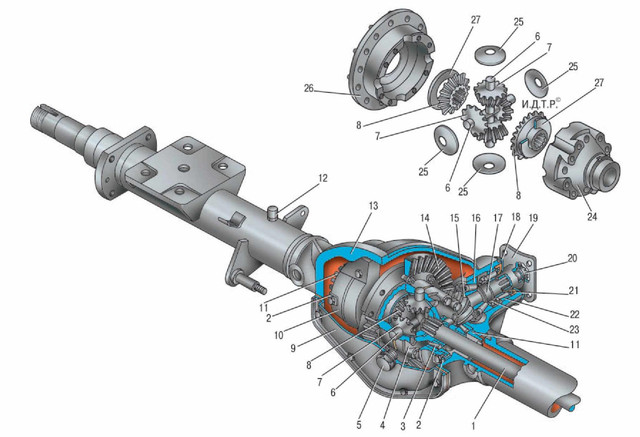

Конструкція заднього моста.
Нероз'ємний задній міст: 1 ― піввісь; 2 ― стопорная пластина; 3 ― підшипник диференціала; 4 ― коробка диференціала; 5 ― пробка маслоналивного отвори; 6 ― вісь сателітів; 7 ― сателіт; 8 ― полуосевая шестерня; 9 ― кришка картера; 10 ― кришка підшипника; 11 ― регулювальна гайка; 12 ― сапун; 13 ― картер; 14 ― ведена шестерня; 15 ― регулювальне кільце; 16 ― задній підшипник ведучої шестерні; 17 ― ведуча шестерня; 18 ― кришка ведучої шестерні; 19 ― фланець провідної шестерні; 20 ― гайка фланця; 21 ― сальник; 22 ― передній підшипник ведучої шестерні; 23 ― розпірне кільце; 24 ― права частина коробки диференціала; 25 ― шайба сателіта; 26 ― ліва частина коробки диференціала; 27 ― шайба полуосевой шестерні.

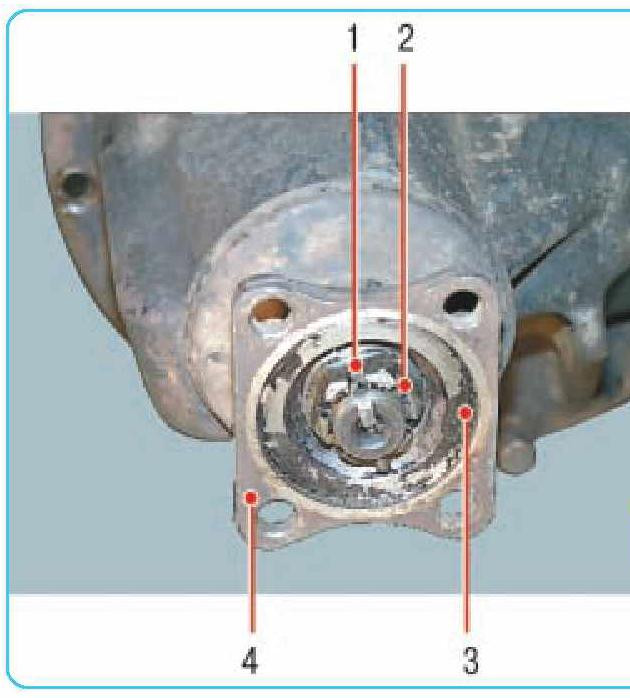

Зняття фланця заднього моста.
Вийміть шплінт 1 і відверніть гайку 2 кріплення фланця ведучої шестерні. Зніміть фланець 4 з шайбою 3. Вийміть провідну
з картера шестерню.
ПРИМІТКА
У нероз'ємного мосту ці операції виконуйте на самому мосту.
Основні атрибути | |
---|---|
Марка | ГАЗ |
Сумісність з маркою | ГАЗ |
Модель | Газель |
Сумісність з моделлю | Волга, Газель |
Тип техніки | Вантажний автомобіль |
Тип запчастини | Оригінал |
Країна виробник | Україна |
Виробник | ГАЗ |

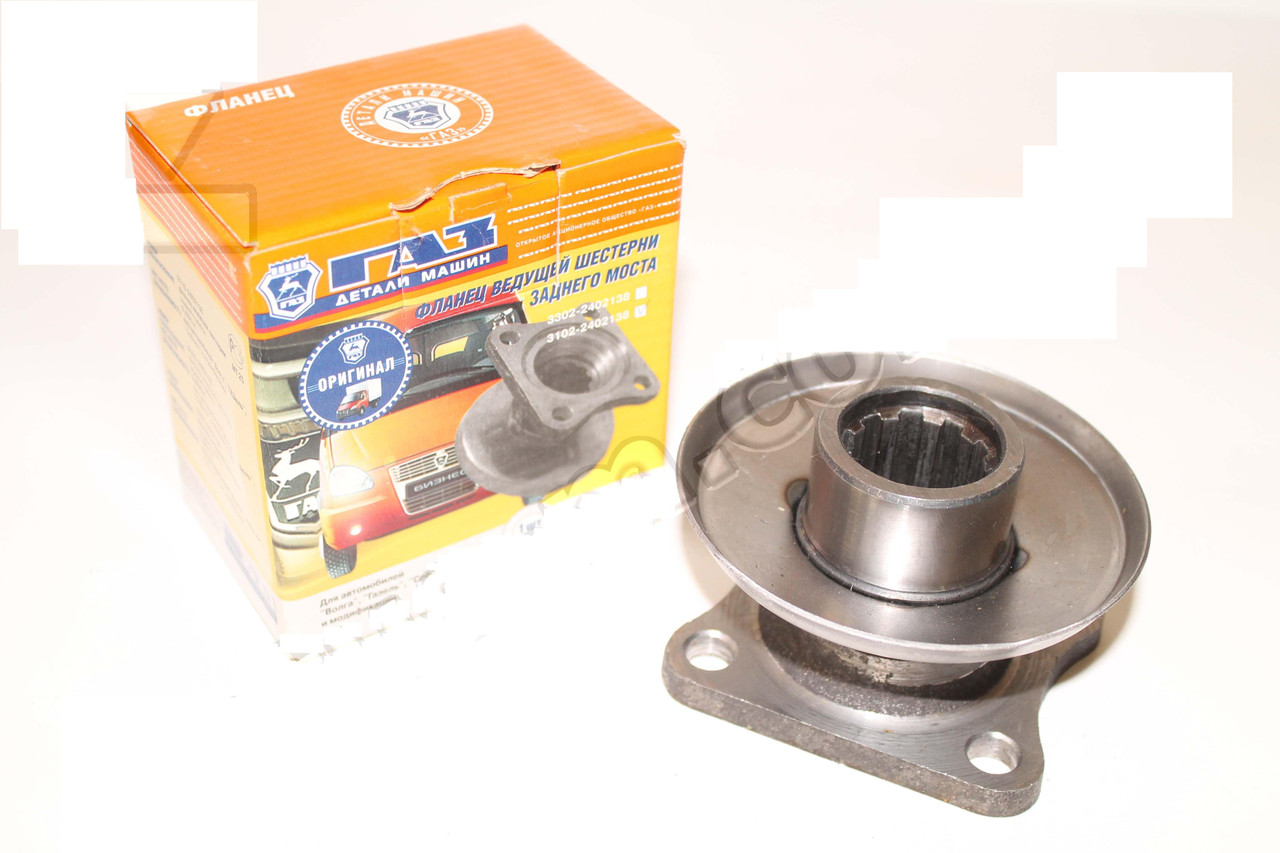

Код запчастини | 3102-2402138 |
Стан | Новий |
