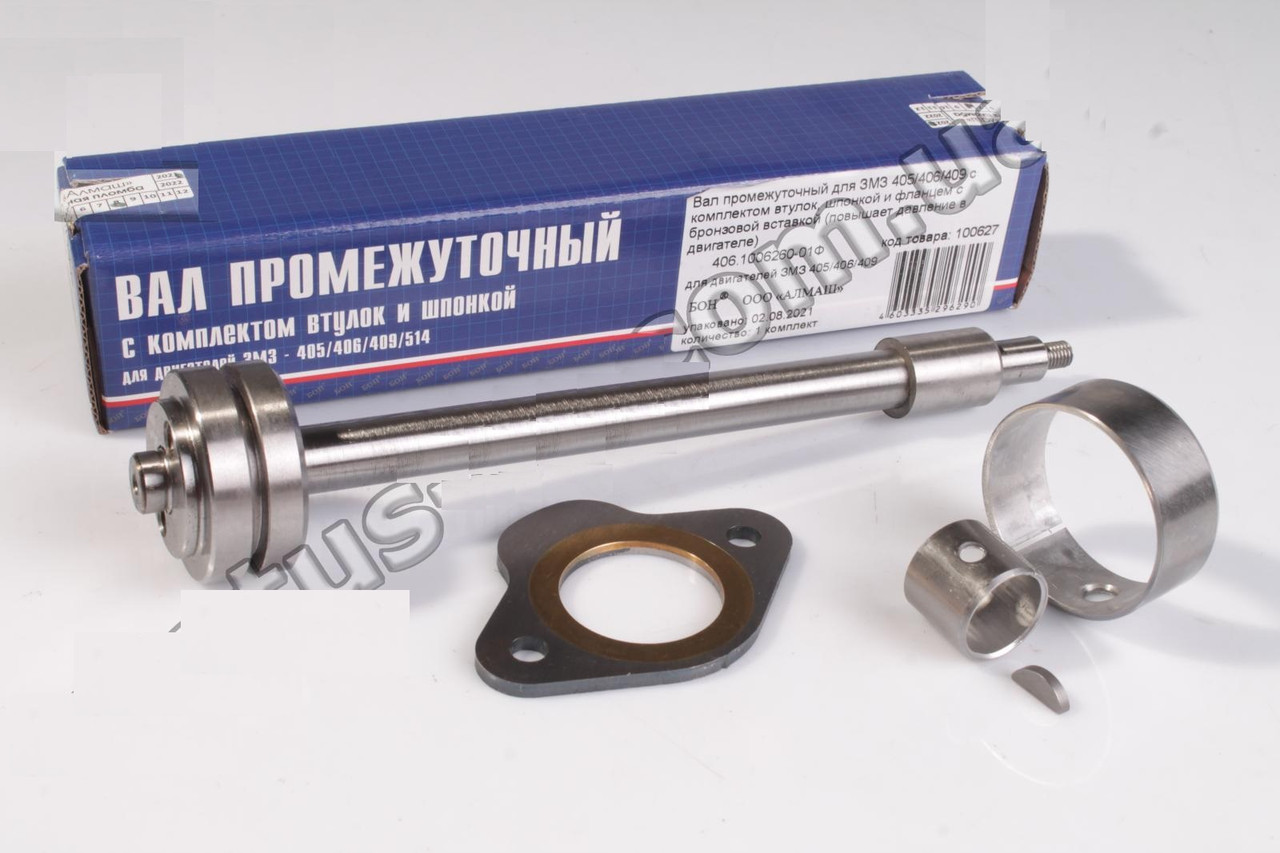

Вал проміжний привод валів розподільних Газель, Волга 406

Вал проміжний привод валів розподільних Газель, Волга 406

  • Немає в наявності
  • Код: 406.1006260-02

6 055 ₴

+380 (93) 066-11-77
  • +380 (96) 569-82-23
  • +380 (66) 166-45-92
повернення товару протягом 14 днів за домовленістю
Опис
Характеристики

Виробництво Україна. Номенклатурний номер запчастин 406.1006260-02

СНЯТТІ, РЕМОНТ І ВСТАНОВЛЕННЯ ПРОМІЖНОЧНОГО ВАЛА ДВІГАТЕЛЕЙ ЗМЗ-4061, ЗМЗ-4063, ЗМЗ-40522 І ЗМЗ-40524.

Проміжний вал слугує для приводу оливного насоса. Крім того, через нього здійснюється привод розподільних валів. Проміжний вал обертається у двох підшипниках ковзання, що являють собою втулки. Знімають ремонтують і встановлюють проміжний вал двигунів сімейства ЗМЗ-406 і ЗМЗ-405 однаковими прийомами.
Вам буде потрібен ключ «на 12».
1. Зніміть верхню та нижню ланцюги приводу розподільних валів

ЗАСТОСУВАННЯ
Нижній ланцюг знімають для зручності роботи, але можна його й не знімати.

2.Розігніть відігнуті краї стопорної пластини...

3.... виверніть два болти кріплення блока зірочок проміжного вала, утримуючи блок від провертання викруткою...

4.... і зніміть стопорну пластину.



5.... і блок зірочок

6. Виверніть болти А і зніміть фланець Б кріплення проміжного вала.

7. Виверніть чотири болти кріплення кришки 4 і зніміть кришку з прокладкою. Вийміть вгору привод 1 оливного насоса з відомою
шестернею. Для того щоб повернути гайку 2 і зняти тягову шестерню 3 приводи оливного насоса, потрібно заблокувати проміжний вал від провертання. Для цього...

8... поверніть два болти 4 в нарізні отвори проміжного вала 3. Утримуючи вал за болти 4 викруткою 2, викрутіть ключем
1 гайку кріплення тягової шестерні.

9. Утримуючи рукою тягову шестерню А вийміть проміжний вал В. Якщо необхідно замінити втулки проміжного вала
потрібно спочатку випресувати за допомогою спеціального пристосування трубу Б проміжного вала. Потім за допомогою спеціального пристосування випресуйте втулки проміжного вала.
10.Після зняття промийте всі деталі в бензині.
11. Огляньте проміжний вал. Якщо на ньому є тріщини, вал замініть. Якщо на шийках вала з'явилися ризики та інші дефекти, прошліфуйте шийки вала під ремонтний розмір. Якщо шліфуванням під ремонтний розмір не вдається повністю вивести дефекти, замініть вал. Виміряйте шийки проміжного вала. Якщо діаметр передньої шийки менший за 48,95 мм, а задньої — менше
21,95 мм, їх потрібно прошліфувати під ремонтний розмір.
12. Втулки проміжного вала ремонту не підлягають Якщо на них є задирки та інші дефекти, їх потрібно замінити. У запасні частини постачають втулки зі зменшеним внутрішнім діаметром. Після запресовування нових втулок у блок циліндрів їх потрібно розточити під номінальний або ремонтний розмір. Розтоплюйте обидві втулки за один прохід, щоб забезпечити співвідношення отворів. Під час запресування встановіть втулки так, щоб отвори в них збіглися з олійними каналами в блоці циліндрів. Розміри шлейок і втулок проміжного вала наведені в табл. 5.9.
13. Установите проміжний вал і всі зняті деталі в порядку, зворотному знятті. Перед встановленням змащуйте шийки вала та шестерні чистою моторною оливою.

Основні атрибути
ВиробникАлмаш
Країна виробникУкраїна
МаркаГАЗ
МодельГазель
СумісністьГАЗ Соболь 1998-
Сумісність з маркоюГАЗ
Сумісність з моделлюГазель
СтанНовий
