1 525 ₴
КАРДАННА ПЕРЕДАВКА
Карданне передавання призначене для передавання крутного моменту від коробки передач до роздавальної коробки та від роздаваної коробки до переднього та заднього провідних валів. Карданне передавання автомобіля ВАЗ 2123 складається з проміжного 2 (рис) переднього 1 і заднього 4 карданних валів. Проміжний карданний вал виготовлений із прутка, на обох кінцях якого зроблені шліци. На одному кінці вала (з боку коробки передач) встановлений фланець 10 (мал.), який з'єднаний із фланцем 1 вторинного вала коробки передач через еластичну муфту. Шлицьове з'єднання фланця еластичне та муфти та вала ущільнене сальником.
На іншому кінці вала (з боку роздавальної коробки) встановлено шарнір рівних кутових швидкостей. Корпус 6 шарніру кутових швидкостей прикріплений до фланцю провідного вала роздавальної коробки за допомогою шпильок.

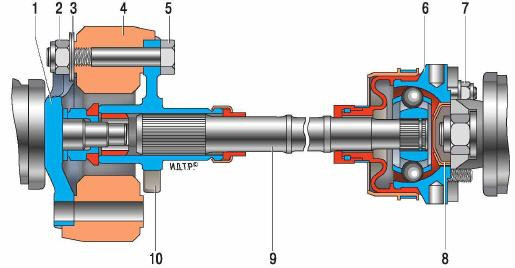

Проміжний карданний вал: 1 ― фланець вторинного вала коробки передач; 2 — гайка; 3 — балансувальні
шайби; 4 — еластична муфта; 5 — болт кріплення фланця; 6 — корпус шарніра рівних кутових швидкостей;
7 — гайка; 8 — заглушка корпусу шарніра; 9 — проміжний карданний вал; 10 — фланець еластичної муфти
| Основні атрибути | |
|---|---|
| Сумісність з маркою | ВАЗ |
| Сумісність з моделлю | Нива |
| Тип техніки | Легковий автомобіль |
| Тип запчастини | Оригінал |
| Виробник | ASR |
| Країна виробник | Чехія |
| Код запчастини | 21213-2202010-01-ASR |
| Стан | Новий |
| Кросс-номери | 21213-2202010-01-ASR |
| Користувальницькі характеристики | |
| Марка | ВАЗ |
| Модель | Нива |
| Сумісність з: | ВАЗ 21213 2001-2006, ВАЗ 21214 2006, ВАЗ 2123 1998-2002, ВАЗ 2121 1994-2006 |

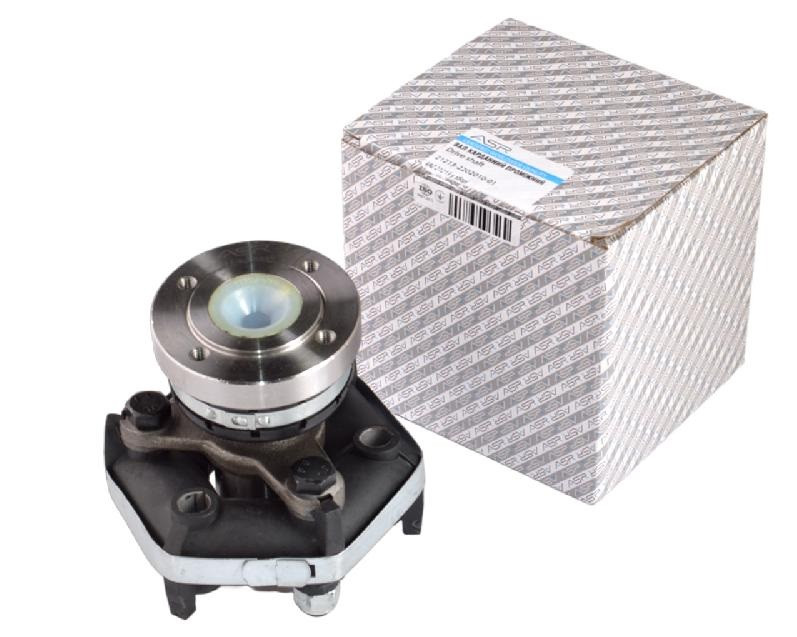

Вал карданний ВАЗ 21213 коробки роздавальної проміжний (у зборі) (ASR, Чехия)
