Особенности устройства.
Привод каждого колеса состоит из двух шарниров равных угловых скоростей (ШРУС) и вала 10 (рис. 5.15), который у привода левого
колеса виконано з прутка, а у правого ― з труби. Зовнішній шарнір складається з корпусу 1, сепаратора 6, внутрішньої обойми 3 і шести кульок. У корпусі шарніра і в обоймі виконані канавки для розміщення кульок. Канавки в поздовжній площині розташовані по радіусу, що забезпечує кут повороту зовнішнього шарніра до 42°. Шліцьовий наконечник корпуса шарніра встановлюється в маточини переднього колеса і кріпиться до неї гайкою. Обойма 3 шарніра встановлюється на шліцах вала 10 між упорним кільцем 7 і стопорним кільцем 2. Внутрішній шарнір відрізняється від зовнішнього тим, що доріжки корпусу і обойми виконані прямими, а не радіусними, що дозволяє деталей шарніра переміщатися в подовжньому напрямі. Це необхідно для компенсації переміщень, викликаних коливаннями передньої підвіски силового агрегату. В зовнішньому, і у внутрішньому шарнірах встановлюються кульки одного сортувальної групи, при необхідності замінюються всі шість кульок шарніра; кульки повинні бути однієї сортувальної групи. При складанні внутрішнього шарніра використовується селективний метод. Заміна якої-небудь однієї деталі неприпустима ― внутрішній шарнір замінюється в зборі. Деталі шарнірів змащуються мастилом ШРУС-4, яка закладається в корпуси шарнірів при збірці. Герметизація шарнірів забезпечується захисними чохлами, які кріпляться хомутами.
Привод переднього колеса: А ― контрольний розмір; 1 ― корпус зовнішнього шарніра; 2 ― стопорне кільце; 3 ― скоба; 4 ― кулька; 5 ― зовнішній хомут; 6 ― сепаратор; 7 ― упорне кільце; 8 ― захисний чохол; 9 ― внутрішній хомут; 10 ― вал приводу колеса; 11 ― фіксатор внутрішнього шарніра; 12 ― корпус внутрішнього шарніра; 13 ― стопорне кільце корпусу внутрішнього шарніра.
Корисна порада.
Шарніри приводів дуже довговічні, їх розрахунковий ресурс майже дорівнює ресурсу автомобіля. Проте в експлуатації їх міняють
чи ремонтують досить часто. Така робота досить дорога і трудомістка. Щоб серйозно заощадити, регулярно перевіряйте
стан захисних чохлів шарнірів і негайно замінюйте їх при найменших пошкодженнях. Якщо у шарнір через пошкоджений чохол потрапить вода або пил, що він вийде з ладу через кілька сотень кілометрів пробігу. Герметичний шарнір
зношується надзвичайно повільно.
| Основні атрибути | |
|---|---|
| Сумісність з маркою | ВАЗ |
| Марка | ВАЗ |
| Сумісність з моделлю | 2110 |
| Модель | 2110 |
| Тип техніки | Легковий автомобіль |
| Тип запчастини | Оригінал |
| Стан | Новий |
| Виробник | ASR |
| Країна виробник | Чехія |
| Сумісність | Mercedes-Benz 1117 (1984-1996), ВАЗ Kalina (1118 1119) 2004-, ВАЗ Priora (2170) 2007-, ВАЗ 2111 1998-, ВАЗ 2112 1999-2008 |
| Код запчастини | DS350022 |

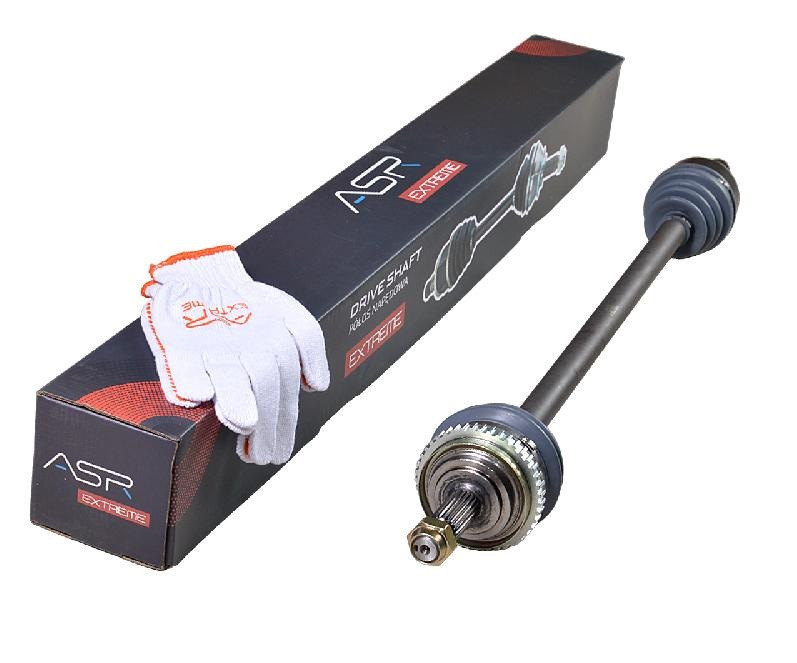

Вал привода колеса ВАЗ 2110, 2111, 2112, 1118, 2170 правый в сборе (с гранатами) (ASR EXTREME, Чехия)
