ЗНЯТТЯ, УСТАНОВКА І ДЕФЕКТОВКА МАХОВИКА.
Заздалегідь зніміть коробці передач і зчеплення.

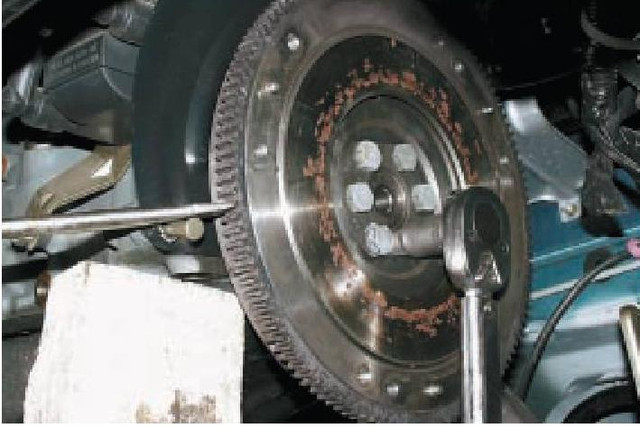

1. Відверніть шість болтів кріплення маховика. При цьому за допомогою викрутки утримуйте маховик від провертання, вкрутивши
попередньо один з болтів кріплення коробки передач.

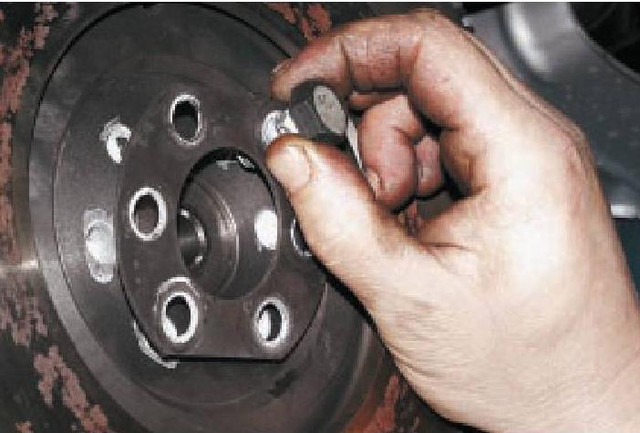

2. Разом з останнім болтом, притримуючи маховик, зніміть стопорну пластину болтів.
3. Зніміть маховик з фланця колінчастого вала.
4. Перевірте стан зубів обода маховика і в разі їх пошкодження замініть маховик.

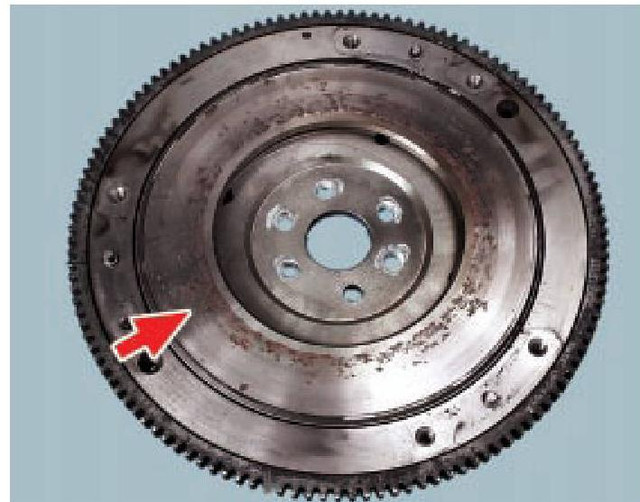

5. Замініть або відремонтуйте маховик, якщо на поверхнях прилягання веденого диска зчеплення або...
6. ...фланця колінчастого вала виявлені ризики і задираки.
Перевірити і відремонтувати маховик можна в майстерні, має спеціальне обладнання. Неплощинність поверхні 3 (рис. 4.4) прилягання веденого диска зчеплення не повинна перевищувати 0,06 мм Непаралельність поверхонь прилягання веденого диска зчеплення і для поверхні 2

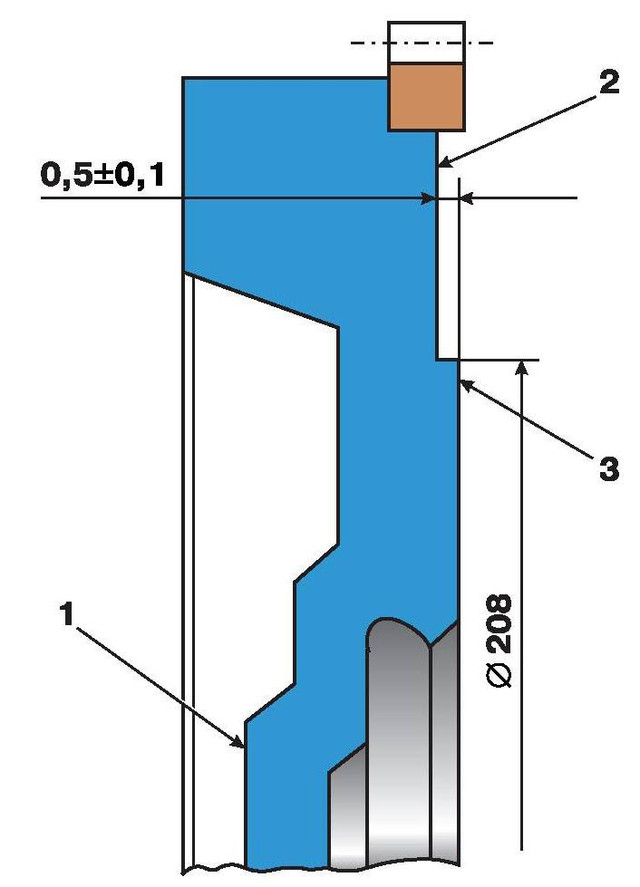

Маховик: 1 ― поверхня, прилегла до фланця колінчастого вала; 2 ― місце перевірки поверхні для кріплення зчеплення; 3 ― місце перевірки биття опорної поверхні веденого диска зчеплення.
крепления сцепления не должна превышать 0,1 мм. Биение маховика на поверхностях 3 и 1 не должно превышать 0,1 мм. Для удаления глубоких рисок и задиров поверхность 3 маховика можно проточить, при этом слой снимаемого металла не должен превышать 1 мм. Одновременно с поверхностью 3 необходимо проточить поверхность 2, выдерживая размер между ними (0,5±0,1) мм. При проточке выдержите параллельность поверхностей 3 и 1.
ПРИМЕЧАНИЕ
Перед установкою маховика нанесіть на різьблення болтів його кріплення герметик, попередньо обезжирив болти і різьбові отвори під них. Встановіть маховик в порядку, зворотному зняттю, поєднавши отвори на маховику і фланці колінчастого валу (вони розташовані асиметрично).
| Основні атрибути | |
|---|---|
| Країна виробник | Україна |
| Стан | Новий |
| Марка | ВАЗ |
| Тип запчастини | Оригінал |
| Тип техніки | Легковий автомобіль |
| Модель | 2109 |
| Сумісність | ВАЗ 2108 1984-2003, ВАЗ 2114 2001-2013, ВАЗ 21099 1990-2011, ВАЗ 2113 2004-2013, ВАЗ 2115 1997-2012, ВАЗ 2109 1987-2011 |
| Сумісність з маркою | ВАЗ |
| Сумісність з моделлю | 2109 |

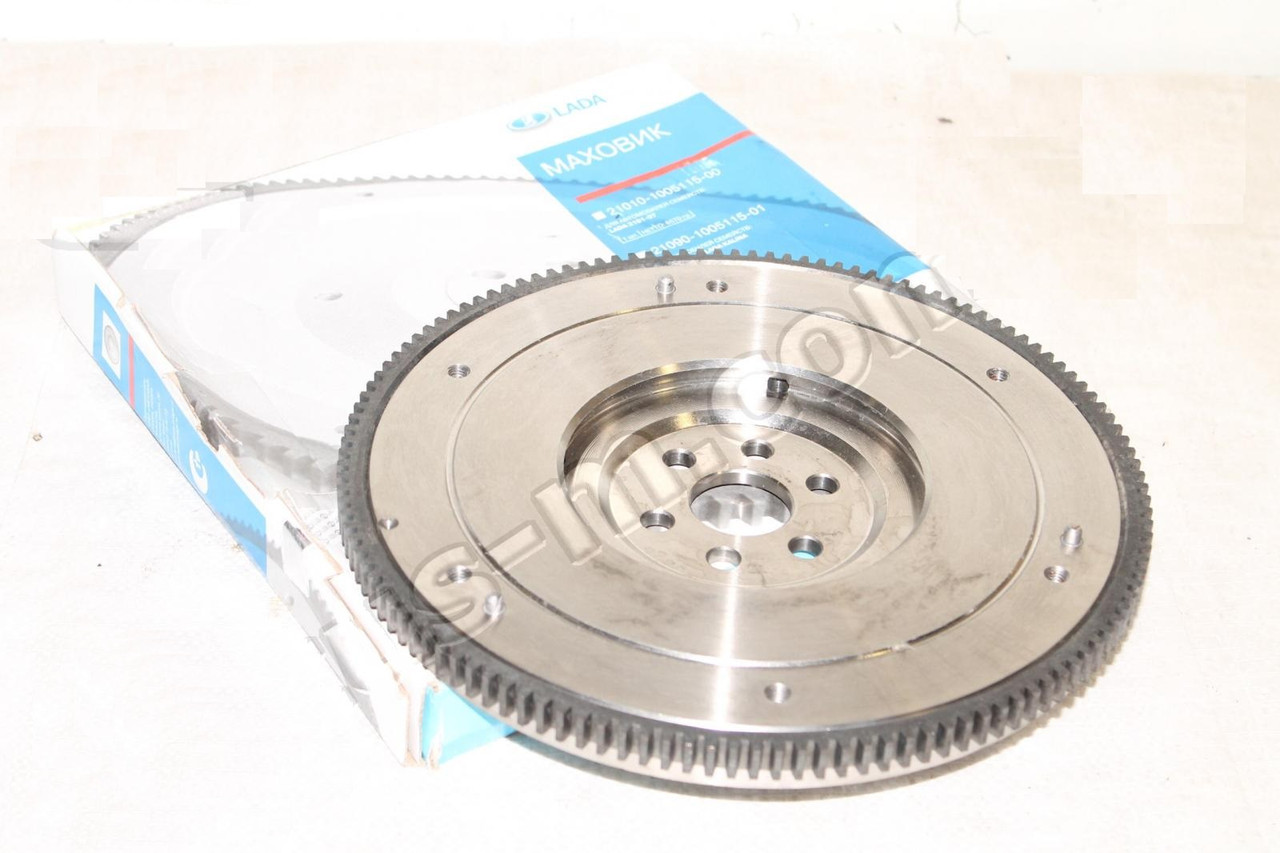

Маховик ВАЗ 2109 , 2108, 21099, 2113, 2114, 2115 (виробництво АвтоВАЗ)
