1 601 ₴

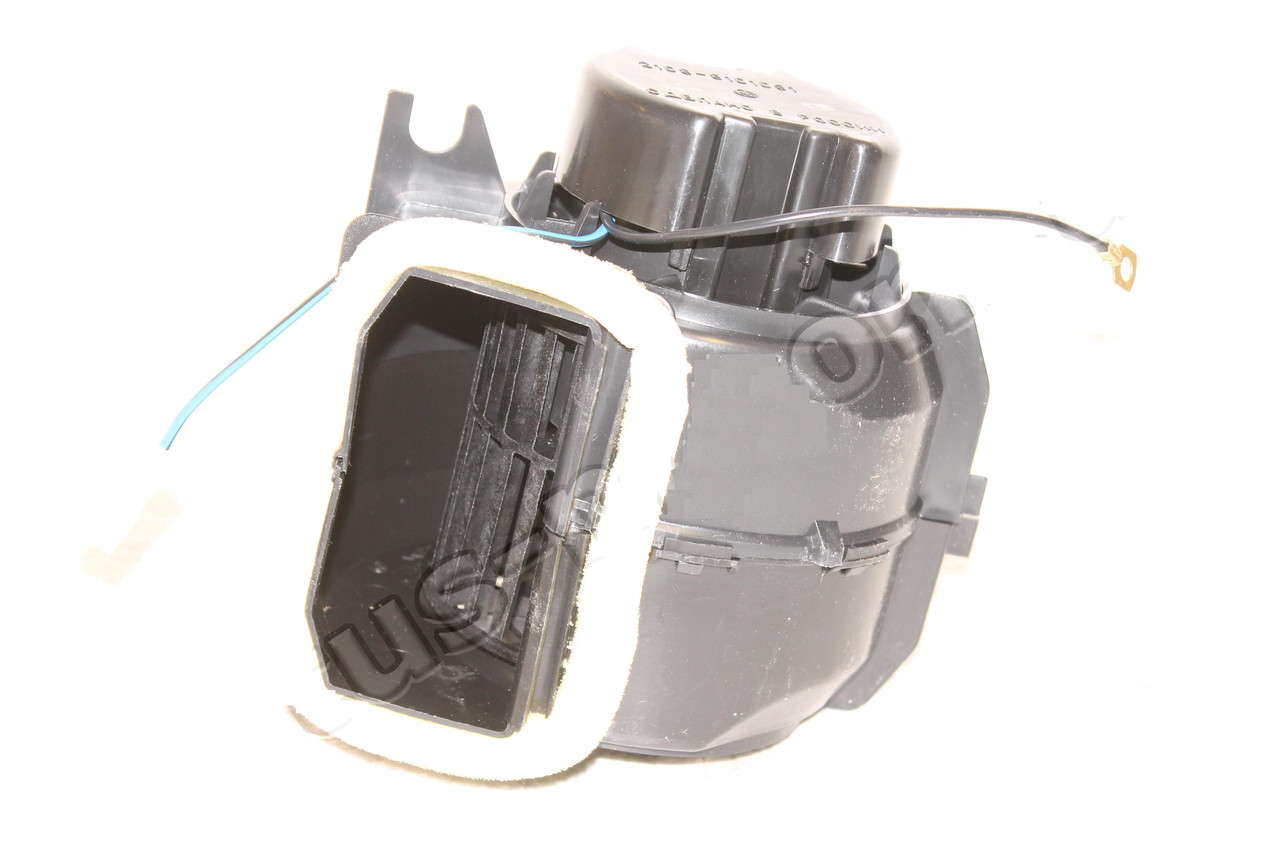

ЕЛЕКТРОДВИГУН ОБІГРІВАЧА.
Особливості конструкції
Електродвигун типу 45.3730, з збудженням від постійних магнітів.
Схема включення електродвигуна вентилятора отопітеля: 1 ― монтажний блок; 2 ― вимикач запалювання; 3 ― додатковий резистор; 4 ― електродвигун вентилятора отопітеля; 5 ― перемикач електродвигуна нагрівника; А ― висновку «30» генератора
Для отримання малої частоти обертання служить додатковий резистор. Він закріплений гвинтом з лівого боку кожуха
радіатора нагрівника. Резистор має дві спіралі ― одну опором 0,23 Ом і другу ― 0,82 Ом. При включенні в ланцюг
живлення електродвигуна обох спіралей забезпечується 1-я швидкість обертання вентилятора, якщо включена спіраль опором 0,23 Ом ― 2-я швидкість. При включенні електродвигуна без резистора ротор вентилятора обертається з максимальною 3-й швидкістю (4100 хв-1). Дані для перевірки електродвигуна вентилятора отопітеля Частота обертання вала при навантаженні електродвигуна робочим колесом* при напрузі 12 В і температурі (25+10) °С, хв-1............................... 4100+200
Споживана сила струму при вказаній навантаженні і частоті обертання, А,
не більше................................................................14
Відповідає навантаженню валу моментом 0,216 Н*м
(0,022 кгс*м).
Основні атрибути | |
---|---|
Виробник | Пекар |
Країна виробник | Україна |
Марка | ВАЗ |
Модель | 2108 |
Сумісність | ВАЗ 21099 1990-2011, ВАЗ 2109 1987-2011 |
Сумісність з маркою | ВАЗ |
Сумісність з моделлю | 2108 |
Стан | Новий |
Користувацькі характеристики | |
Тип запчастини | Оригінал |
Тип техніки | Легковий автомобіль |
