1 887 ₴
ТОВ "Комерційні автомобілі - Група ГАЗ", р. Нижній Новгород
Колодки продаються по одній штуці.
ЗАМІНА ГАЛЬМІВНИХ КОЛОДОК ГАЛЬМІВНОГО МЕХАНІЗМУ ЗАДНЬОГО КОЛЕСА
Товщина фрикційних накладок повинна бути не менше 1 мм. Замінити гальмівні колодки необхідно в комплекті на обох
гальмівні механізми задніх коліс.
1. Зніміть барабан і перевірте знос фрикційних накладок. При побіжному огляді перевірте стан фрикційних накладок гальмівних колодок через оглядове отвір, попередньо знявши кришку
2.Встановіть упори під передні колеса Послабте гайки кріплення задніх коліс.
3.Підніміть і встановіть на опори задню частину автомобіля. Зніміть зовнішнє і внутрішнє колеса.
4.Перевірте положення важеля стояночного гальма, який повинен знаходитися в крайньому нижньому положенні.
5.Зніміть гальмівний барабан
6. Натисніть на верхню чашку 3 притискної пружини і,повернувши на 90°, зніміть чашку разом з пружиною, притримуючи стрижень опорної стійки із зворотного боку гальмівного щита. Потім зніміть нижню чашку притискної пружини, повернувши її на 90°, і вийміть стрижень. Таким же чином зніміть опорну стійку з іншого колодки. Від'єднайте верхню 1 і нижню 4 стяжні пружини від колодок 2.
7. З нимите колодки в зборі з розпірною планкою 6 (див. рис. 9.2) і розтискного важелем 7, вивівши шкарпетки колодок з пазів
поршнів робочого циліндра і від'єднавши наконечник троса привода стоянкового гальма від розтискного важеля задній
колодці.
8.З ним віть пружину 1 з розпірної планки. Відверніть гайку кріплення, зніміть розпірну планку 2 з двома втулками 3
і ексцентрик 4 з болтом. Вийнявши шплінт 5 і відвернувши гайку 6 кріплення, зніміть з іншого колодки разжимной важіль 7 разом
з болтом і шайбами. 9.Встановіть колодки в порядку, зворотному зняттю. Перед установкою втопіть поршні всередину робочого циліндра. Якщо виникнуть труднощі з установкою гальмівного барабана, зведіть колодки, повернувши ексцентрик до упору проти годинникової стрілки. По закінченні роботи кілька разів енергійно натисніть на педаль гальма для установки
необхідних зазорів між колодками і робочою поверхнею барабанів і отрегулируйтестояночный гальма (див. Гайки
кріплення коліс остаточно затягніть на автомобілі, що стоїть на землі, рівномірно
по діаметру моментом 3 00 -3 80 Н'м (3 0 -3 8 кгс'м).
| Основні | |
|---|---|
| Виробник | ГАЗ |
| Країна виробник | Україна |
| Вид колодок | З низьким вмістом стали |
| Марка | ГАЗ |
| Модель | Газель |
| Призначення | Задні колеса |
| Сумісність з маркою | ГАЗ |
| Сумісність з моделлю | Газель |
| Стан | Новий |
| Тип | Барабанні |
| Тип запчастини | Оригінал |
| Тип техніки | Вантажний автомобіль |

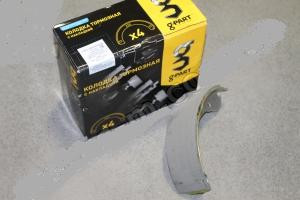

Колодка гальмівна Газель задня (1шт) Оригінал (виробництво ГАЗ)
