2 300 ₴
РОЗБІРКА І ЗБІРКА НАЖИМОГО ДИСКА
Вам будуть потрібні: новий ведимий диск або імітувальна його металева прокладка завтовшки 8 мм, знятий
маховик, керн, молоток.
1. Промаркуйте взаємне розташування кожуха зчеплення, натискного диска та відтяжних важелів, щоб зберегти балансування під час збирання.
2. Установите натискний диск 1 зі кожухом у складі на знятий або запасний маховик попередньо підклавши під робочу частину натискного диска металеву прокладку або новий ведомий диск, і приверніть кмаховику 2 шістьма болтами 3 з нарізною частиною завдовжки не менш ніж 45 мм. Підкладіть під маховик підставку, щоб болти не впиралися в робочий стіл. Поступово та рівномірно ввертайте болти, притягаючи кожух до маховика.
ПОЛЕЗНИЙ ПОРАД
Якщо є відповідний прес, можна стиснути пружини та розвантажити важелі з його допомогою, натискаючи зверху через дерев'яний брусок.
Після того як відтискні важелі будуть розґрунтовані, розконтріть регулювальні гайки 4 і відверніть їх. Поступово та рівномірно вивертайте шість стяжних болтів 3, у такий спосіб знімаючи зусилля в пружинах, і зніміть шкірок зчеплення.
3. Зніміть пружини з теплоізоляційними шайбами.
4. Розширте і вийміть пальці А з голчастими підшипниками, а потім зніміть відтискні важелі Б і вилки В. 5. Зберіть натискний диск у порядку, зворотному розбирання, відповідно до раніше зробленої мітки.
ЗАСТОСУВАННЯ
Щоб уникнути випадання голок підшипників, рекомендується використовувати гумову кульку, що постачається в комплекті з підшипником, або пруток діаметром 8 мм із наступною заміною на палець.
6.Після збирання відрегулюйте положення відтискних важелів.
ЗАСТОСУВАННЯ
Якщо під час складання замінювалося відтискні важелі, кожух або натискний диск, необхідно статистично відбалансувати натискний диск у збиранні шляхом висвердлювання металу з бобочок натискного диска, які слугують для встановлення натискних пружин. Глибина свердління від краю боби має бути не більш ніж 2,5 мм, включно з конус свердла. Допустимий дисбаланс натискного диска не більш ніж 25 г-см
| Основні | |
|---|---|
| Країна виробник | Україна |
| Марка | ГАЗ |
| Модель | Газель |
| Сумісність з маркою | ГАЗ |
| Сумісність з моделлю | Газель |
| Стан | Новий |
| Тип запчастини | Оригінал |
| Тип техніки | Вантажний автомобіль |

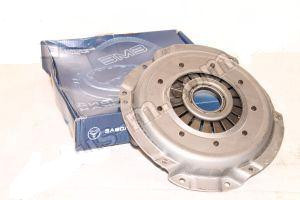

Кошик зчеплення (диск зчеплення натискний) Газель, Волга двигун 402 (пелюстковий)
