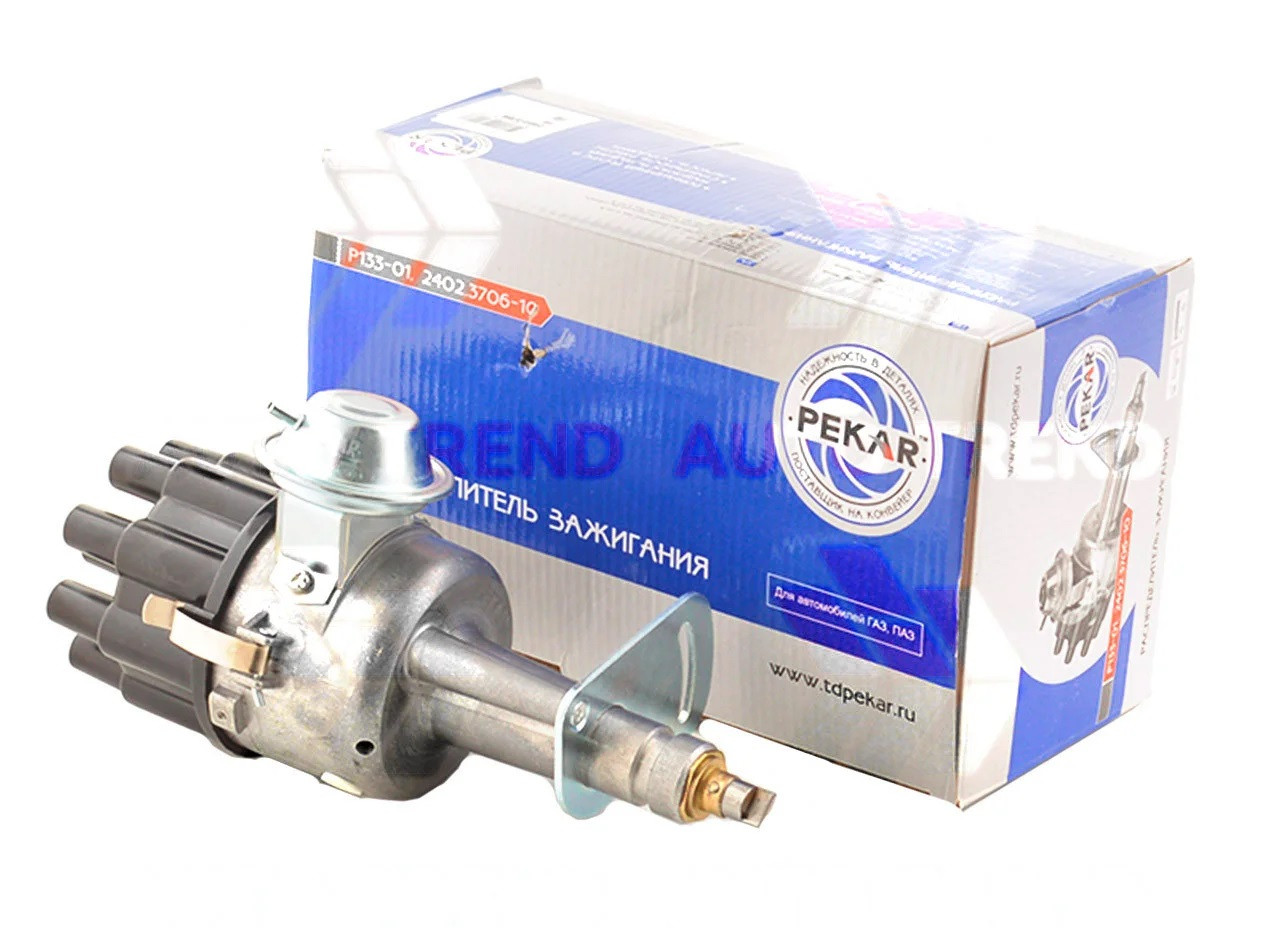

РАЗБОРКА, ДЕФЕКТОВКА И СБОРКА ДАТЧИКА-РАСПРЕДЕЛИТЕЛЯ ЗАЖИГАНИЯ.
Вам потребуются: ключ «на 7», отвертка, бородок.
Снимите датчик-распределитель.
2.Отстегните пружинные зажимы А и снимите крышку Б датчика-распределителя.
3. Снимите бегунок, потянув его вверх и преодолевая усилие пружины.
4. Выньте из проточки валика войлочный фильц и выверните находящийся под ним винт А . Снимите ротор Б.
5.Отверните гайки 1 и отсоедините провод 3 от клеммы 2 . Выньте клемму 2 вверх из паза корпуса датчика-распределителя. Выверните три винта 4 и снимите статор 5.
6.Вы верните два винта Б (второй винт на фото не виден, так как закрыт вакуум-корректором)
и снимите вакуум-корректор А.
7. Выверните два винта Б и снимите опору А статора с подшипником в сборе.
8.Снимите пружинное кольцо А , поддев отверткой, выбейте бородком штифт Б и снимите
муфту В привода с валика датчика-распределителя.
9.Снимите стопорную шайбу А и выньте валик Б с центробежным регулятором из корпуса
датчика-распределителя.
10.Выверните болт Б крепления и снимите пластину А октан-корректора.
11. Протрите снаружи и внутри крышку датчика-распределителя. Осмотрите крышку Если на ней появились трещины, сколы, сильно изношены контакты А внутри крышки, ее необходимо заменить. Контактный уголек Б должен свободно перемещаться в крышке.
12.Бегунок должен плотно устанавливаться на валик датчика-распределителя, в противном случае замените его.
ПРИМЕЧАНИЕ
В посадочном отверстии бегунка должна быть установлена пластинчатая пружина.
Если на бегунке есть трещины, следы обгорания, значительный износ или коррозия токоразносной пластины, замените его.
13.Проверьте вращение подшипника в опоре статора. Если обнаружены заедание, перекат шариков или в подшипнике заметен осевой люфт, замените опору статора. Если оборван провод А («масса»), также замените опору статора.
14.Осмотрите статор. На его внутренней поверхности не должно быть следов задевания за него ротора. Если оборван провод А. замените статор. Проверьте омметром сопротивление обмотки статора, оно должно быть 264-396 Ом. Если сопротивление не соответствует указанному интервалу замените статор
15.Осмотрите ротор. Если на нем есть следы задевания о статор, проверьте радиальный зазор ротора на валике датчика-распределителя с помощью индикатора. Предельно допустимый зазор 0,2 мм. Если зазор больше, замените ротор или ротор с валиком.
16.Осмотрите муфту привода распределителя. Если на выступающих концах муфты заметен сильный износ, муфту замените.
17.Грузики А центробежного регулятора должны свободно поворачиваться на осях, в противном случае устраните причину заедания грузиков. Характеристика центробежного регулятора изменяется подгибанием стоек пружин Б.
18. Если на валике есть задиры, следы значительного износа, замените его. Измерьте диаметры валика под ротор и втулки, они должны быть равны 8,5 - 0,035 и 12,7-0,2 мм соответственно. Биение между концами валика не должно быть больше 0,01 мм. Если хотя бы один размер отличается от указанных, валик замените.
19.Осмотрите с обеих сторон корпуса датчика-распределителя втулки, в которых вращается валик. Если обнаружены задиры или значительный износ, втулки замените. Предельно допустимый осевой зазор валика датчика-распределителя во втулках -0,2 мм, при большем зазоре втулки замените. Для этого старые втулки выпрессуйте, затем запрессуйте новые и разверните их до диаметра 12,7 +0;0б0 мм.
20. Соберите датчик-распределитель зажигания в порядке, обратном разборке. Смажьте валик, втулки и подшипник смазкой
ЦИАТИМ-221.
Основні атрибути | |
---|---|
Виробник | Пекар |
Країна виробник | Україна |
Марка | ГАЗ |
Модель | 53 |
Сумісність з маркою | ГАЗ |
Сумісність з моделлю | 53 |
Стан | Новий |
Тип запчастини | Оригінал |
