1 283 ₴
Коробка передач Газель.
Зняття кришки підшипника первинного вала Коробки Перемикання Передач.
Коробка передач: 1 - задній картер коробки передач з подовжувачем; 2 - вторинний вал; 3 - привід спідометра; 4 - підшипник блоку шестерень; 5 - блок шестерень; 6 - болт; 7 - блокуюче кільце синхронізатора шестерні V передачі; 8 - синхронізатор V передачі і передачі заднього ходу; 9 - блокуюче кільце синхронізатора шестерні
заднього ходу; 10 - прокладка; 11 - болт кріплення осі проміжної шестерні заднього ходу; 12 - вісь проміжної шестерні заднього ходу; 13 - голчастий підшипник;
14 - проміжна шестерня заднього ходу; 15 - штифт; 16 - болт кріплення осі проміжної шестерні заднього ходу; 17 - блокуюче кільце синхронізатора шестерні I передачі; 18 - маточина синхронізатора I і I I передач; 19 - блокуюче кільце синхронізатора шестерні I передачі; 20 - голчастий підшипник; 21 - пробка маслоналивного отвори; 22 - півкільце; 23 - передній картер коробки передач; 24 - регулювальне кільце; 25 - упорна шайба; 26, 27 - стопорні кільця; 28 - сальник; 29 - дахів ка підшипника первинного валу з направляючою втулкою; 30 - первинний вал; 31 - вимикач світла заднього ходу; 32 - подш ипник первинного валу; 33 - передній підшипник вторинного валу; 34 - стопорне кільце; 35 - блокуюче кільце синхронізатора шестерні IV передачі; 36 - сапун; 37 - вилка перемикання I I I і IV передач; 38 - болт; 39 - маточина синхронізатора I I I і IV передач; 40 - блокуюче кільце синхронізатора шестерні I I I передачі; 41 - шток включення I I I і IV передач; 42 - шестерня I I I передачі; 43 - стопорне кільце півкілець; 44 - стопорний кулька; 45 - шестерня I передачі; 46 - вилка перемикання I і I I передач; 47 - шток включення I і I I передач;
48 - вилка перемикання V передачі і передачі заднього ходу; 49 - шток включення V передачі і передачі заднього ходу; 50 - кулька фіксатора; 51 - пружина фіксатора; 52 - болт; 53 - пластина фіксаторів; 54 - рукоятка; 55 - верхня частина важеля перемикання передач; 56 - наполеглива конус; 57 - верхня подушка важеля; 58 - розпірна втулка;
59 - нижня подушка важеля; 60 - запірна втулка; 61 - ущільнювач верхньої кришки; 62 - пружина важеля; 63 - штифт; 64 - нижня частина важеля перемикання передач; 65 - стопорний палець ш струмів; 66 - стопорний плунжер штоків; 67 - головка штока; 68 - болт; 69 - блокувальна втулка; 70 - пружина блокувальної втулки; 71 - корпус важеля
перемикання передач; 72 - упорне кільце; 73 - штифт; 74 - стопорне кільце; 75 - задній підшипник вторинного валу; 76 - сталебаббитовая втулка; 77 - сальники.
Виверніть три болти А і зніміть кришку
підшипника первинного валу з направляючою
втулкою Б підшипника вимикання зчеплення
з прокладкою.
| Основні атрибути | |
|---|---|
| Виробник | ГАЗ |
| Країна виробник | Україна |
| Марка | ГАЗ |
| Тип запчастини | Оригінал |
| Тип техніки | Вантажний автомобіль |
| Стан | Новий |
| Модель | Газель |
| Тип | Ручний |
| Кількість ступенів кпп | 5 |
| Сумісність з маркою | ГАЗ |
| Сумісність з моделлю | Газель |

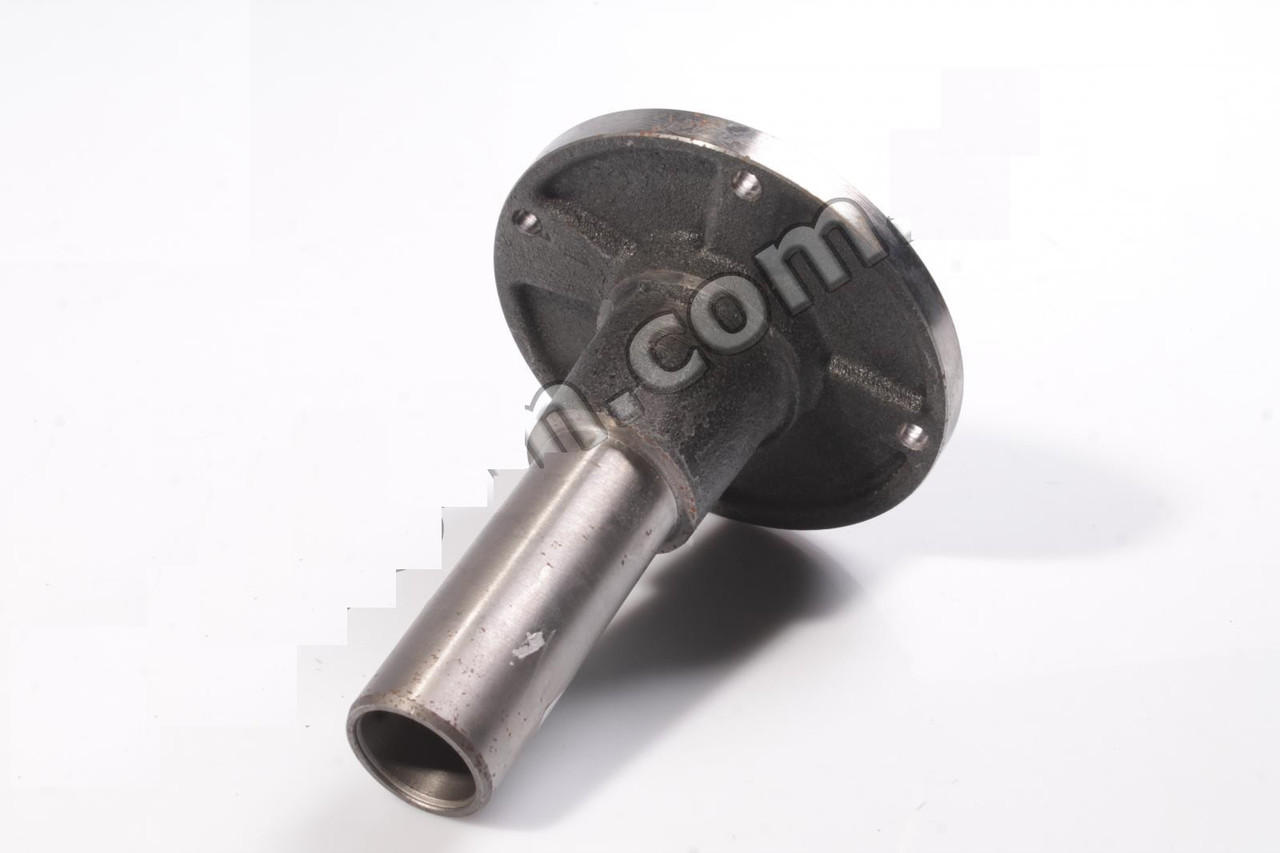

Кришка підшипника первинного валу Газель Бізнес Cummins 2,8 (лійка,фланець) (пр-во ГАЗ)
