51 ₴
Зняття і розбирання паливного насоса із двигуна ЗМЗ 402.
Виверніть два болти кріплення і зніміть паливний насос разом із прокладками.
Виверніть два гвинти А кріплення і зніміть кришку Б паливного насоса.
Обережно зніміть гумову прокладку 1 кришки та сітчастий фільтр 3. Виверніть вісім гвинтів 2 кріплення і зніміть головку 4 паливного насоса. За потреби випресуйте з головки обойму 5 випускного клапана та зніміть з обойми клапан, шайбу та пружину клапана.
Випресуйте з головки насоса дві
обойми впускних клапанів і зніміть з обойми
клапани, шайби та пружини клапанів.
Ви повернете з корпусу нарізну заглушку
У осі важеля приводу насоса та вийміть
розташовану під нею алюмінієву ущільнювальну
шайбу Зніміть відтискну пружину
А важеля, зтиснувши її вздовж осі. Вийміть
з корпусу вісь важеля Б приводу паливного
насоса, а потім сам важіль із втулкою
Підтиснувши пальцями діафрагму та нахиливши
її тягу назовні вийміть діафрагму з тягою, пружиною
і стійким кільцем із корпусу.
Зніміть із важеля А ручний підкачування відігнутий
кінець пружини Б і вийміть шплінт з
корпусу насоса. Вийміть валик із важелем А
ручний підкачування та гумовим ущільнювальним
кільцем. Зніміть із корпусу пружину Б
важеля ручної підкачки.
Відірнувши пружину В діафрагми, зніміть
завзяте кільце Б з ущільнювача А і зніміть
пружину В.
Відверніть гайку тяги та розберіть кріплення діафрагми. Промийте всі деталі насоса в бензині. Огляньте корпус насоса. Нарізні отвори корпусу не мають мати пошкоджень і зриву різі. На фланці кріплення головки насоса не має бути короблення в зоні нарізних отворів. Сітчастий фільтр контрольного отвору не має бути засорен
або пошкоджений. Огляньте діафрагму Якщо на ній є тріщини, надриви або великі потертості, замініть діафрагму. Порваний сітчастий фільтр замініть.
| Основні | |
|---|---|
| Країна виробник | Україна |
| Марка | ГАЗ |
| Тип запчастини | Оригінал |
| Тип техніки | Вантажний автомобіль |
| Модель | Газель |
| Стан | Новий |
| Сумісність з маркою | ГАЗ |
| Сумісність з моделлю | Газель |
| Виробник | УАЗ |

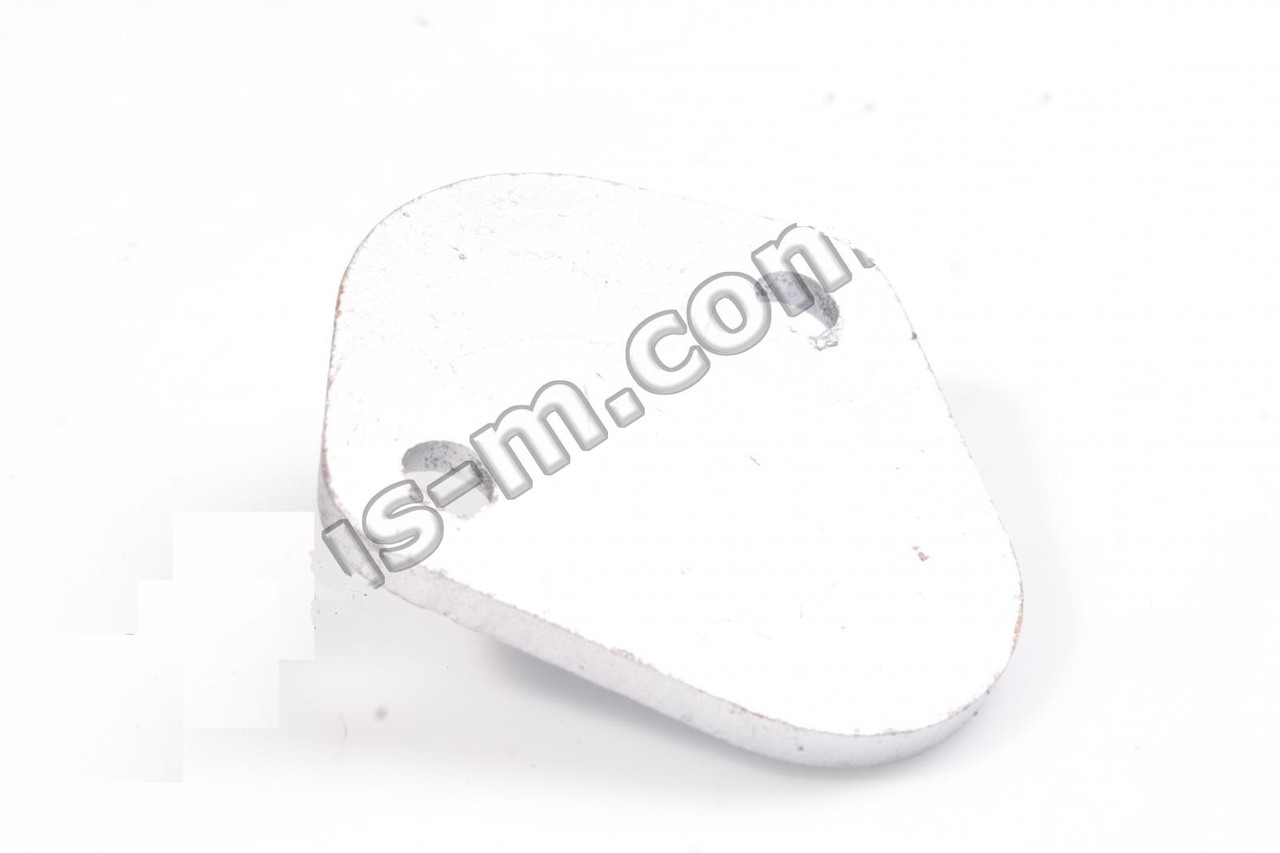

Заглушка насоса паливного Газель, Волга, УАЗ, ГАЗ 53 402, 406, 421 (під електронасос низького тиску)
