Зняття електромагнітної муфти увімкнення вентилятора
Знімаємо електромагнітну муфту для ремонту або заміни під час виходу її з ладу, а також під час ремонту двигуна.
Від'єднуємо клему дроти від «мінусового» виведення акумуляторної батареї.
Знімаємо ремінь привода вентилятора.
Натиснувши на фіксатор...
... роз'єднуємо колодки дроту електромагнітної муфти вентилятора та джгута дротів системи керування двигуном.
Виводимо дріт електромагнітної муфти з тримача.
Кронштейн осі електромагнітної муфти кріпиться до шпильок кришки приводу ГРМ трьома гайками.
Ріжковим ключем «на 13» закочуємо гайку кріплення кронштейна осі муфти, розташовану під шківом вентилятора.
Дві інші гайки кріплення кронштейна осі муфти, що відвертається головкою того ж розміру.
Знімаємо зі шпильок кришки приводу ГРМ пружинні шайби...

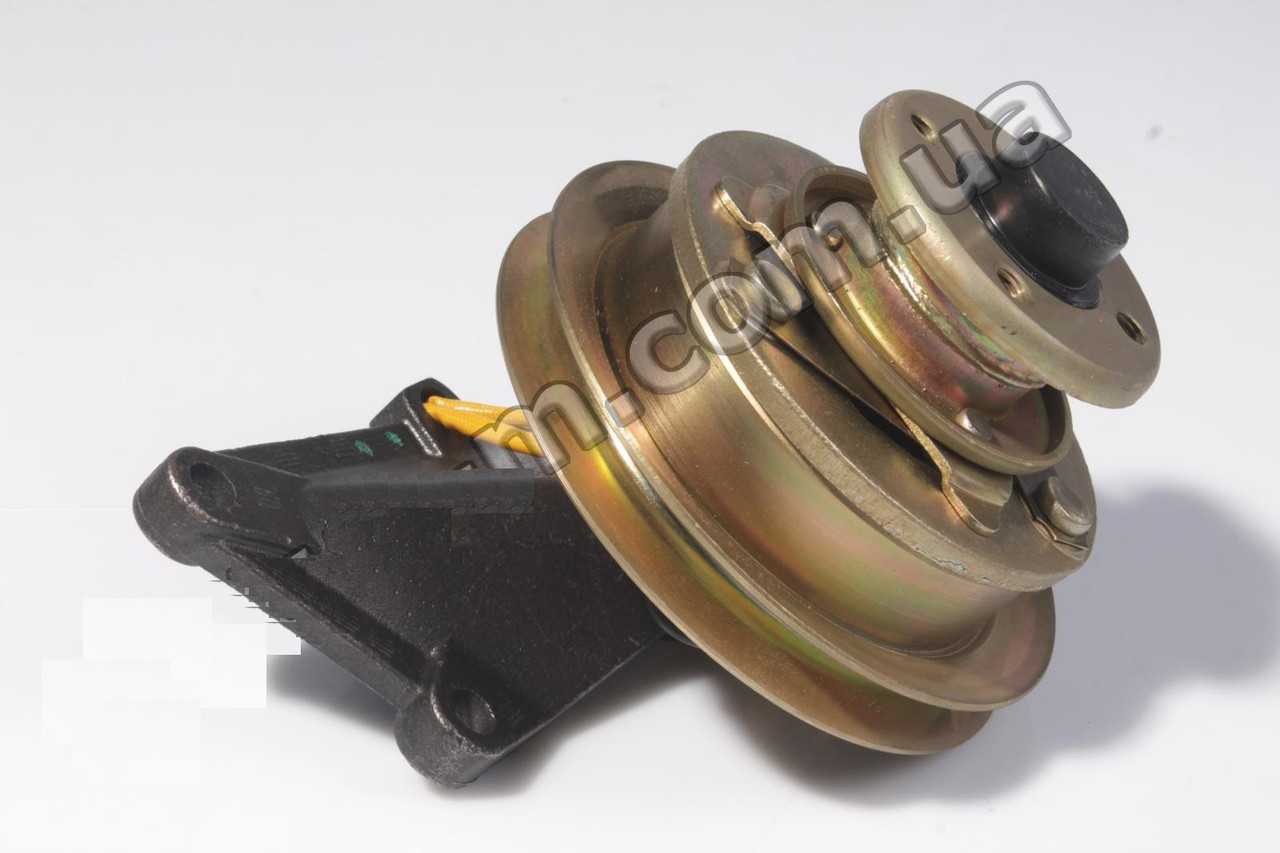

...і електромагнітну муфту вентилятора в зборі.
Затискаємо кронштейн осі муфти в лещаті.
Шлицьовою викруткою підтягуємо пластмасовий ковпачок, що закриває гайку...
... і знімаємо його.
Поясок гайки замлять у пазу осі.
Перед закоченням гайки борід
ком випрямляємо зам'яття.
Головкою «на 22» закочуємо гайку...
... і знімаємо маточину вентилятора
с оси.
Знімаємо з осі шайбу...
...і розпірну втулку.
Знімаємо шків вентилятора.
За допомогою магнітної «казки» знімаємо з осі упорну...
...і регулювальні шайби (у цьому разі їх чотири).
Хрестоподібною викруткою відвертаємо гвинт кріплення електромагнітного до кронштейна осі...
... і знімаємо електромагнітне випромінювання.
