8 595 ₴
Виробництво ОАО ЗМЗ, г. Завдовжки. Номенклатурний номер запчастин 24-1005115-01
Маховик відлитий із сірого чавуну.
СНЯТТІ, ДЕФЕКТІВКА І ВСТАНОВЛЕННЯ МАХОВИКА.
Маховик знімають для заміни заднього сальника колінчастого вала, для заміни в разі пошкодження зубчастого вінця або для шліфування поверхні під відовий диск зчеплення. Прийми зняття маховика двигунів сімейства ЗМЗ-402 і ЗМЗ-406 (ЗМЗ-405) різні та тому показані окремо. Вимоги у разі дефектування маховиків усіх двигунів
однакові та показані на прикладі маховика двигунів сімейства ЗМЗ-406 і ЗМЗ-405. Для зняття маховика двигунів сімейства ЗМЗ-402 зробіть наступне.
Вам будуть потрібні: інструменти, необхідні для зняття коробки передач і зчеплення, а також торцева головка «на 22» і велика викрутка з плоским лезом.
1. Зніміть коробку передач
2. Викрутіть чотири гайки А, попередньо відігрівши краї стопорних пластин Б і зніміть маховик В, вийнявши його знизу з картера зчеплення.
З. Установите маховик і всі зняті вузли в послідовності, зворотному зняттю. Затягніть гайки рівномірно хрест-навхрест моментом 7 6-8 3 Н^м (7,6-8,3 кгс^м) і загніть на їх межі краю стопорних пластин. Для зняття маховика двигунів сімейства ЗМЗ-406 і ЗМЗ-405 зробіть наступне. Вам будуть потрібні: інструменти, необхідні для зняття коробки передач і зчеплення, а також торцева головка «на 17» і велика викрутка з плоским лезом.
1. Зніміть коробку передач
2....картер зчеплення
3.... і зчеплення
4. Помітьте будь-яким способом взаємне
положення маховика та колінчастого вала.
5. Виверніть шість болтів кріплення маховика. Для цього за допомогою викрутки утримуйте маховик від провертання показаним на фото способом.
6. Зніміть шайбу...
7. а потім маховик...
8. Огляньте маховик. Якщо пошкоджені зубці А вінця маховика, є задирки та інші дефекти на поверхні, що прилягає до ведмедика зчеплення, маховик замінить. Якщо на маховику з'явилися тріщини, його
також треба замінити.
9. У маховик запресований підшипник Б закритого типу, призначений для опори носка первинного вала коробки передач. Огляньте підшипник, у разі виявлення дефектів (великий люфт, заїдання та ін.) замініть підшипник.
10.Випресуйте підшипник із маховика.
11. Запресуйте новий підшипник урівень із нижньою гранню фаски отвору в маховику.
12. Зупиніть маховик і всі зняті вузли в послідовності, зворотному зняттю Різь болтів кріплення маховика змащуйте анаеробним фіксатором різі Mopart Gasket Maker, Loctite або подібного, попередньо знежиривши болти та нарізні отвори під них. Затягніть болти рівномірно хрест-навхрест моментом 7 2 -8 0 В м (7,2-8,0 кгс'м).
| Основні атрибути | |
|---|---|
| Виробник | Заволзький моторний завод |
| Країна виробник | Україна |
| Марка | ГАЗ |
| Тип запчастини | Оригінал |
| Тип техніки | Вантажний автомобіль |
| Стан | Новий |
| Модель | Газель |
| Сумісність з маркою | ГАЗ |
| Сумісність з моделлю | Газель, Волга |

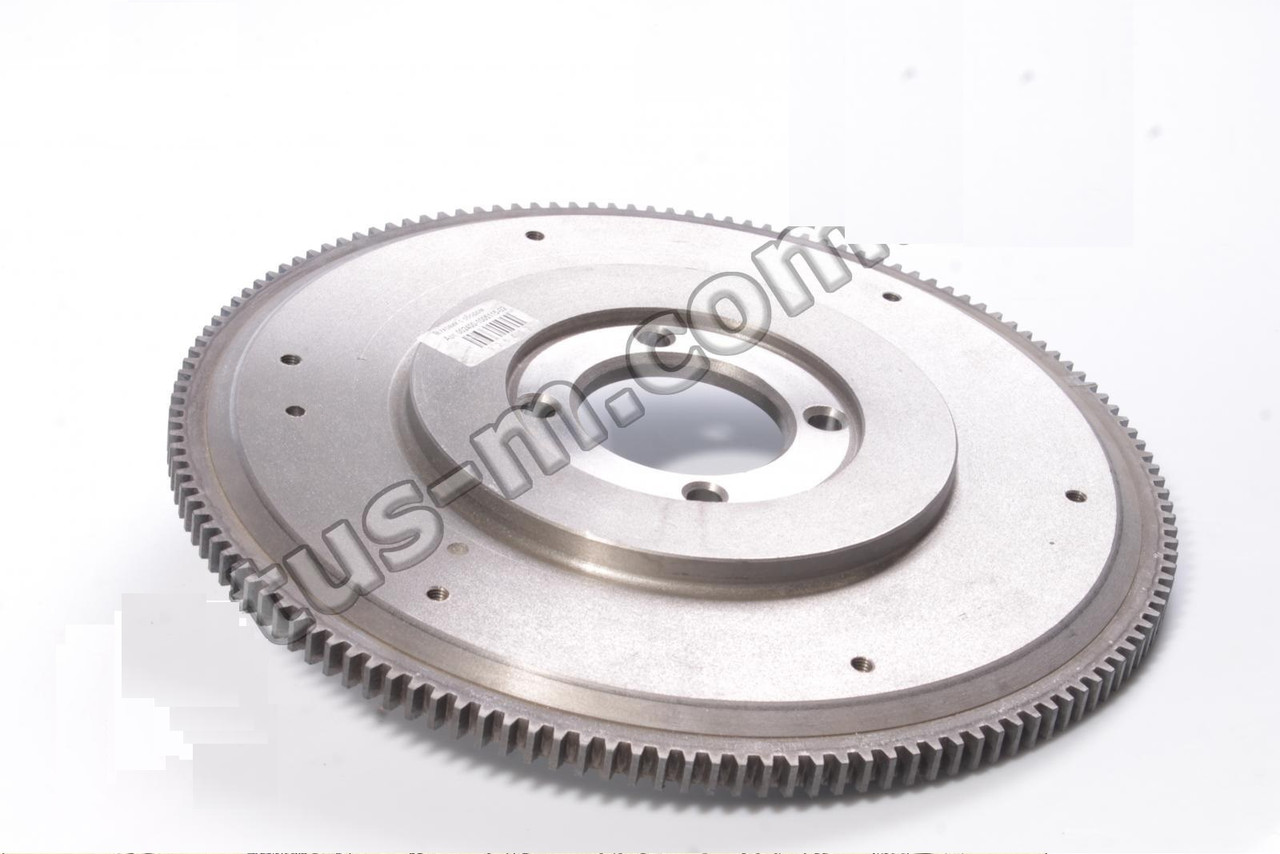

Маховик з ободом Газель, Волга двигун 402 (виробництво ЗМЗ)
