Ремонт паливного насоса.

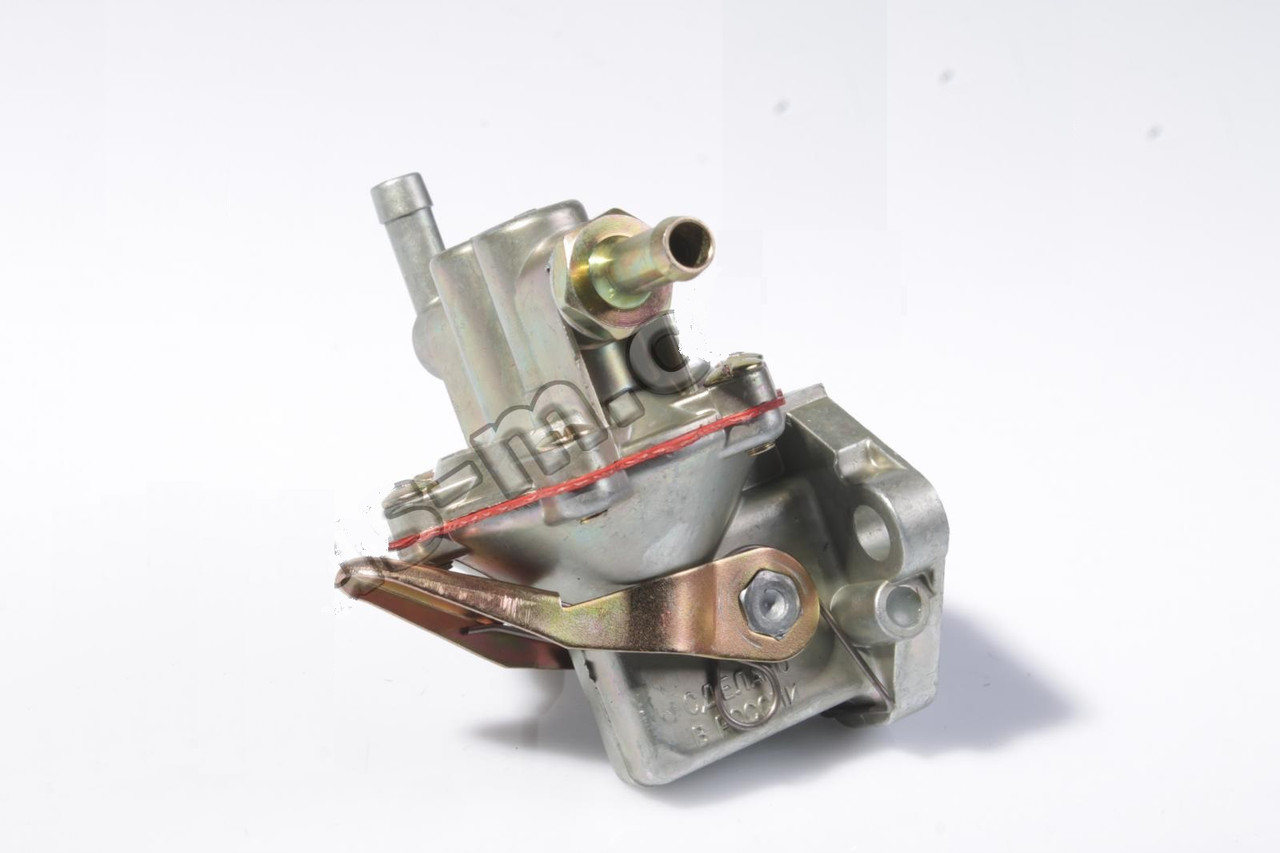

Очистити (замінити) сітчастий фільтр і замінити діафрагми можна, не знімаючи насос із двигуна. Для наочності паливний насос знятий.
Ключем на 10 закочуваємо болт кріплення кришки насоса.
Знімаємо кришку й акуратно виймаємо сітчастий фільтр. Осмачуємо впускний клапан (для чого підтискаємо його тонкою викруткою), за потреби керуємо його положення в сідлі. Промиваємо фільтр у розчиннику та продуваємо стисненим повітрям.
Хрестоподібною викруткою закочуємо шість гвинтів, що з'єднують верхню й нижню половини корпусу насоса.
і роз'єднуємо ці деталі.
Випускний клапан перевіряємо так само, як і впускний. Промиваємо верхню частину корпусу в бензині й обдуваємо її стисненим повітрям
Повернувши вузол діафрагм на 90, виймаємо його з нижньої частини корпусу. Знімаємо зі штока пружину.
Ключом на 8 закочуваємо гайку...
і послідовно знімаємо: верхню сталеву чашку, дві робочі діафрагми, зовнішню та внутрішню дистанційні прокладки, нижню чашку з діафрагмою та шайбу. Щоб під час зняття та розбирання вузла діафрагм не пошкодити запобіжну діафрагму, яка згодом прилипає до корпусу та прокладки, обробляємо її тонким ножем або плоским щупом. Очистивши фільтр і замінивши порвані діафрагми, збираємо насос.
