СТАТЕР
ОСОБЛИВОСТІ КОНСТРУКЦІЇ
Стартер З Т230-Б 4: 1 — заглушка; 2 - кришка з боку привода; 3 - вісь важеля; 4 — вал ротора; 5 - шестерня приводу; 6 — привод стартера; 7 - ротор; 8 - проміжна опора; 9 - важіль приводу; 10 - корпус; 11 - обмотка статора; 12 - полюс; 13 - заклепка; 14 — якір тягового реле; 15 — опорна шайба пружини; 16 - пружина якоря реле; 17 - корпус тягового реле; 18 - утримувальна обмотка; 19 - стягувальна обмотка; 20, 23 - пружины ; 21 — контактний диск; 22 - кришка тягового реле; 24 — контактний болт; 25 - вывод; 26, 39 — ізоляційні втулки; 27 - пружина щетки; 28 — кришка з боку колектора; 29 - ущільнювальне кільце; 30 - стяжний болт; 31 — захисний кожух; 32 - щітка; 33 - тримач щітки; 34 - завзяте кільце; 35 - стопорне кільце; 36 — упорна шайба; 37 - обмотка ротора; 38 - плунжер якоря реле; 40, 41 — захисні ковпаки; 42 - колектор; 43 — втулка вала ротора.
Зняття кришки.

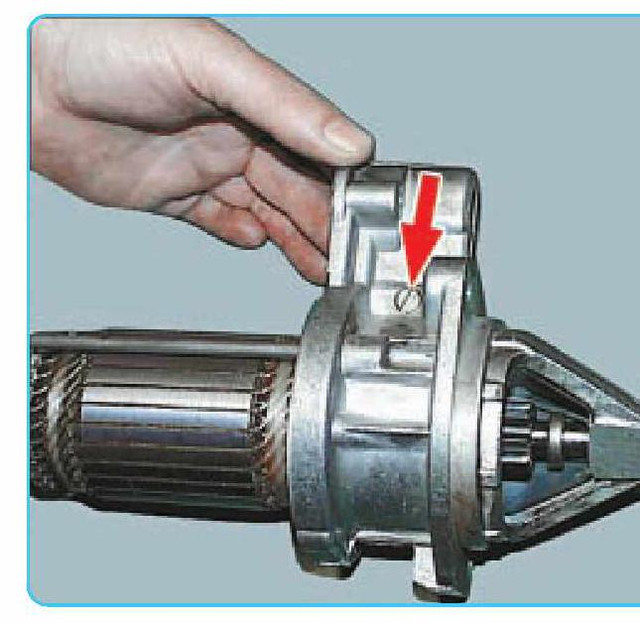

Ви повернете вісь важеля, попередньо
відвернувши контргайку з іншого боку
кришки.

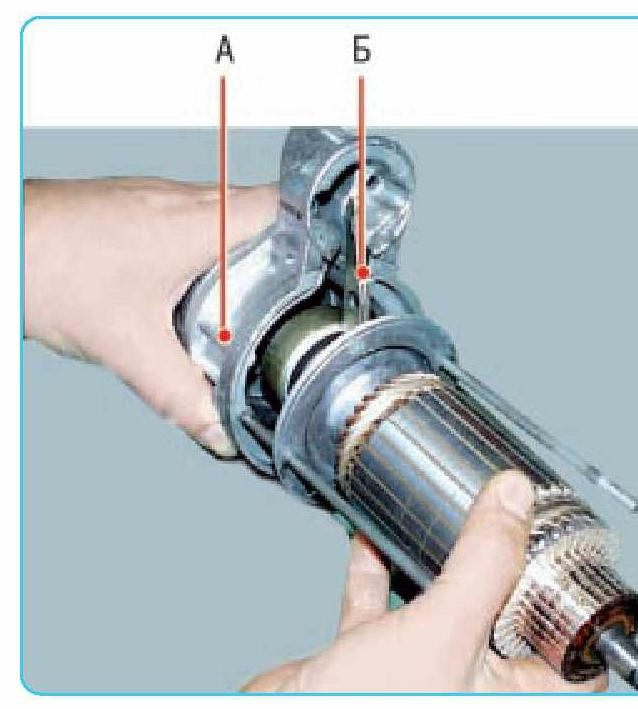

Зніміть кришку А з боку привода
і вийміть важіль Б.

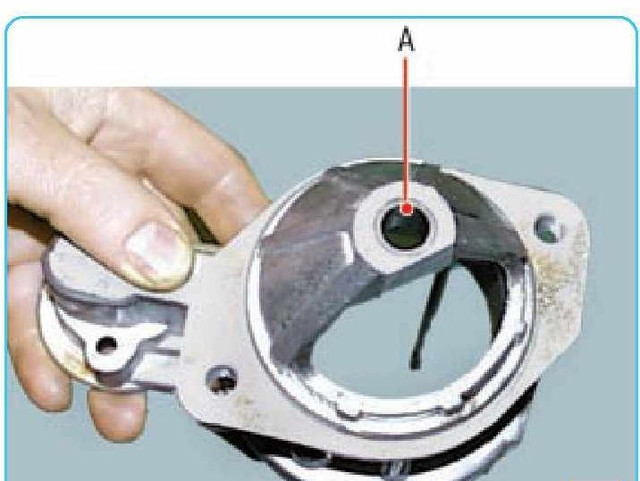

Огляньте кришки стартера та у разі виявлення
тріщин замініть їх. Якщо втулки А
у кришках, на яких обертається вал ротора
зношені або на них з'явилися задирки, раковини
та інші дефекти, необхідно замінити
кришки з дефектними втулками.
