314 ₴
Ремонт паливного насоса.
Пристрій паливного насоса показано
на малюнку
1. Зніміть паливний насос.
КОРИСНА ПОРАДА
Перед розбиранням насоса перевірте герметичність його клапанів. Для цього покачайте важіль ручного приводу паливного насоса, по черзі закриваючи пальцем всмоктуючий
1 і нагнітальний 2 патрубки. У всмоктуючому патрубку повинно створюватися розрідження, в нагнітальному ― тиск.
. Паливний насос: 1 ― нагнітальний патрубок; 2 ― фільтр; 3 ― корпус; 4 ― всмоктуючий патрубок; 5 ― кришка; 6 ― всмоктувальний клапан; 7 ― шток; 8 ― важіль ручного підкачування палива; 9 ― пружина; 10 ― кулачок; 11 ― балансир; 12 ― важіль механічної підкачування палива; 13 ― нижня кришка; 14 ― внутрішня дистанційна прокладка; 1 5 ― зовнішня дистанційна прокладка; 1 6 ― нагнітальний клапан
Відверніть шість гвинтів кріплення в.
роз'єднайте корпус і головку насоса.
Притисніть діафрагмовий вузол пальцями і поверніть його за годинниковою стрілкою н а 90°, щоб вивести шток діафрагми із зачеплення з важелем насоса. Вийміть діафрагмовий вузол з корпусу насоса.
Вийміть з корпусу пружину.
Замініть діафрагмовий вузол з порваними, потертими або затверділими діафрагмами. При цьому переставте дистанційну прокладку зі старого сайту на новий.
| Основні | |
|---|---|
| Виробник | Aurora |
| Країна виробник | Польща |
| Марка | ВАЗ |
| Модель | 2108 |
| Сумісність з маркою | ВАЗ |
| Сумісність з моделлю | 2108 |
| Стан | Новий |
| Тип запчастини | Оригінал |
| Тип техніки | Легковий автомобіль |

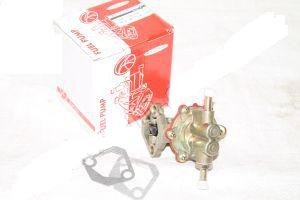

Насос паливний ВАЗ 2108, 2109, 2110 (плунжерний) (з прокладкою) (AURORA виробництво,Poland)
