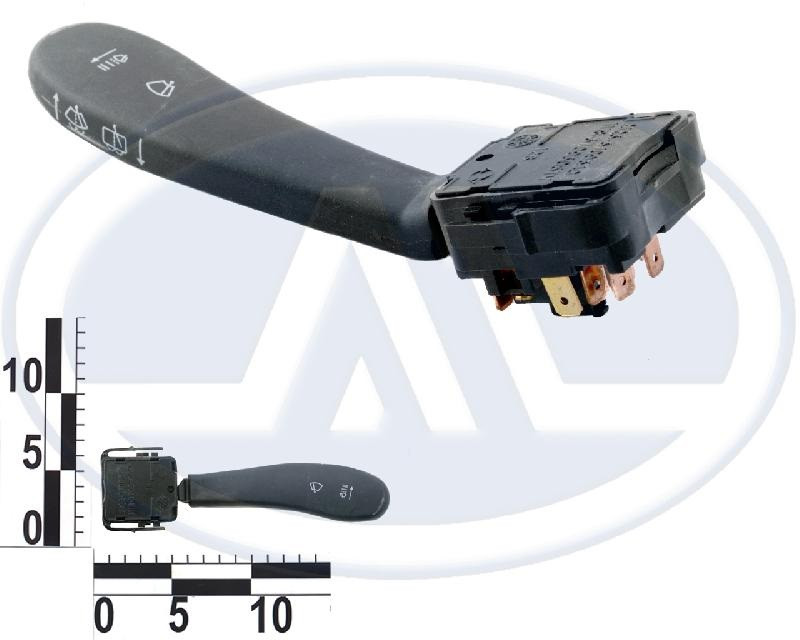

Перемикач підрулевого очисника скла ВАЗ 1118, 1117, 1119, 2123, 2170 (тубус) у зборі (WATT)

ПІДРУЛЕНІ ПЕРЕМИКАЧІ -СНЯТТЯ, ПРОВЕРКА І ВСТАНОВЛЕННЯ
Підручні перемикачі треба знімати окремо в разі їхньої перевірки та заміни. Перед розбиранням кермової колонки та інших подібних робіт підручні перемикачі доцільно зняти разом зі з'єднувачем.
Для виконання роботи потрібен мультиметр.
Зняття підрулевих перемикачів
1. Готуємо автомобіль до виконання роботи та від'єднуємо клему дроту від негативного виведення акумуляторної батареї.
2. Знімаємо декоративні накладки кермової колонки.
3. Зтиснувши пружинні фіксатори правого перемикача, дістаємо

його зі з'єднувача разом із під'єднаною колодкою джгута дротів.
4. Від'єднуємо колодку джгута дротів від перемикача.

5. Роз'єднуємо колодку джгута дротів кнопок керування маршрутним комп'ютером.

6. Аналогічно знімаємо лівий підрулевий перемикач.
Перевірка
Мультиметром у режимі омметра перевіряємо замикання контактів у перемикачах за різних положеннях важеля перемикача.
Встановлення підруйовних перемикачів
Встановлює перемикачі у зворотній послідовності.
Зняття з'єднувача
1. Знімаємо декоративні накладки кермової колонки.
2. Знімаємо кермове колесо.
3. Знімаємо підручні перемикачі (див. вище).
4. На автомобілях із подушкою безпеки водія від'єднуємо колодку дротів від контактного кільця.

Замітка
Зняти з'єднувач можна в зборі з контактним кільцем. За потреби закочуємо чотири саморізи та знімаємо контактне кільце з кермового вала.

Попередження!
Під час зняття кермового колеса рухома частина контактного кільця фіксується запірним механізмом, що запобігає її обертанню. Не треба натискати на кільце фіксатора й обертати рухому частину контактного кільця. Унаслідок складання може бути порушене центральне положення рухомої частини кільця. Водночас велика ймовірність пошкодження контактного кільця під час повороту кермового колеса в одне з крайніх положень.

5. Від'єднуємо колодку дротів
вимикача звукового сигналу.

6. Торцевим ключем на 8 мм
послабляємо затягування болта кріплення
з'єднувача підруйованих перемикачів
і знімаємо з'єднувач
з кермової колонки

Встановлення з'єднувача
1. Встановлюють з'єднувач на кермову колонку.
2. Злегка затягуємо стяжний болт кріплення з'єднувача (так, щоб положення перемикача можна було змінювати зусиллям руки).
Замітка
Необхідно встановити з'єднувач підруйових перемикачів у таке положення, за якого центральний саморіз кріплення нижньої накладки кермової колонки можна було б загорнути у відповідний отвір з'єднувача.
3. Встановлюють нижню накладку кермової колонки на місце та хрестовою викруткою загортають два саморізи кріплення накладки до поперечини панелі приладів.
4. Регульований положення з'єднувача на кермовій колонці, домагаючись можливості завертати центральний саморіз кріплення накладки кермової колонки у відповідний отвір з'єднувача.
5. Знайдіть оптимальне положення з'єднувача, вивертаємо два саморізи та знімаємо нижню накладку кермової колонки.
6. Не змішуючи з'єднувач, затягуємо болт його кріплення.
7. Подальшу роботу виконують у послідовності, зворотному знятті.
