Дефектовка поршнів.
Перевірте проміжок між поршнями та циліндрами. Зазор визначається як різність між заміреним і діаметром і поршнями та циліндра. Номінальний проміжок становить 0,025-0,045 мм, гранично допустимий — 0,15 мм. Якщо проміжок не перевищує 0,15 мм, можна підібрати поршні з наступних класів, щоб проміжок був якомога ближчим до номінального. Якщо проміжок перевищує 0,15 мм, розточуйте циліндри під наступний ремонтний розмір і встановіть поршні відповідного ремонтного розміру. Виміряйте діаметр поршня на відстані 55 мм від його днища в площині, перпендикулярною поршневом у пальці.
Місця вимірювання циліндра
Потім виміряйте діаметри циліндра у двох перпендикулярних площинах (вздовж В і поперек А блока ц абондів) і в чотирьох поясах (1, 2, 3 та 4). Для цього необхідний спеціальний прилад — нутромер.
Під час заміни деталей шатунно-поршневої групи необхідно підібрати поршні до циліндрів за класом й однієї групи за масою, а також поршневі пальці до поршнев за класом та шатуни за масою. Для підбору поршнів до циліндрів вирахуйте проміжок між ними. Для зручності підбору поршнів до циліндрів циліндри та поршні залежно від діаметрів ділять на п'ять класів: A, B, C, D, E (табл.). У запасні частини постачаються поршні номінального розміру трьох класів A, C, E і двох ремонтних розмірів. Перший ремонтний — збільшений на 0,4 мм, другий — на 0,8 мм. За масою поршні розбиті на три групи: нормальну, збільшену на 5 г і зменшену на 5 г. На двигуні мають встановлюватися поршні однієї групи. Для поршнів ремонтних розмірів у запчастинах постачаються кільця ремонтних розмірів, збільшених на 0,4 мм і на 0,8 мм. На кільцях першого ремонтного розміру вибито число «40», другого — «80».
12. На блоці циліндрів група циліндрів вибивається на нижній площині блока (привалкова площина під оливний матер)
навпроти кожного циліндра.
На днищі поршня вибиваються такі дані:
1 — клас поршня за отвором під палець;
2 — клас поршня за діаметром;
3 — стрілка, що показує напрямок встановлення поршня;
4-ремонтний розмір (1-й ремонтний — трикутник, 2-й ремонтний — квадрат);
5 — група за масою (нормальна «Г», збільшена на 5 г «+», зменшена на 5 г « -»).
| Основні | |
|---|---|
| Виробник | AMP |
| Країна виробник | Польща |
| Матеріал | Алюмінієвий сплав |
| Тип | Литі |
| Стан | Новий |
| Марка | ВАЗ |
| Тип запчастини | Оригінал |
| Тип техніки | Легковий автомобіль |
| Модель | 2108 |
| Сумісність | ВАЗ 2108 1984-2003, ВАЗ 2109 1987-2011, ВАЗ 21099 1990-2011 |
| Сумісність з маркою | ВАЗ |
| Сумісність з моделлю | 2108 |

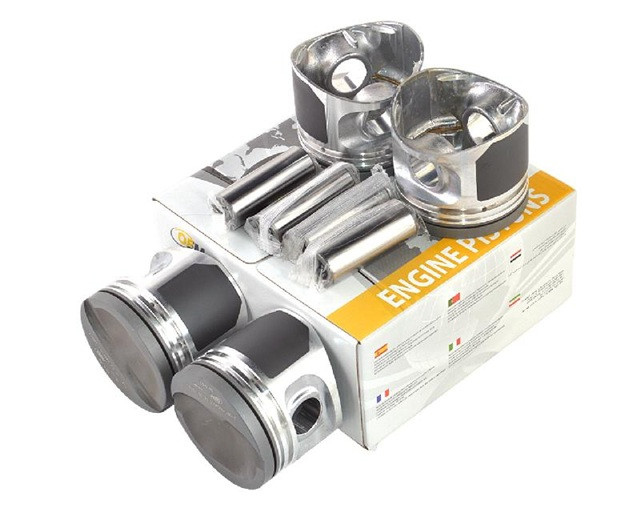

Поршень двигуна ВАЗ 21081 (76,0) (76,4) (поршень, палець) анодовані (к-т 4 шт.) (AMP, Польща)
