500 ₴
Зняття головки блока циліндрів і прокладання ГБЦ (під головку блока).
Виверніть болти кріплення головки блока та в порядку, зворотному показаному на рис. 5.16, і витягніть їх разом із шайбами.
ЗАСТОСУВАННЯ
Так виглядає болт кріплення головки блока.
Зніміть головку блока циліндрів...
ПРЕДУПРЕЖДЕНИЕ
Не можна забивати між головкою й блоком циліндрів викрутки або якийсь інший інструмент, оскільки можна пошкодити поверхню головки блока, що прилягає до блока циліндрів.
... і прокладання блока циліндрів...
ЗАСТОСУВАННЯ

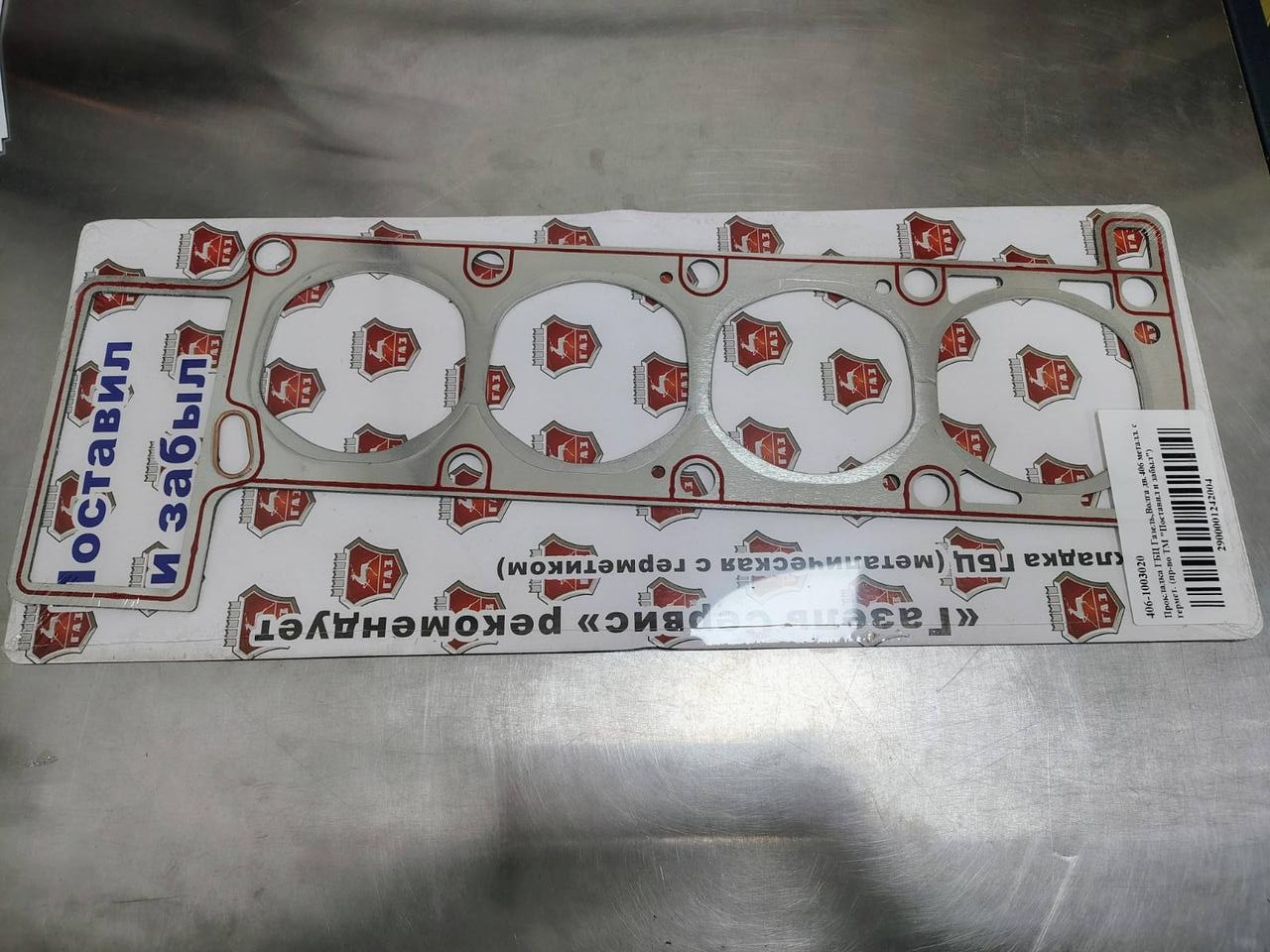

Прокладки головок блоків циліндрів двигунів сімейства ЗМЗ-406 і ЗМЗ-405 розрізняються між собою: у прокладки двигуна ЗМЗ-405 в її передній частині є два додаткові отвори для проходу болтів кріплення кришки газорозподільного механізму.
Встановіть головку блока в порядку, зворотному знятті. Порядок затягування болтів кріплення головки блока показаний на рис. 5.16. Болти кріплення головки блока циліндрів затягніть у два етапи:
1-й — 40-6 0 Н'м (4,0-6,0 кгс'м);
2 — 130-145 Н'м (13,0-14,5 кгс'м).
Рис. 5.1 6. Послідовність затягування болтів кріплення головки блока циліндрів двигунів
ЗМЗ-406 1, ЗМЗ-406 3, ЗМЗ-405 22 и ЗМЗ -405 24.
Основні | |
---|---|
Сумісність з маркою | ГАЗ |
Марка | ГАЗ |
Сумісність з моделлю | Газель |
Модель | Газель |
Тип техніки | Вантажний автомобіль |
Вид прокладки | ГБЦ |
Тип запчастини | Оригінал |
Виробник | БЦМ |
Країна виробник | Білорусь |
Стан | Новий |
