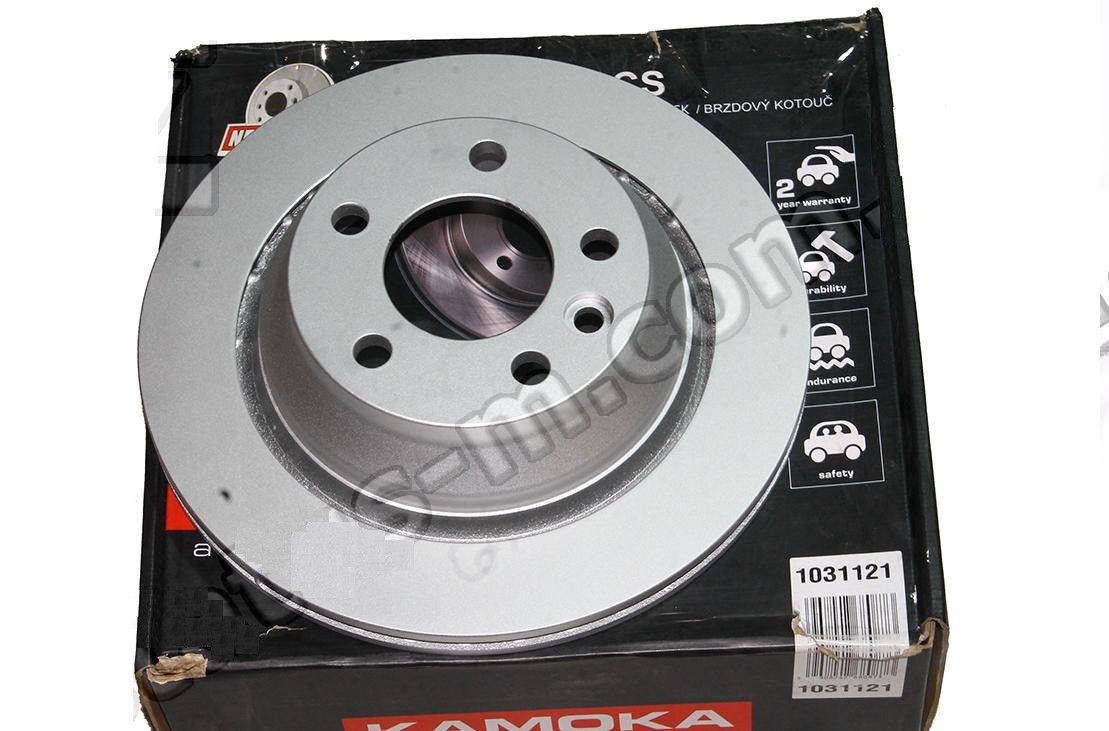

Диск гальмівний передній VW Transporter задній (виробництво KAMOKA)

Применяемость.

Передние тормозные механизмы
Проверки
1. Проверьте состояние тормозного
диска.
а) Снимите колесо.
б) Проверьте тормозной диск на отсутствие сколов и трещин.

1 - тормозной диск, А - паутиновидные трещины, В - перпендикулярные трещины, С - неравномерный износ диска в результате трения, D - длинные трещины, k - ширина трещины,
l - ширина и глубина трещины, m - допустимая длина трещины.

в) Осмотрите диск на отсутствие за-
диров. Если глубина задира более
1,5 мм, то замените тормозной диск.
г) На тормозном диске допускается
наличие трещин шириной и глубиной
не более 1,5 мм, при этом их длина
не должна превышать 75% ширины
дорожки трения. Большинство трещин
достигают длины 50% ширины
дорожки трения. Когда длина трещины
превышает 75%, появляется
опасность возникновения сквозных
трещин. В этом случае тормозной
диск необходимо заменить.
- Оцените форму трещин (n) тормозного
диска. На данном рисунке
указана трещина, занимающая около
72% дорожки трения, что превышает
допустимый предел.

Тормозной диск со сквозной трещиной,
указанной стрелкой, также не
может дальше эксплуатироваться.

д) Осмотрите диск на отсутствие
воздействия высокой тепловой нагрузки.

H - тормозной д и ск после воздействия
вы сокой тепловой нагрузки
(красный цвет вентиляционного канала),
J - тормозной диск после
воздействия низкой тепловой нагрузки
(ржавый цвет вентиляционного
канала).
Для увеличенной тепловой нагрузки
на тормозной диск характерно:
- покраснение вентиляционного канала;
- образование трещин;
- образование тепловой точки;
- нагар.
Если на тормозном диске присутствуют
признаки тепловой нагрузки, то
проверьте тормозной суппорт и направляющую
суппорта, при необходимости
отремонтируйте или замените
их. Если тормозные диски всех
колес имеют признаки повышенной
тепловой нагрузки, то возможно ее
причиной является высокая загрузка
автомобиля.
Тормозная система 277
2. Измерьте толщину тормозного диска.
а) Снимите колесо.
б) При помощи штангенциркуля измерьте
толщину тормозного диска.
Толщина тормозного диска:
номинальная...............................28 мм
предельная,
требующая замены.................. 25 мм
Торцовое биение...........менее 0,03 мм
Отклонение
от плоскостности...... менее 0,04 мм
в) Замените тормозной диск, если его
толщина достигла предельной или
минимально допустимой толщины.
3. Проверьте толщину накладок тормозных
колодок.
а) Визуально оцените толщину накладок
тормозных колодок.
Минимально допустимая
толщина накладок
тормозных колодок........................2 мм
Примечание: при необходимости используйте
фонарик или зеркальце.
б) При необходимости, снимите и
измерьте толщину накладок тормозных
колодок. Замените тормозные
колодки комплектом (правая и левая
сторона одновременно), если хоть
одна из накладок колодки имеет минимальную
или меньшую толщину.
4. Проверьте пыльник в верхней части
тормозного суппорта (9) и тормозного
шланга (10) на отсутствие повреждений.
При необходимости, замените их.
5. Очистите компоненты тормозного
механизма, проверьте их на отсутствие
повреждений и износа, при необходимости,
замените.
6. (Модели с тормозным суппортом
Bosch) Проверьте пружины на отсутствие
повреждений или деформаций.
При необходимости, замените их.
7. (Модели с тормозным суппортом
Brembo) Замените пружины на новые.
Снятие и установка торм озны х колодок. 2 - крышка, 3 - болт, 4 - торм озной
суппорт, 5 - пружина, Х88/13 - разъем правого датчика износа наклад
о к торм озны х колодок, Х88/14 - разъем левого датчика износа накладок
торм озны х колодок.
Замена тормозных колодок
Примечание: при замене тормозных
колодок руководствуйтесь сборочным
рисунком "Снятие и установка
тормозных колодок".
1. Снимите крышку с бачка тормозной
жидкости.
2. Снимите передние колеса.
3. Отсоедините разъем от левого
(Х88/14) или правого (Х88/13) датчика
износа тормозных колодок.
4. Снимите крышку (2).
Примечание: при установке нанесите
на внутреннюю сторону крышки (2)
смазку. В противном случае под нее
может попасть влага и способствовать
возникновению коррозии суппорта.
5. Отверните болт (3).
Примечание: при установке замените
болт (3) на новый.
Момент затяжки........................34 Н-м
6. Поднимите суппорт (4), зафиксируйте
его от падения и снимите тормозные
колодки.
Примечание:
- При установке не наносите мастику
или смазку на тормозные колодки.
- Всегда заменяйте датчик износа
накладок тормозных колодок и устанавливайте
его на внешнюю
тормозную колодку.
7. Очистите тормозной механизм и проверьте
толщину накладок тормозных колодок
и тормозных дисков (см. подраздел
"Проверки"). Замените пружины (5).
Предельный износ накладок.......... 3 мм
Тормозной диск:
толщина..................................... 28 мм
предельный износ..................... 25 мм
торцовое биение......менее 0,03 мм
неплоскостность.....менее 0,04 мм
8. При помощи специального инструмента
утопите поршень в тормозной
цилиндр.
Примечание:
- При затрудненном перемещении
поршня, замените тормозной суппорт.
- После того как поршень будет
утоплен в цилиндре, пыльник должен
полностью сложиться и не топорщиться.
В противном случае,
пыльник может быть поврежден
при установке тормозных колодок.
9. Установка производится в порядке,
обратном снятию.
10. Перед запуском двигателя нажмите
на педаль тормоза несколько раз,
чтобы прижать тормозные колодки к
дискам.
11. Проверьте уровень тормозной жидкости
(см. главу "Техническое обслуживание
и общие процедуры проверки и
регулировки").
12. Проверьте тормозную систему на
отсутствие утечек.
Снятие и установка суппорта
Примечание: при снятии и установке
руководствуйтесь сборочным рисунком
"Снятие и установка суппорта".
1. Снимите крышку с бачка тормозной
жидкости.
2. Снимите переднее колесо.
3. Отверните болт (1) и снимите левый
(S10/1) или правый (S10/2) датчик
износа накладок тормозных колодок.
Снимите также провод (2) датчика.
Момент затяжки..........................8 Н-м
4. Отсоедините тормозной шланг (3).
Немедленно установите заглушки на
открывшиеся отверстия в суппорте (5)
во избежание попадания загрязнений
в систему. Проверьте тормозной
шланг (3) на отсутствие трещин и потертостей,
при необходимости, замените
его.
Примечание: при установке убедитесь,
что тормозной шланг (3) не
перевернут и располагается на достаточном
расстоянии. В противном
случае тормозной
