Зняти електромагнітну муфту ввімкнення вентилятора
Знімаємо електромагнітну муфту для ремонту або заміни при виході її з ладу, а також при ремонті двигуна.
Від'єднуємо клему дроту від "мінусового" виведення акумуляторної батареї.
Знімаємо ремінь вентилятора.

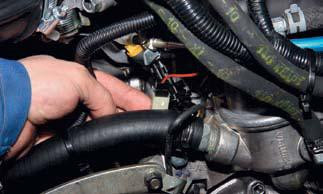

Натиснути на фіксатор...

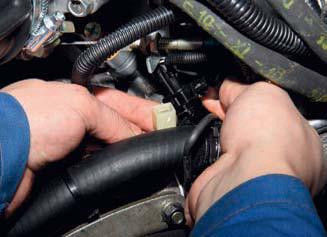

... Роз'єднуємо колодки дроту електромагнітної муфти вентилятора і жгута дротів системи керування двигуном.

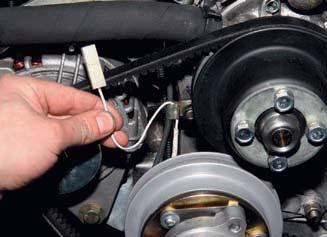

Виводимо провід електромагнітної муфти з держака.

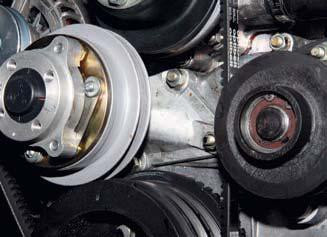

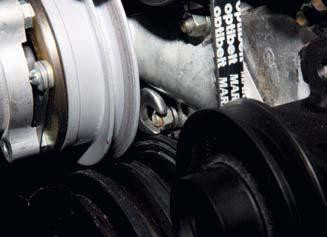

Крикштейн осі електромагнітної муфти кріпиться до шпилячків приводу ГРМ три гайки.

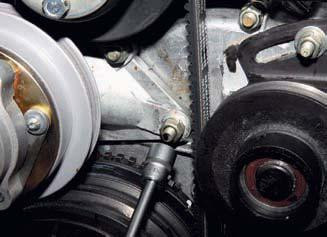

Рожковий ключ «на 13» відвертається гайку кріплення кронштейна муфти, розташовану під шківом вентилятора.
Дві інші гайки кріплення кронштейна вісі муфти відвертається головкою того ж розміру.

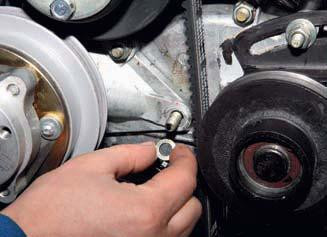

Знімаємо зі шпиля кришки приводу ГРМ пружинні шайби...

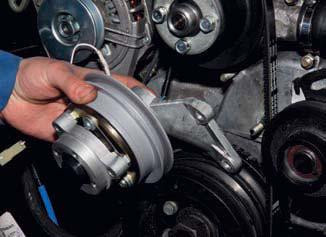

...і електромагнітну муфту вентилятора в складі.
Затискаємо кронштейн вісі муфти в тиски.

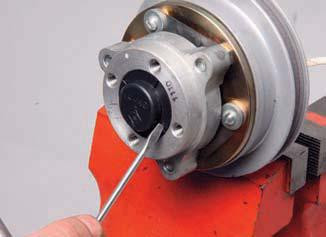

Шлицевою отворкою піддягаємо пластмасовий ковпачок, який закриває гайку...

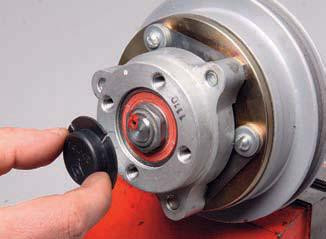

...і знімаємо його.
П'ясок гайки зам'ють в пазу осі.
Перед відвертанням гайки бород-
ком выправляем замяте.

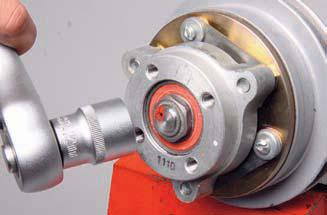

Головою « на 22» відвертаємо гайку...

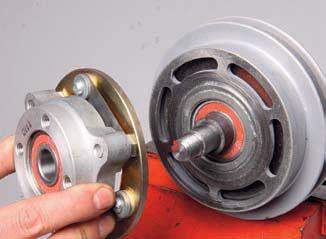

...і знімаємо сходинку вентилятора
с оси.
Знімаємо з осі шайбу...

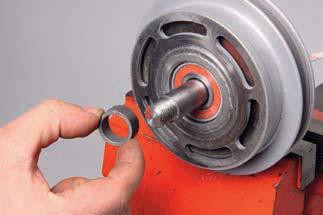

... і розпірну втулку.

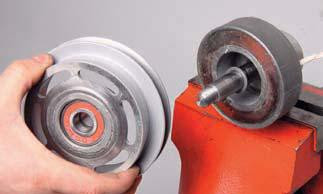

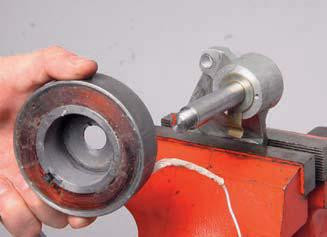

Знімаємо шків вентилятора.

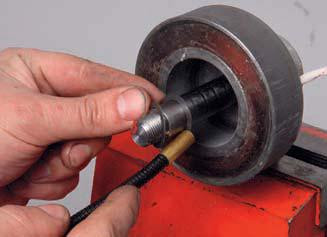

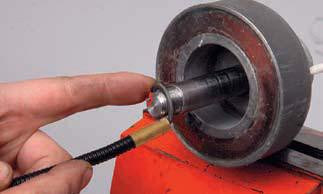

За допомогою магнітної « вказівки» знімаємо з осі ворсинку...

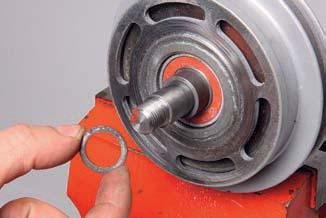

...і регулювані шайби (у даному випадку їх чотири).

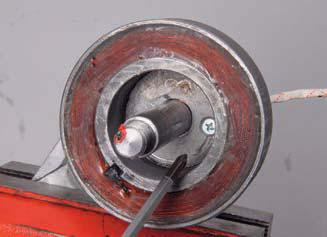

Хрестоподібною отверткою відвертаємо гвинт посилення електромагнітного до кронштейну осі...
...і знімаємо електромагнітне.
| Основні | |
|---|---|
| Виробник | ДК |
| Країна виробник | Україна |
| Стан | Новий |
| Вид запчастини | Ремінь |
| Користувацькі характеристики | |
| Марка | ГАЗ |
| Модель | Газель |
| Тип техніки | Вантажний автомобіль |
| Тип запчастини | Оригінал |
| Сумісність з маркою | ГАЗ |
| Сумісність з моделлю | Газель |

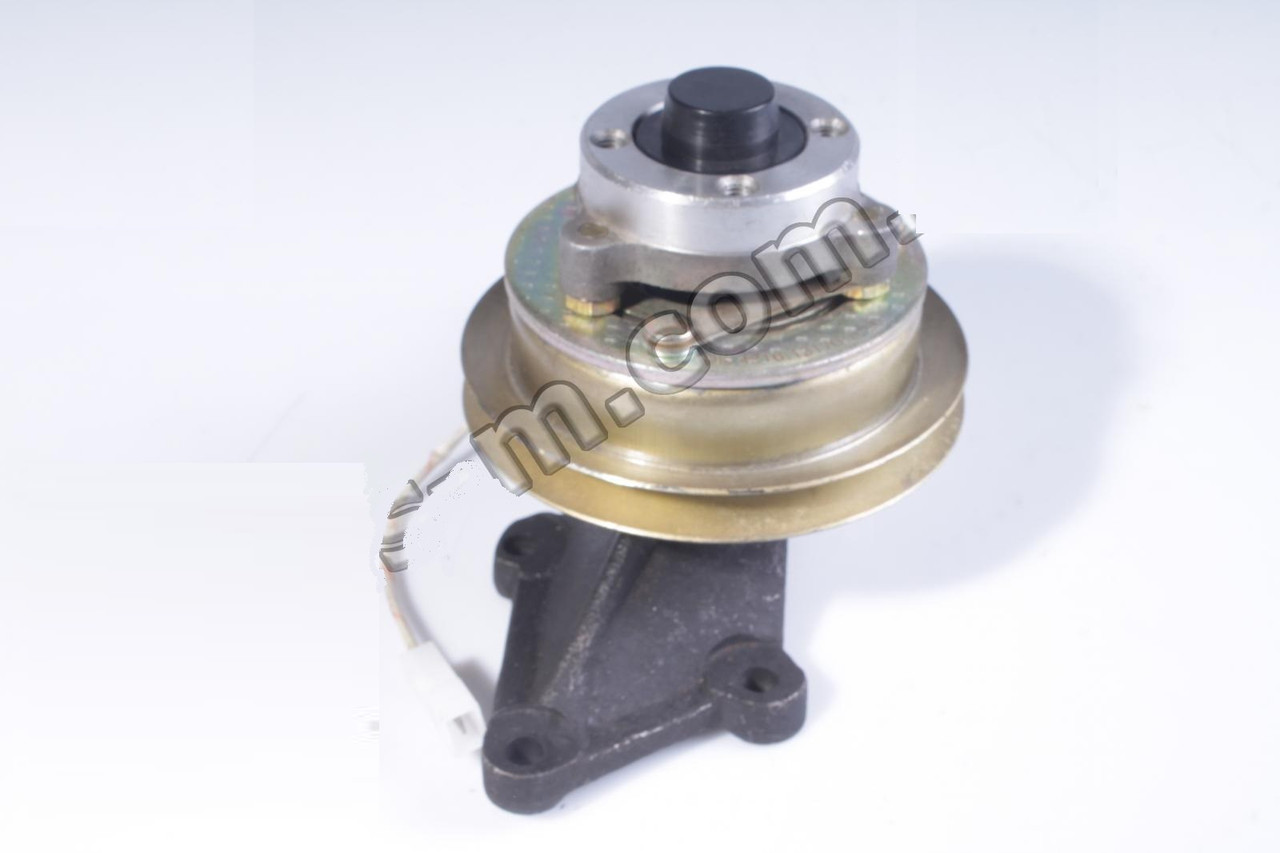

Муфта електромагнітна Газель Бізнес двигун 4216 (під клиновий ремінь AVX13, ЕМУ-1) ТЕРМОКАМ (ДК)
