Амортизатор задней подвески гидравлический телескопический двухстороннего действия. Он прикреплен болтом к кронштейну продольного рычага подвески. Шток прикреплен к верхней опоре пружины подвески
через резиновые подушки и опорную шайбу. Детали амортизатора показаны на рисунке. В ступице установлен двухрядный радиально-упорный подшипник, подобный подшипнику ступицы переднего
колеса, но меньшего размера. В отличие от ступицы переднего колеса, на которую внутреннее кольцо подшипника устанавливается с гарантированным натягом, на ступице заднего колеса подшипник на оси имеет переходную посадку.

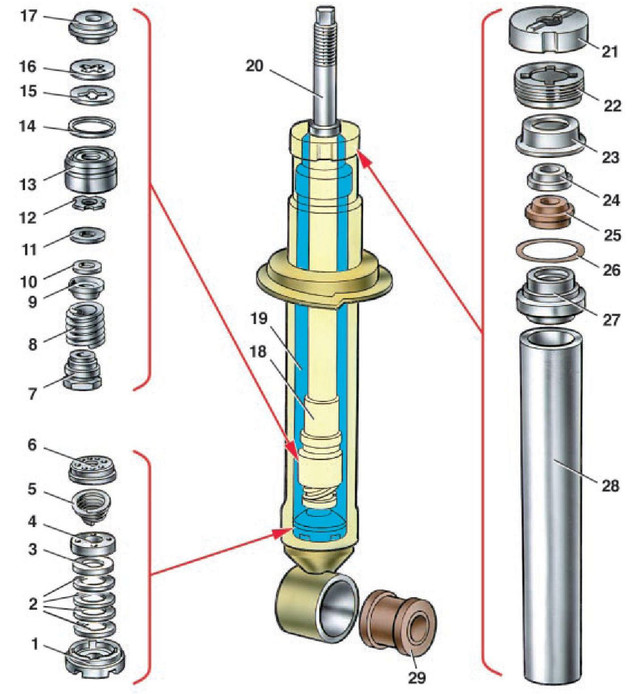

Детали амортизатора задней подвески: 1 ― корпус клапана сжатия; 2 ― диски клапана сжатия; 3 ― дроссельный диск клапана сжатия; 4 ― тарелка клапана сжатия; 5 ― пружина впускного клапана; 6 ― обойма клапана сжатия; 7 ― гайка клапана отдачи; 8 ― пружина клапана отдачи; 9 ― тарелка клапана отдачи; 10 ― шайба; 11 ― диск клапана отдачи; 12 ― дроссельный диск клапана отдачи; 13 ― поршень; 14 ― кольцо поршня; 15 ― тарелка перепускного клапана; 16 ― пружина перепускного клапана; 17 ― ограничительная тарелка; 18 ― дистанционная втулка; 19 ― резервуар; 20 ― шток; 21 ― опора буфера сжатия; 22 ― гайка; 23 ― обойма сальника; 24 ― захисне кільце штока; 25 ― сальник; 26 ― ущільнювальне кільце резервуара; 27 ― направляюча втулка штока; 28 ― циліндр; 29 ― резинометаллический шарнір.
