2 020 ₴
Заміна дефектних гільз циліндрів.
Замінити дефектні гільзи циліндрів новими наступним чином:
а) за допомогою комбінованого знімача выпрессовать стару гільзу. Вставивши лапки знімача в циліндр двигуна, слід уперти шпильки в блок і розсунути ніжки розтискного болтом. Далі, обертаючи гвинт, выпрессовать гільзу з циліндра;
б) ретельно очистити від накипу і корозії посадочні поверхні ущільнення на гільзі та на блоці;
в) вставити відремонтовану гільзу з прокладкою з м'якої міді в циліндр, з якого вона вийнята. Гільза повинна входити в циліндр вільно, без зусиль і виступати над порожниною блоку на 0.02 - 0.10 мм. Зручніше попередньо перевірити величину утопания гільзи в циліндрі без прокладки. Утопание повинно бути в межах 0.20 - 0.25 мм;
г) закріпити гільзу власником, щоб вона не випала;
Примітка
Проверьте зазоры между поршнями и гильзами. Номинальный зазор составляет 0,024 -0,048 мм, предельно допустимый - 0,25 мм. Поршни и гильзы разбиты на пять размерных групп по диаметру: А, Б, В, Г и Д. Буква, обозначающая группу гильзы, нанесена на нижнюю центрирующую часть гильзы. Зазор можно определить, измерив диаметр поршня и гильзы. Диаметр поршня измеряют в плоскости, перпендикулярной оси поршневого пальца, и на 8,0 мм ниже оси пальца. Диаметр гильзы измеряют не менее чем в трех поясах в пределах 15-100 мм от верхней кромки гильзы, в двух перпендикулярных направлениях. Якщо немає інструменту для вимірювання внутрішнього діаметра гільз, їх знос приблизно можна оцінити за величиною сходинки між робочою
поверхнею (за якою працюють поршневі кільця) і неробочої (у верхній частині гільзи). Якщо сходинка добре відчувається
пальцем, гільза сильно зношена й вимагає розточки або заміни.
При заміні гільз нові гільзи вставляють в блок циліндрів так, щоб буква, що позначає групу гільзи, розташовувалася
в поперечній площині. Гільза повинна входити в блок абсолютно вільно. Гільза встановлена з мідною прокладкою в блоці,
повинна виступати над поверхнею блоку на 0,02-0,1 мм. Різниця виступання гільз по циліндрах повинна бути не більше 0,055 мм (це забезпечується підбором гільз по довжині або їх осаживанием з деформацією мідної прокладки). Перш ніж виймати
гільзи з блоку, їх треба позначити щоб при складанні встановити на те ж місце в те ж положення, в якому вони стояли до розбирання. При використанні старих гільз потрібно зняти (наприклад, шабером) неизношенный поясок у верхній частині гільзи,
врівень з дзеркалом циліндра.
| Основні | |
|---|---|
| Країна виробник | Україна |
| Марка | ГАЗ |
| Модель | Газель |
| Сумісність | ГАЗ Соболь 1998- |
| Сумісність з маркою | ГАЗ |
| Сумісність з моделлю | Газель |
| Тип запчастини | Аналог |
| Тип техніки | Вантажний автомобіль |
| Виробник | УАЗ |

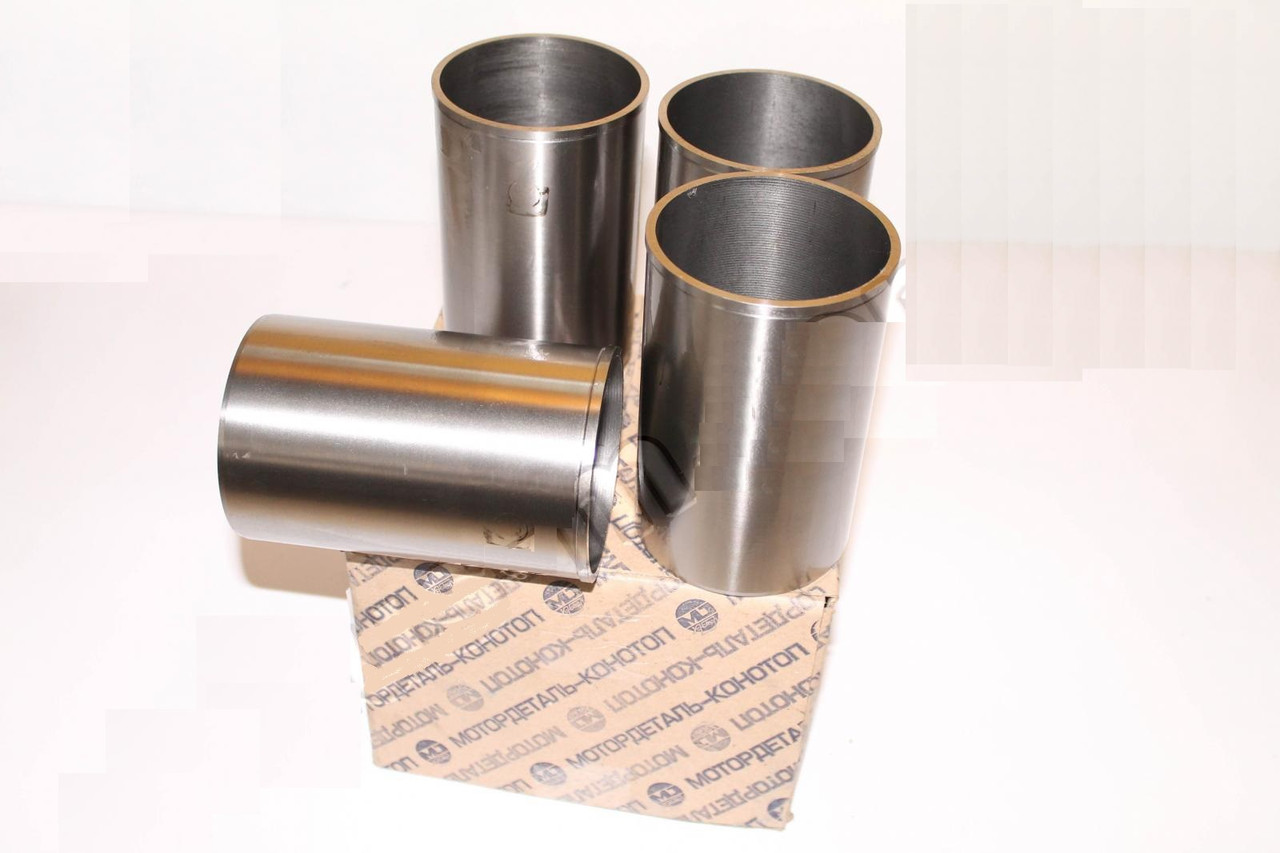

Гільза блоку циліндра Газель, двигун УАЗ 4215, 4216 (Д=107) (комплект 4шт) (виробництво р. Конотоп)
