Установка і дефектовка втулок клапана.
Перевірте стан сідел клапанів. На робочих фасках сідел не повинно бути слідів зносу, раковин і корозії. Незначні пошкодження (дрібні ризики, подряпини тощо) можна видалити притиранням клапанів.
ПРИМІТКА
Більш значні дефекти сідел клапанів
усувається шліфуванням.

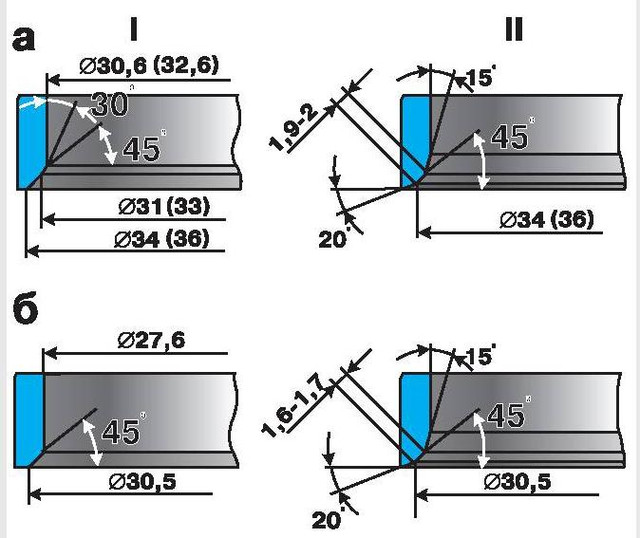

Розміри сідел клапанів: а - сідло впускного клапана; б - сідло випускного клапана; I - нове сідло; II - сідло після ремонту При шліфуванні витримайте розміри, зазначені на мал. Спочатку шліфується фаска під кутом 20°, потім фаска під кутом 45°. Після шліфовки потрібно притерти клапани, потім ретельно очистити і продути стисненим повітрям головку блоку, щоб в каналах і камерах згоряння не залишилося частинок абразиву. У дужках дані відрізняються розміри для двигуна ВАЗ-21083.
Перевірте зазор між направляючими втулками і клапанами (рис.
ПРИМІТКА
Розміри клапанів та їх направляючих втулок
Зазор між клапаном і направляючою втулкою, мм:
номінальний для впускних клапанів....................0,022-0,055;
номінальний для випускних клапанів.................0,029-0,062;
гранично допустимий зазор для впускних і випускних клапанів ...0,3. Зазор обчислюється як різниця між діаметром отвору у втулці і діаметром стрижня клапана. Якщо зазор менший гранично допустимого, спробуйте замінити клапан. Якщо зазор перевищує гранично допустимий, замініть напрямну втулку.

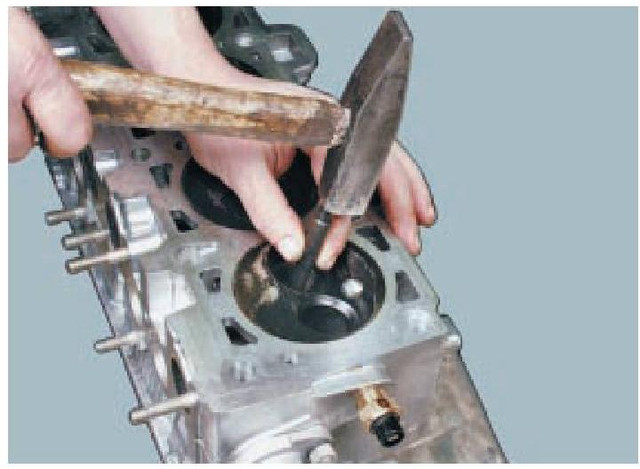

Выпрессуйте з боку камери згорання дефектну втулку спеціальною оправкою.

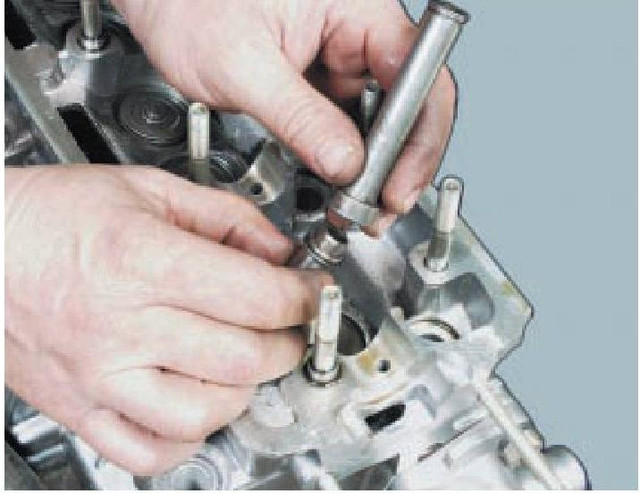

Вставте нову втулку в спеціальну
оправку.
ПРИМІТКИ

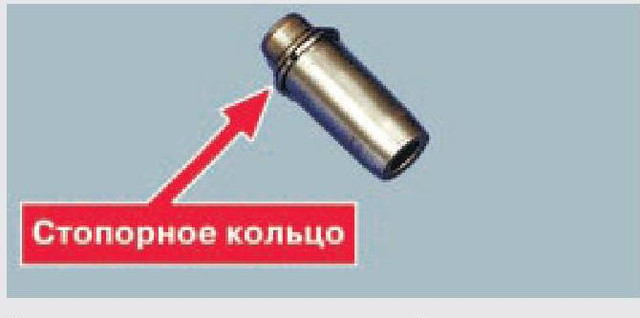

В якості запасних частин поставляються втулки зі стопорними кільцями. Втулки мають збільшений на 0,2 мм зовнішній діаметр і зменшений діаметр отвору під клапан.

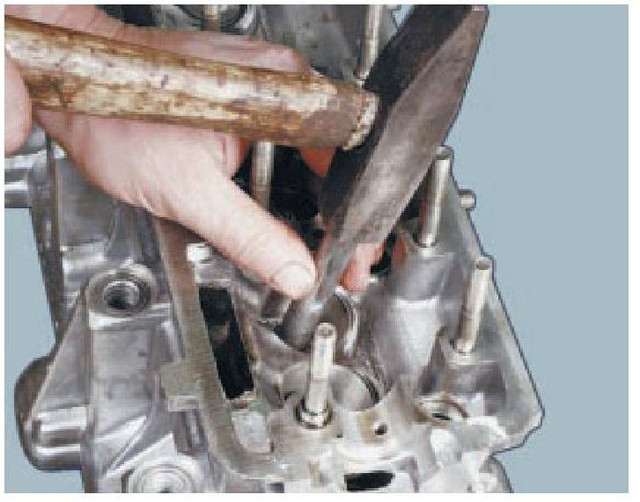

Запрессуйте з допомогою оправки втулку з боку розподільного вала до упору стопорного кільця в головку блоку циліндрів.

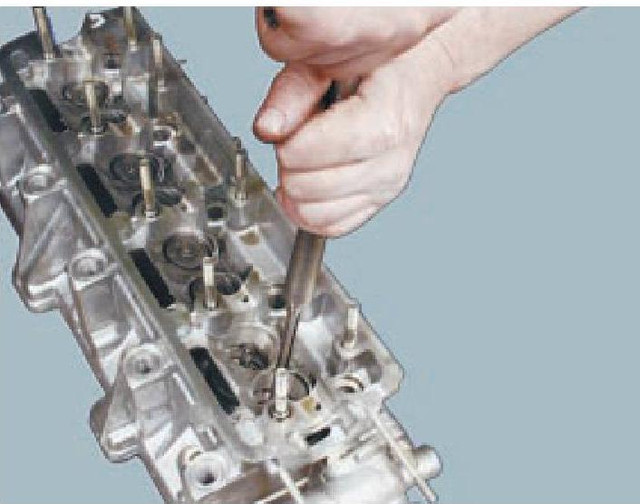

Розгорніть отвір у втулці з допомогою
розгортки до 8,0 22 -8 ,04 0 мм для впускних
клапанів і до 8 ,0 29-8,047 мм - для випускних.
Після цього прошлифуйте сідла
клапанів, як описано вище, центрируя інструмент
по отвору у втулці.
| Основні | |
|---|---|
| Сумісність з маркою | ВАЗ |
| Сумісність з моделлю | 2114, 2115, 2108, 2109, 21099, 2113 |
| Тип техніки | Легковий автомобіль |
| Тип запчастини | Оригінал |
| Виробник | SM |
| Країна виробник | Німеччина |
| Код запчастини | 882807-4 |
| Стан | Новий |
| Користувальницькі характеристики | |
| Марка | ВАЗ |
| Модель | 2108 |
| Сумісність з: | ВАЗ 2108 1984-2003, ВАЗ 2109 1987-2011 |

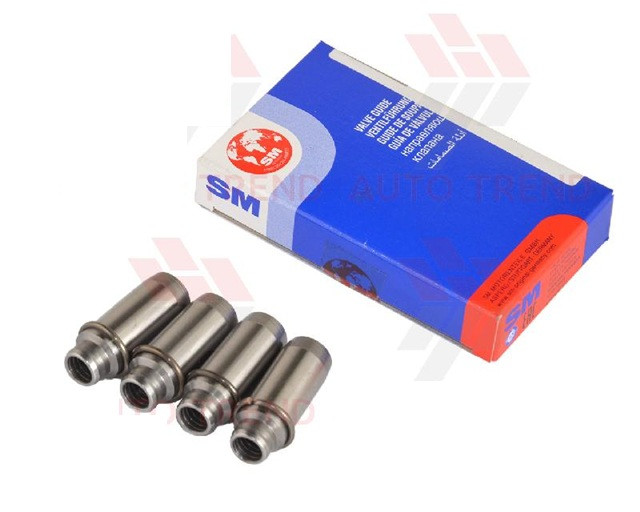

Втулка напрямна клапана ВАЗ 2108, 2109, 21099, 2115 стандарт впуск (комплект 4шт) (SM)
