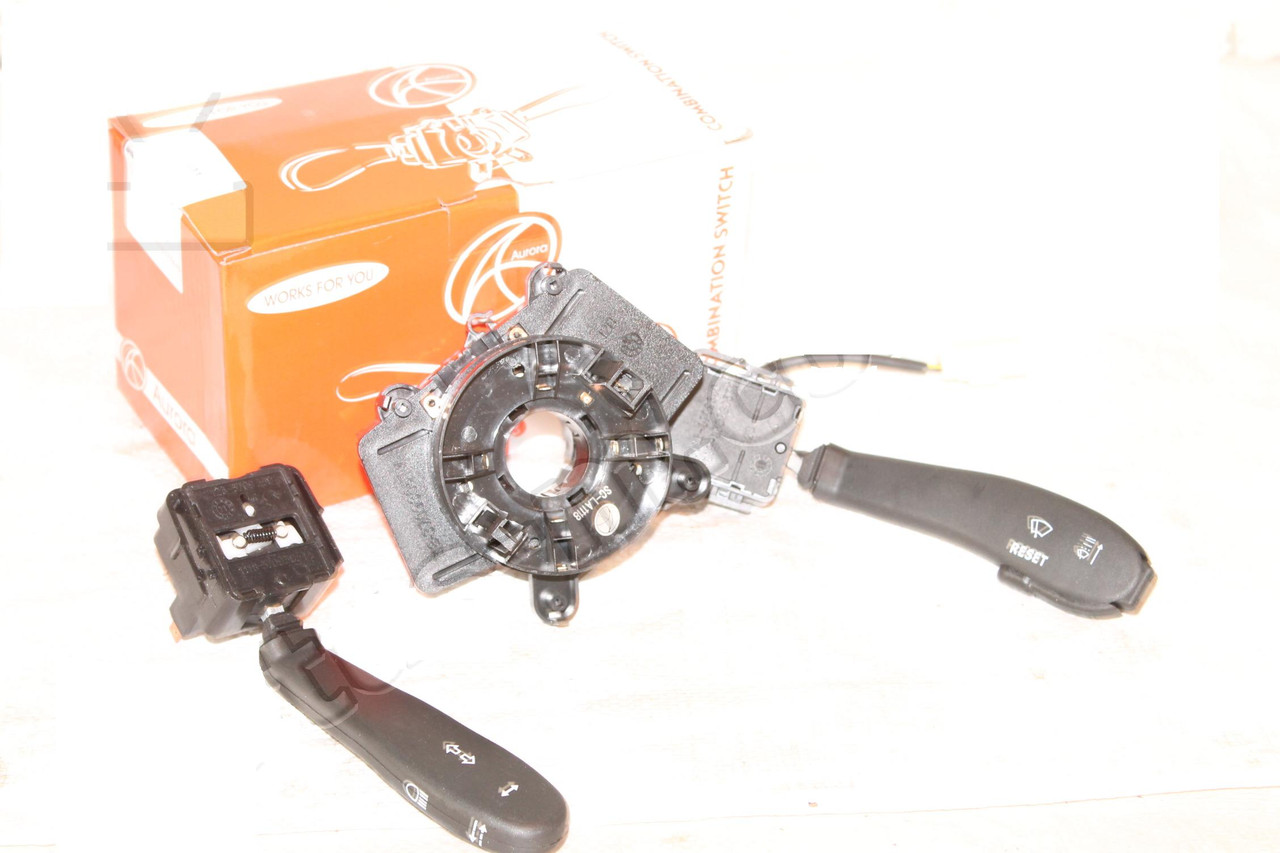

Підрульовий перемикач ВАЗ 1118 (тубус) у зборі (виробництво AURORA,Poland)

ПІДРУЛЬОВІ ПЕРЕМИКАЧІ -ЗНІМАННЯ, ПЕРЕВІРКА І УСТАНОВКА
Підрульові перемикачі слід знімати окремо в разі їх перевірки і заміни. Перед розбиранням рульової колонки і інших подібних робіт підрульові перемикачі доцільно зняти разом із з'єднувачем.
Для виконання роботи потрібно мультиметр.
Зняття підрульових перемикачів
1. Готуємо автомобіль до виконання роботи і від'єднуємо клему дроти від негативного висновку акумуляторної батареї.
2. Знімаємо декоративні накладки рульової колонки.
3. Стиснувши пружинні фіксатори правого перемикача, витягаємо

його з з'єднувача разом з підключеною колодкою джгута проводів.

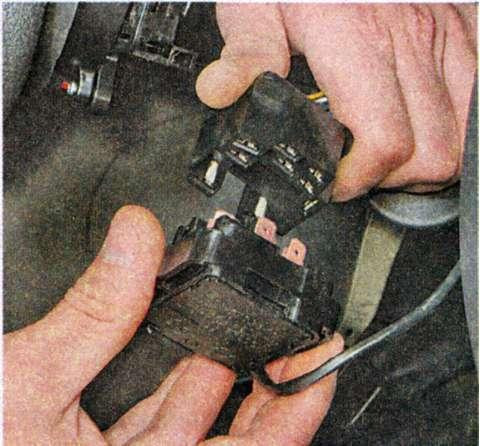

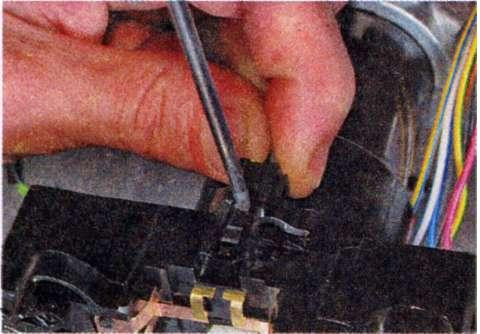

4. Від'єднуємо колодку джгута проводів від перемикача.

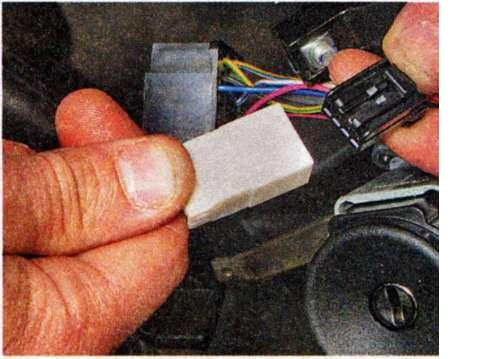

5. Роз'єднуємо колодку джгута проводів кнопок керування маршрутним комп'ютером.

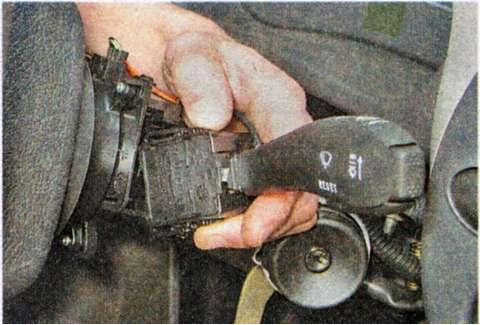

6. Аналогічно знімаємо лівий підрульовий перемикач.
Перевірка
Мультиметром в режимі омметра перевіряємо замикання контактів у перемикачі при різних положеннях важеля перемикача.
Установка підрульових перемикачів
Встановлюємо перемикачі в зворотній послідовності.
Зняття з'єднувача
1. Знімаємо декоративні накладки рульової колонки.
2. Знімаємо рульове колесо.
3. Знімаємо підрульові перемикачі (див. вище).

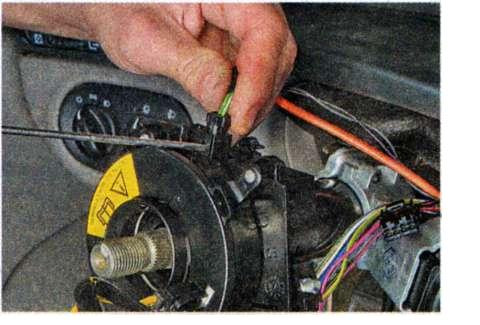

4. На автомобілях з подушкою безпеки водія від'єднуємо колодку проводів від контактного кільця.

Замечание
Снять соединитель можно в сборе с контактным кольцом. При необходимости отворачиваем четыре само-реза и снимаем контактное кольцо с рулевого вала.

Предупреждение!
При снятии рулевого колеса подвижная часть контактного кольца фиксируется запорным механизмом, что предотвращает ее вращение. Не следует нажимать на кольцо фиксатора, и вращать подвижную часть контактного кольца. В результате при сборке может быть нарушено центральное положение подвижной части кольца. При этом велика вероятность повреждения контактного кольца при повороте рулевого колеса в одно из крайних положений.

5. Від'єднуємо колодку проводів
вимикач звукового сигналу.

6. Торцевим ключем на 8 мм

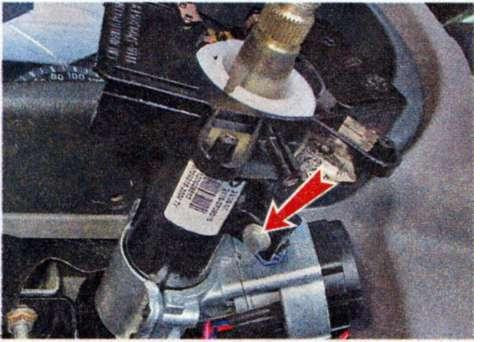

послаблюємо затягування болта кріплення
з'єднувача підрульових перемикачів
і знімаємо з'єднувач
з рульової колонки

Встановлення з'єднувача
1. Встановлюємо з'єднувач на рульову колонку.
2. Злегка затягуємо стяжний болт кріплення з'єднувача (так, щоб положення перемикача можна було змінювати зусиллям руки).
Зауваження
Необхідно встановити з'єднувач підрульових перемикачів в таке положення, при якому центральний саморіз кріплення нижньої накладки рульової колонки можна було б загорнути у відповідний отвір з'єднувача.
3. Встановлюємо нижню прокладку рульової колонки на місце і хрестовою викруткою завертаємо два самореза кріплення накладки до поперечці панелі приладів.
4. Регулюємо положення з'єднувача на рульовій колонці, домагаючись можливості загортати центральний саморіз кріплення накладки рульової колонки у відповідний отвір з'єднувача.
5. Знайшовши оптимальне положення з'єднувача, вивертаємо два самореза і знімаємо нижню прокладку рульової колонки.
6. Не зміщуючи з'єднувач, затягуємо болт його кріплення.
7. Подальшу роботу виконуємо в послідовності, зворотному зняттю.
