АМОРТИЗАТОРИ
ОСОБЛИВОСТІ КОНСТРУКЦІЇ
Амортизатори передньої і задньої підвісок відрізняються розмірами способом кріплення верхньої частини. Крім того передній амортизатор має інші параметри робочої характеристики. Внутрішні конструктивні елементи та принцип роботи амортизаторів практично однакові. Задній амортизатор складається з резервуара 19 (рис ) з вушком клапана стиску (поз. 3, 3 4, 5, 6, 7), робочого циліндра 21 штока 20 з поршнем 10 і клапанами віддачі і перепускним і кожуха 22 і вушком. Резервуар 19 виготовлений із сталевої труби до нижнього кінця якої приварена отвір 1, а у верхній частині нарізане різьблення для гайки 29. У виточку вушка вставлений корпус 2 клапана стиску в зборі з дисками клапана. Він підгорнутий до виточками робочим циліндром 21 Кільцеве простір між резервуаром і циліндром заповнене рідиною. Всередині робочого циліндра розташований шток 20 з поршнем 10. Поршень має вертикальні канали розташовані по двох кіл, Канали малої окружності закриті знизу дисками 12 і 15 клапана віддачі а на великий зверху тарілкою 16 перепускного клапана.
Клапан стиснення розташований в нижній частині циліндра. У корпусі 2 клапана выполненогнездо до якого підібгані пружиною 5 через
тарілку 7 диски 3 і 4. Диск 4 дросельний має виріз, через який дросилируется рідина при малій швидкості переміщення
поршня. В нижній частині корпуса клапана виконана циліндрична проточка і чотири вертикальних каналу. а в обоймі 6 ― шість
бічних і одне центральне отвір через які рідина проходить з резервуара в циліндр і назад. Зверху в циліндр встановлена напрямна втулка 23, яка ущільнена в резервуарі кільцем 24, а вихід штока ― сальником 26 з обоймою 25. Всі деталі, розташовані у верхній частині циліндра підібгані гайкою 29.У вушка амортизаторів запресовані резинометалічні шарніри 38.
| Основні атрибути | |
|---|---|
| Виробник | Hola |
| Країна виробник | Нідерланди |
| Марка | ВАЗ |
| Модель | Нива |
| Сумісність з маркою | ВАЗ |
| Сумісність з моделлю | Нива |
| Стан | Новий |
| Тип запчастини | Оригінал |
| Тип техніки | Легковий автомобіль |
| Код запчастини | S443 |
| Користувальницькі характеристики | |
| Розташування | Передня |

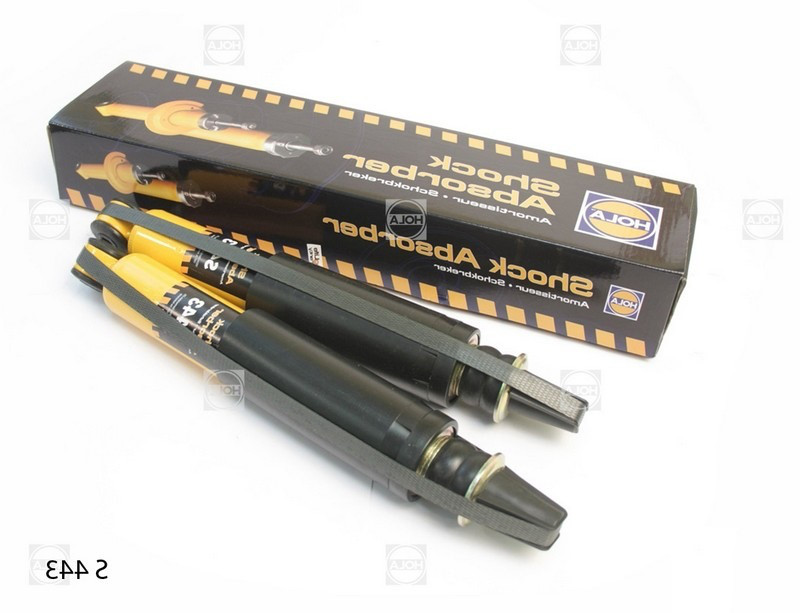

Амортизатор ВАЗ 2123 НИВА-ШЕВРОЛЕ передній газомасляний (виробництво HOLA)
