708 ₴
ЭЛЕКТРОДВИГАТЕЛЬ ОТОПИТЕЛЯ.
Особенности конструкции
Электродвигатель типа 45.3730, с возбуждением от постоянных магнитов.
Схема включения электродвигателя вентилятора отопителя: 1 ― монтажный блок; 2 ― выключатель зажигания; 3 ― дополнительный резистор; 4 ― электродвигатель вентилятора отопителя; 5 ― переключатель электродвигателя отопителя; А ― к выводу «30» генератора
Для получения малой частоты вращения служит дополнительный резистор. Он закреплен винтом с левой стороны кожуха
радиатора отопителя. Резистор имеет две спирали ― одну сопротивлением 0,23 Ом и вторую ― 0,82 Ом. При включении в цепь
питания электродвигателя обеих спиралей обеспечивается 1-я скорость вращения вентилятора, если включена спираль сопротивлением 0,23 Ом ― 2-я скорость. При включении электродвигателя без резистора ротор вентилятора вращается с максимальной 3-й скоростью (4100 мин-1). Данные для проверки электродвигателя вентилятора отопителя Частота вращения вала при нагрузке электродвигателя рабочим колесом* при напряжении 12 В и температуре (25+10) °С, мин-1............................... 4100+200
Потребляемая сила тока при указанной нагрузке и частоте вращения, А,
не более................................................................14
Соответствует нагрузке вала моментом 0,216 Н*м
(0,022 кгс*м).
| Основні атрибути | |
|---|---|
| Виробник | Aurora |
| Країна виробник | Польща |
| Марка | ВАЗ |
| Модель | Газель |
| Сумісність | ВАЗ 21099 1990-2011, ВАЗ 2109 1987-2011 |
| Сумісність з маркою | ВАЗ |
| Сумісність з моделлю | Газель |
| Стан | Новий |
| Користувальницькі характеристики | |
| Тип запчастини | Оригінал |
| Тип техніки | Легковий автомобіль |

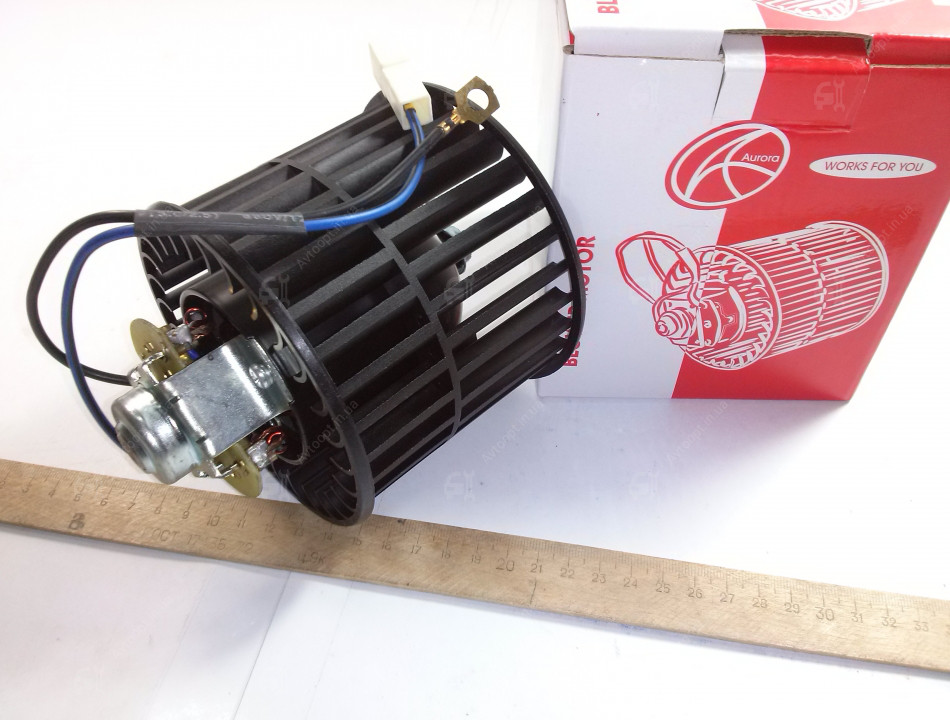

Електродвигун обігрівача (вентилятор) Газель, ВАЗ 2108, 2109, 21099 з 2003р. (AURORA, Польща)
