360 ₴
Зняття головки блоку циліндрів і прокладки ГБЦ (під головку блоку).
Виверніть болти кріплення головки блоку і в порядку, зворотному показаному на рис. 5.16, і витягніть їх разом з шайбами.
ПРИМІТКА
Так виглядає болт кріплення головки блоку.
Зніміть головку блоку циліндрів...
ПОПЕРЕДЖЕННЯ
Не можна забивати між головкою і блоком циліндрів викрутки або який-небудь інший інструмент, оскільки можна пошкодити поверхню головки блоку, прилеглу до блоку циліндрів.
... і прокладку блоку циліндрів...
ПРИМІТКА
Прокладки головок блоків циліндрів двигунів сімейств ЗМЗ-406 і ЗМЗ-405 різняться між собою: у прокладки двигуна ЗМЗ-405 в її передній частині є два додаткові отвори для проходу болтів кріплення кришки газорозподільного механізму.
Встановіть головку блоку в порядку, зворотному зняттю. Порядок затягування болтів кріплення головки блоку показаний на рис. 5.16. Болти кріплення головки блоку циліндрів затягніть в два етапи:
1-й - 40-6 0 Н'м (4,0-6,0 кгс'м);
2 - й - 130-145 Н'м (13,0-14,5 кгс'м).
Рис. 5 .1 6 . Послідовність затягування болтів кріплення головки блоку циліндрів двигунів
ЗМЗ-406 1, ЗМЗ-406 3, ЗМЗ-405 22 і ЗМЗ -405 24.
| Основні | |
|---|---|
| Виробник | ElringKlinger |
| Країна виробник | Німеччина |
| Вид прокладки | ГБЦ |
| Сумісність з маркою | ГАЗ |
| Сумісність з моделлю | Газель |
| Тип запчастини | Оригінал |
| Тип техніки | Вантажний автомобіль |

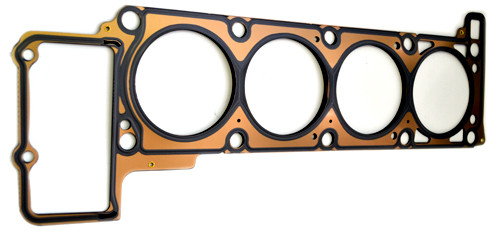

Прокладка ГБЦ Газель,Волга, двигун 409,405 метал з герметиком Євро 3 (виробництво ELRING,покупн.ЗМЗ)
