Головки блоку циліндрів

Розбирання і збірка головки блоку циліндрів.

Розбираємо головку блоку циліндрів для її ремонту – заміни клапанів або їх направляючих втулок, шліфування сідел клапанів, фрезерування площини прилягання до блоку циліндрів.
Укладаємо зняту головку блоку циліндрів на верстак. Якщо голівку демонтували в зборі з впускний трубою і випускним колектором, то відвертаємо гайки їх кріплення до головки блоку циліндрів і знімаємо трубу і колектор.
Для зняття корпусу термостата...

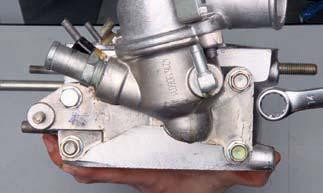

...накидним ключем «на 14» відвертаємо три болти і одну гайку кріплення корпусу термостата до голівці блоку циліндрів.

Знімаємо корпус термостата в зборі з датчиком температури охолоджуючої рідини.

З'єднання ущільнений паронитовой прокладкою.

При розбиранні клапанного механізму підкладаємо під тарілку демонтованого упор клапана – відрізок дерев'яного бруска. Стиснувши рассухаривателем пружини клапана, пінцетом витягаємо суха-
ри і знімаємо пружини з тарілкою і опорною шайбою пружин. Знімаємо з направляючої втулки клапана маслоотражательный ковпачок

Натиснувши на стрижень клапана...

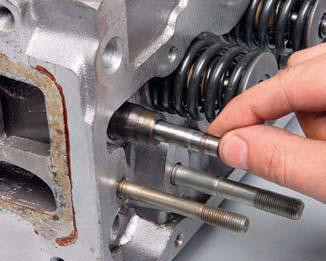

...витягаємо клапан з направляючої втулки.
Аналогічно демонтуємо інші клапани.
Перед складанням головки блоку циліндрів металевою щіткою видаляємо нагар з поверхні камер згоряння. Промиваємо камери згоряння та напрямні втулки гасом і продуваємо стисненим повітрям канали в головці блоку циліндрів. Збірку проводимо в зворотній послідовності. Встановлюємо нові мастильновідображальні ковпачки. Перед установкою направляючі втулки клапанів у наносимо на їх стрижень шар моторного масла. Перед установкою нової ущільнювальної прокладки очищаємо привалочные поверхні головки блоку і корпусу термостата від залишків старої прокладки.
