ЗНЯТТЯ, РЕМОНТ ТА УСТАНОВКА ШАТУННО-ПОРШНЕВОЇ ГРУПИ ДВИГУНІВ
З М З -4 0 6 1 , З М З -40 6 3,
З М З -4 0 5 2 2 І З М З -4 0 5 2 4

Шатунно-поршневу групу сімейств двигунів ЗМЗ-406 і ЗМЗ-405 знімають, ремонтують і встановлюють однаковими прийомами, процес ремонту показаний на прикладі двигуна ЗМЗ-40522. Відмінності перерахованих двигунів полягають тільки в розмірах деяких деталей. Вам вимагатиму ться: ключ гай чі «на 10», «на 12», «на 14», 12-гранны е голівки «на 14», головка «на 19», м олоток, пассатиж і вузькі з м і
губок і, набір щупів, оправка для установки поршнів.
1. Зніміть головку блоку циліндр

2.Ви поверніть одинадцять болтів і викрутіть чотири гайки кріплення масляного картера...

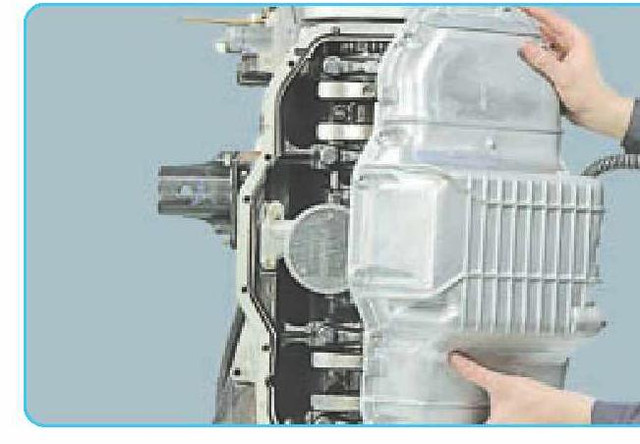

.. ..зніміть масляний картери його прокладку

5.Зніміть масляний насос

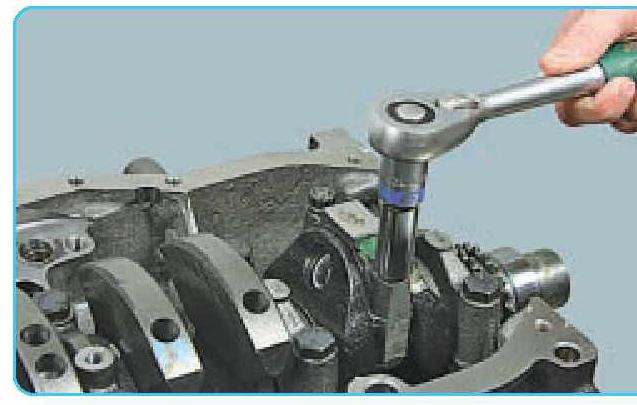

6. Відверніть дві гайки шатунних болтів...
7. ...і зніміть кришку шатуна. Якщо кришка сидить щільно, збийте її несильними ударами молотка

8.Вийміть з кришки вкладиш

9.Протолкніте поршень так, щоб він вийшов з циліндра...

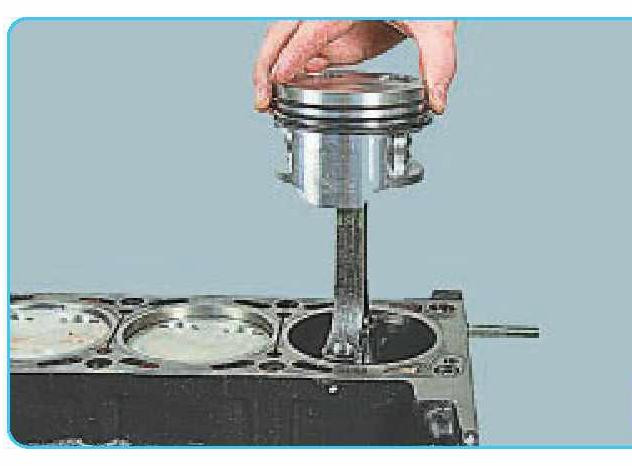

1 0 ....і вийміть його разом з шатуном. Вийміть з вкладиш шатуна.
ПРИМІТКИ
Якщо збираєтеся встановлювати колишні вкладиші, позначте їх номером циліндра. Виймати поршень з шатуном з циліндра потрібно обережно, щоб не пошкодити дзеркало циліндра. Перевірте мітки на шатуні і його кришці. Якщо мітки не видно, позначте шатун і кришку номером циліндра.
11. Вийміть інші поршні з шатунами.
