785 ₴
Застосовність.
|
---|
Разборка и сборка ступицы
Примечание: при разборке и сборке
руководствуйтесь сборочным рисунком
"Разборка и сборка ступицы заднего
колеса".
1. Снимите ступицу (5) заднего колеса.
2. Снимите тормозной диск (7) и фланец
диска (9).
3. Потяните наружное кольцо внешнего
конического подшипника (6) и отсоедините
его от ступицы (5).
4. Потяните наружное кольцо внутреннего
наружного подшипника (4).
5. Сборка производится в следующем
порядке:
а) Проверьте болты (8) на отсутствие
повреждений и, при необходимости,
замените их.
б) При помощи оправки установите
наружное кольцо внутреннего подшипника
(4).
в) За допомогою оправки установіть
зовнішнє кільце зовнішнього підшипника
(6).
г) Встановіть гальмівний диск (7) і
фланець (9) диска на маточину (5).
Момент затягування:
1 етап...........................................80 Н-м
2 етап.................... докрутити на 40 °
д) Встановіть маточину (5) заднього
колеса на місце.
Перевірка і регулювання
зазору підшипника

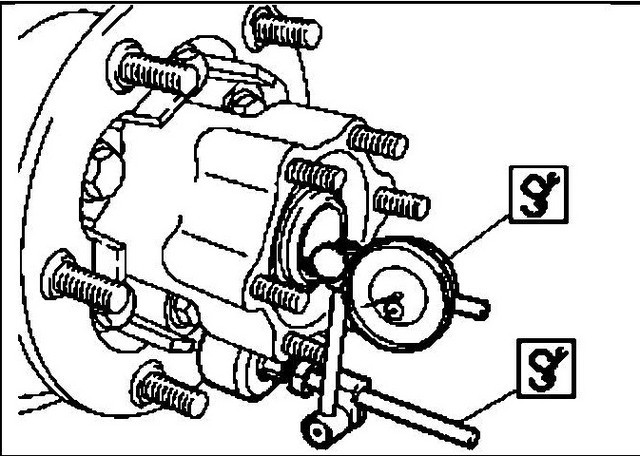

1. Вставте тримач стрілочного
індикатора на маточину так, щоб
стрілочний індикатор перебував на
одному рівні з трубкою держателя.
2. Перевірити вільний хід підшипника,
натиснувши і потягнувши на себе маточину
колеса.

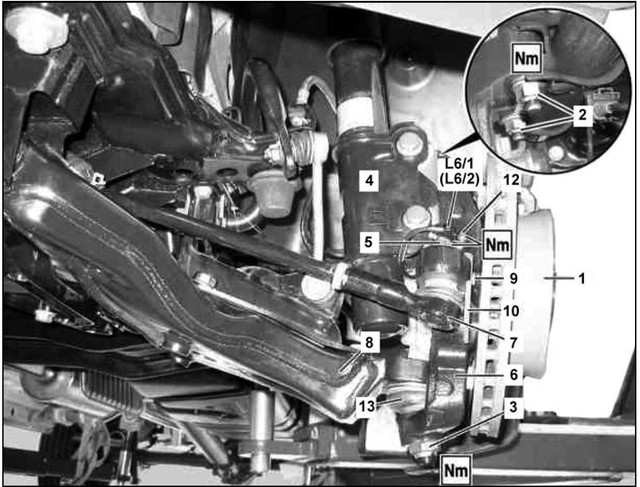

Зняття та установка ступиці і поворотного кулака. 1 - гальмовий диск,
2, 3, 5 - гайка, 4 - амортизатор, 6 - поворотний кулак, 7 - наконечник рульової
тяги, 8 - нижній важіль передньої підвіски, 9, 12 - болт, 10 - теплозахисний
кожух, 13 - кульова опора, L6/1 - датчик частоти обертання колеса
(передній лівий), L6/2 - датчик частоти обертання колеса (передній правий).

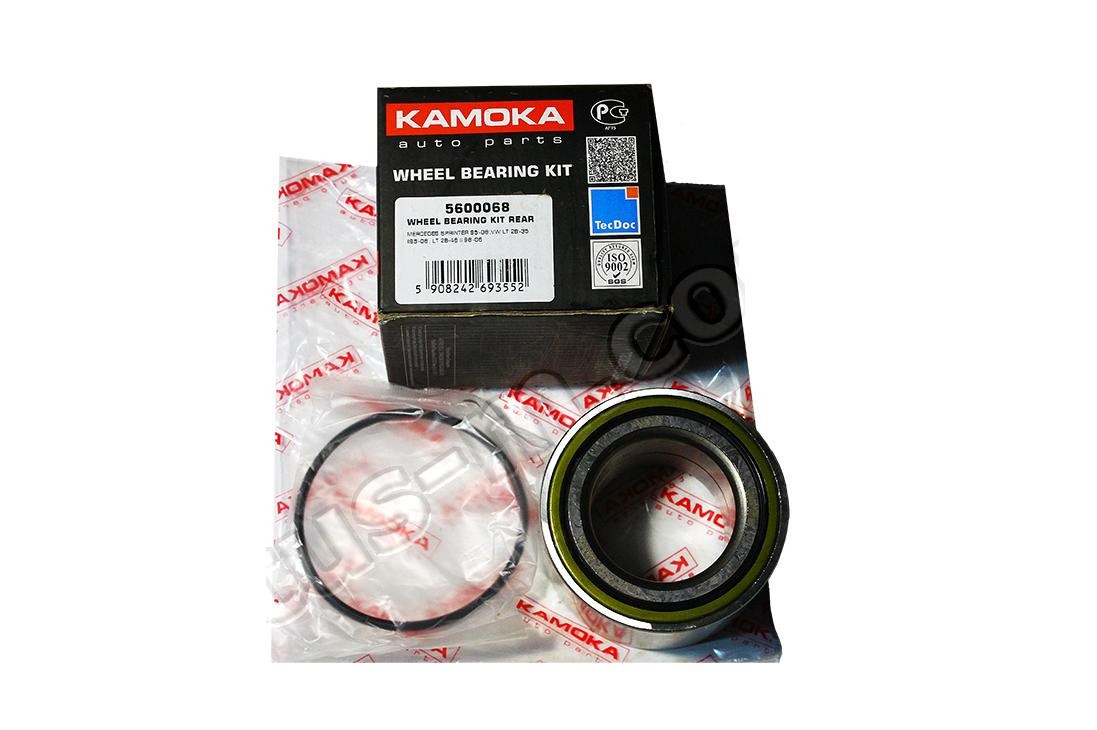

Основні атрибути | |
---|---|
Виробник | КАМОКА |
Країна виробник | Південна Корея |
Стан | Новий |
Марка | Iveco |
Тип запчастини | Оригінал |
Тип техніки | Вантажний автомобіль |
Модель | Daily |
Сумісність з маркою | Iveco |
Сумісність з моделлю | Daily |
Основні | |
Вид підшипника | Ступиці заднього колеса |
