9 690 ₴
Огляд валу розподільного на предмет зносу.
Огляньте розподільні вали. Якщо на шийках і кулачках з'явилися задираки раковини, тріщини, замініть вали.
Виміряйте діаметр шийок розподільних валів. Номінальний діаметр першої шийки (найближчій до зірочці) 42,0 ― 0,075 мм,
гранично допустимий ― 41,9 мм.
Номінальний діаметр інших шийок 35 +0,,°50 мм, гранично допустимий ― 34,9 мм. Якщо діаметр хоча б однієї шийки менше гранично припустимого значення, замініть розподільний вал.
Виміряйте висоту кулачків. Номінальна висота кулачка дорівнює (46,0±0,25) мм, гранично допустима ― 45,5 мм. Якщо висота
хоча б одного кулачка менше гранично припустимого значення, замініть розподільний вал. Дрібні подряпини на шийках
і кулачках зашліфуйте, а потім відполіруйте шийки і кулачки.
Встановіть розподільчий ваг на дві призми і індикатором виміряйте биття по середній шийці. Номінальна биття
0,025 мм, гранично допустимий ― 0,04 мм. Якщо биття більше, замініть розподільний вал.
Перевірити зазори в підшипниках розподільних валів. Для цього потрібно укласти в опору розподільного валу змащену
чистим моторним маслом циліндричну оправку діаметром 35,0 -0,02 мм для центрування кришки. Встановіть кришку розподільного валу, затягніть болти кріплення кришки моментом 19-23 Мм (1,9-2,3 кгсм). Вийміть оправку в бік заднього торця головки блоку циліндрів. Виміряйте внутрішній діаметр опори розподільного валу і обчисліть зазор як різниця діаметрів опори і відповідної шийки розподільного вала. Гранично допустимий зазор 0,15 мм. Якщо хоча
б в одному підшипнику розподільного валу зазор більше допустимого, замініть вал або головку блоку циліндрів. Кришки розподільного вала обробляють в зборі з головкою блоку, тому їх не можна міняти місцями. На кожній кришці вибитий порядковий номер. Нумерація кришок починається з передньої опори (найближчій до шестірні) розподільчого валу впускних клапанів. Потім нумеруються кришки розподільного вала випускних клапанів з боку шестерні розподільного
валу.
ПРИМІТКА
На задньому кінці розподільного вала
випускних клапанів встановлена пластина
датчика фази.
| Основні | |
|---|---|
| Виробник | Заволзький моторний завод |
| Країна виробник | Україна |
| Вид розподілвала | Універсальний |
| Марка | ГАЗ |
| Модель | Газель |
| Сумісність з маркою | ГАЗ |
| Сумісність з моделлю | Газель |
| Стан | Новий |
| Тип запчастини | Оригінал |
| Тип техніки | Вантажний автомобіль |
| Користувацькі характеристики | |
| Сумісність з: | Волга |

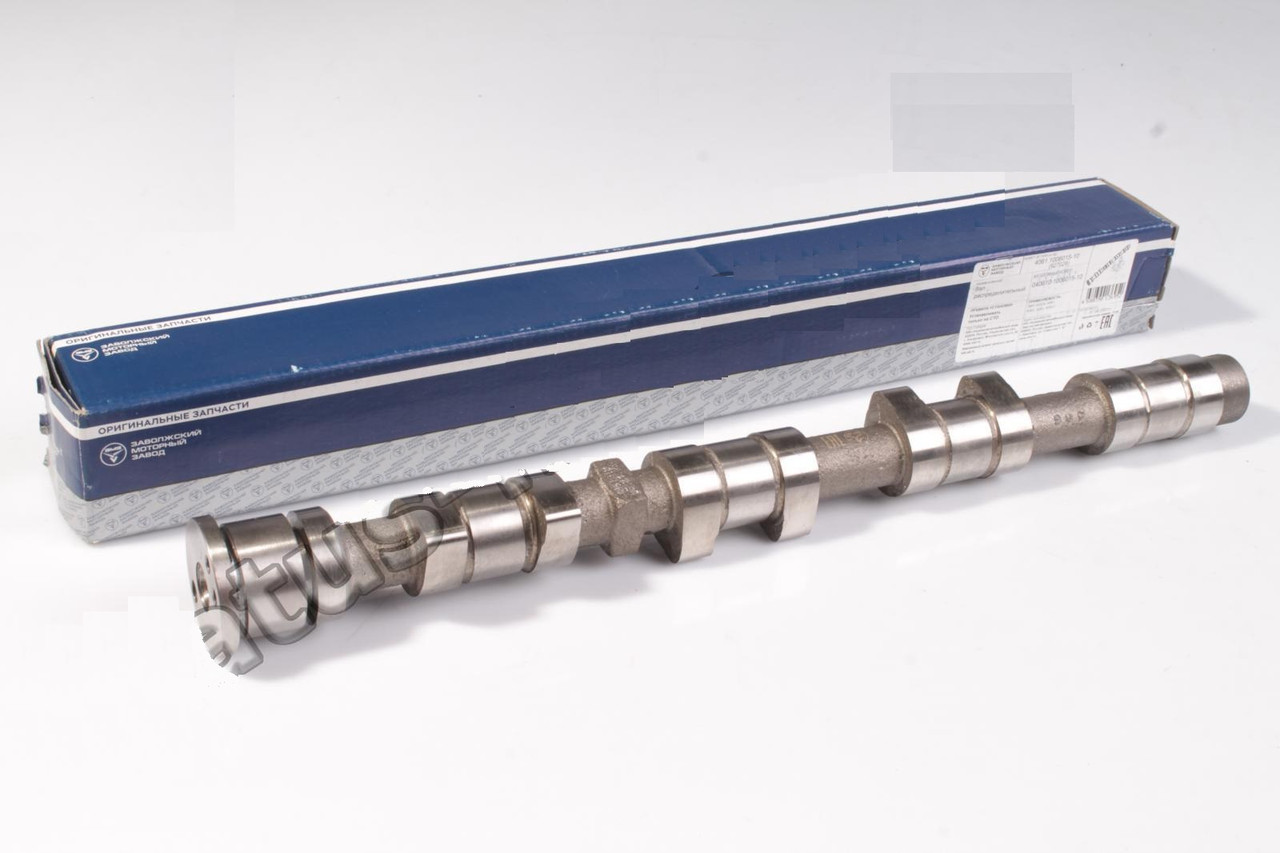

Вал розподільчий Газель,Волга, двигун.406,405,409 (карбюратор) (виробництво ЗМЗ)
