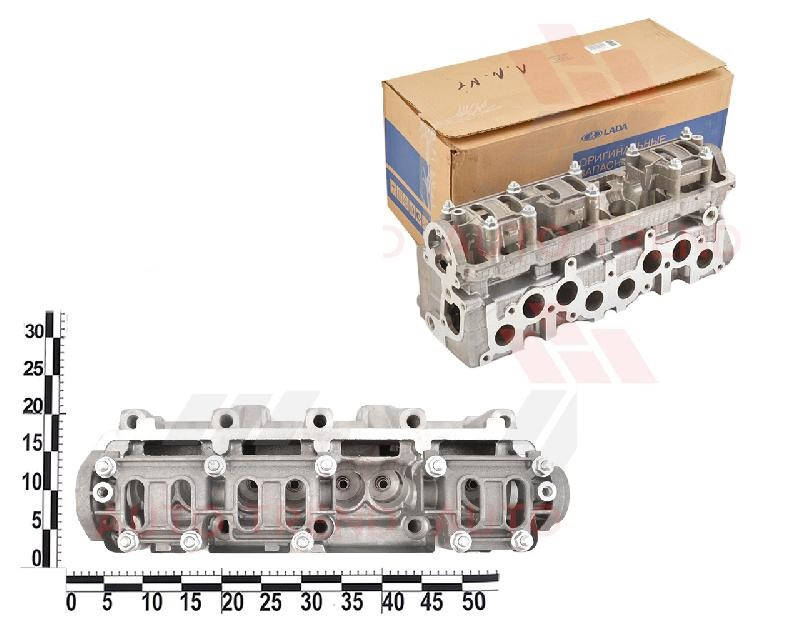

Зняття головки блока циліндрів.
У разі виявлення течі моторної оливи або охолоджувальної рідини в місцях з'єднання головки блока з блоком циліндрів
зніміть головку та замініть її прокладку. Теч може виникнути також через короблення головки блока внаслідок перегрівання.
Попередження!
Прокладка головки блока разова, тому під час кожного зняття головки блока прокладку необхідно замінювати.
1. Від'єднайте дріт від датчика температури охолоджувальної рідини.
Від'єднайте дріт від датчика тиску оливи.
4. Встановіть поршень 1-го циліндра в положення
ВМТ такта стиснення (див. «Установка
поршня першого циліндра в положення ВМТ
такта стиснення»).
5. Злийте охолоджувальну рідину
6. Зніміть термостат
7. Від'єднайте приймальню трубу глушника
від випускного колектора
8. Зніміть повітряний фільтр.
9. Зніміть передню кришку ременя приводу розподільного вала.
10. Зніміть кришки головки блока.
11. Зафіксуйте від провертання зубчастий шків розподільного вала, вставивши викрутку в його отвір і перевівши
у шпильку; послабте затягування болта кріплення шківа (для наочності операції показана на знятому двигуні).
Виверніть болт кріплення шківа та зніміть його разом із шайбою (для наочності операції показана на знятому двигуні).
За допомогою двох викруток зніміть шків із розподільного вала. Водночас не пошкоджуєте сальник розподільного
вала (для наочності операції показана на знятому двигуні).
15. Ослабте затягування хомута та від'єднайте шланг подавання палива до паливного насоса.
16. Від'єднайте від карбюратора шланги та дроту, тягу привода повітряної заслінки та трос приводу дросельної заслінки
17. Від'єднайте центральний високовольтний дріт від кришки розподільника запалювання.
18. Відіжміть викруткою пружинний затискач і від'єднайте колодку з низьковольтними дротами від клеми розподілювача запалювання.
19. Від'єднайте трубку від вакуумного коректора розподілювача запалювання.
20. Від'єднайте шланг вакуумного підсилювача від впускної труби двигуна.
21. Ослабте затягування хомута та від'єднайте підвідний шланг радіатора від патрубка сорочки водяного охолодження.
Ослабте затягування хомута та від'єднайте підвідний шланг опалення.
Ослабте затягування хомута та від'єднайте відвідний шланг опалення.
24. Ослабте затягування десяти болтів кріплення головки блока в зазначеному порядку, потім остаточно виверніть болти кріплення
головки та вийміть їх разом із шайбами.
25. Злегка підніміть головку блока, посуньте її так, щоб кінець розподільно вала вийшов з отвору в задній
кришці ременя приводу та зніміть головку.
ПРЕДУПРЕЖДЕНИЕ
Не забивайте між головкою й блоком циліндрів викрутку або інші інструменти.
Основні атрибути | |
---|---|
Сумісність з маркою | ВАЗ |
Марка | ВАЗ |
Сумісність з моделлю | 2108 |
Модель | 2108 |
Країна виробник | Україна |
Сумісність | ВАЗ 2108 1984-2003, ВАЗ 2109 1987-2011, ВАЗ 21099 1990-2011 |
Стан | Новий |
Основні | |
Тип техніки | Легковий автомобіль |
Тип палива | Бензин |
