Ремонт розподілювача запалювання.
Розподільник запалювання складається з таких деталей: 1 — ущільнювальне кільце; 2 ― муфта; 3 ― регулировочны е шайбы; 4 — валик із відцентровим регулятором; 5 — опорна пластина; 6 — пилозахисний екран; 7 — бігунок; 8 — датчик Холла; 9 — стопорна шайба; 10 — упорна шайба; 11 — корпус; 12 — вакуум-коректор.
1. Зніміть розподілювач запалювання з автомобіля.

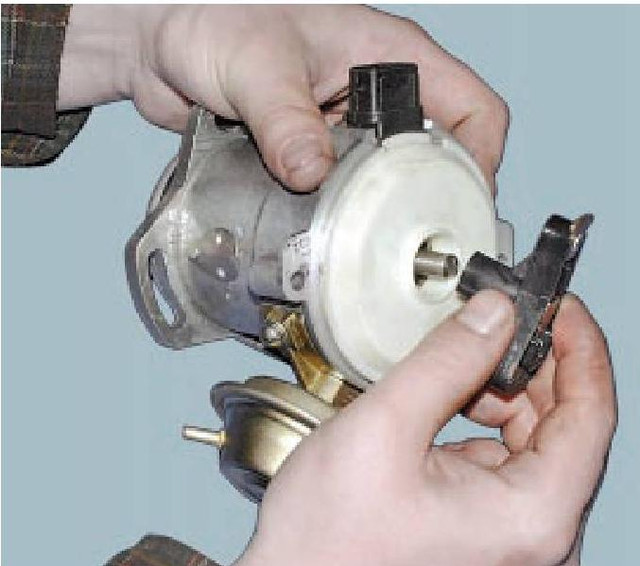

2. Відверніть два гвинти кріплення і зніміть кришку розподілювача. Потім зніміть бігунок, потягнувши його вгору.

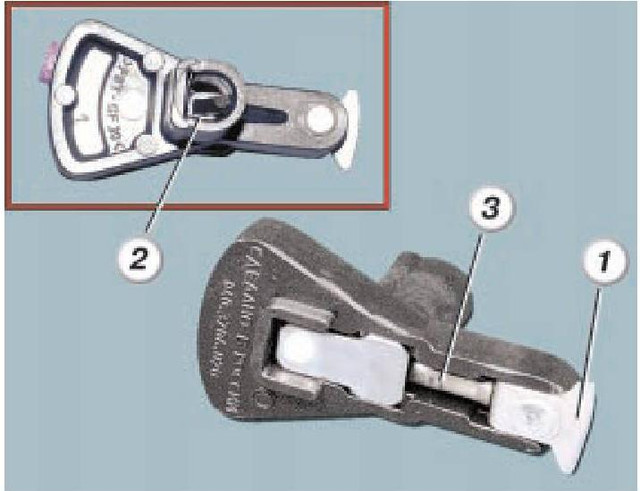

3. Бігунок із тріщинами, слідами обгорання, чималим зносом або корозям зовнішнього контакту 1 замініть. Бігунок має
щільно встановлюватися на валик. Це забезпечується пластинчастою пружиною 2. Бігунок з ослабленою або зламаною пружиною
треба замінити. Омметром виміряйте опір резистора 3, воно має бути рівне 1 кОм. Інакше замініть бігунок.

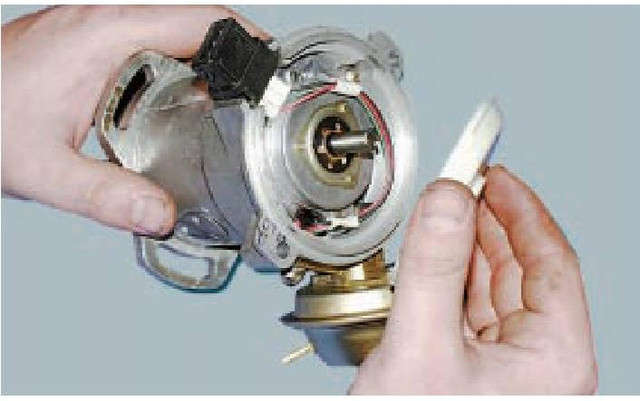

4. Зніміть пилозахисний екран.
5. Відверніть гвинт кріплення клеми дротів
низької напруги та вийміть клему
з корпусу розподілювача.

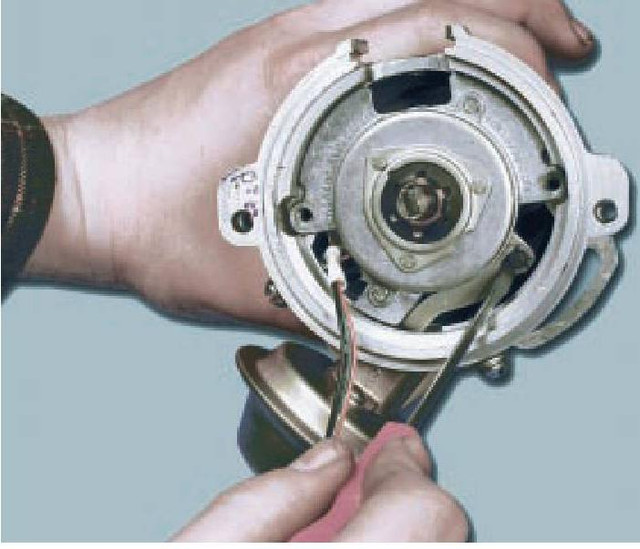

6. Розтисніть лапки тримача викруткою
і вийміть дріт із тримача.

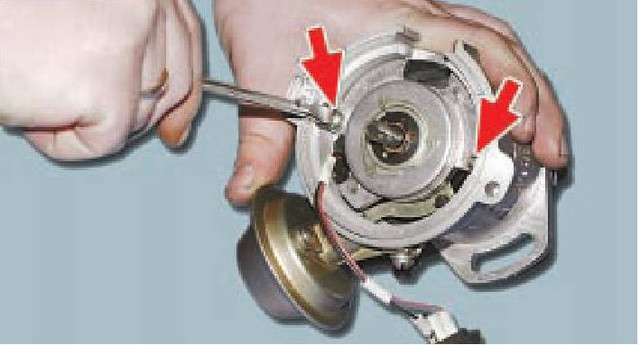

7. Відверніть два гвинти кріплення опорної
пластини датчика Холла.
8. Зніміть стопорне кільце зі штифту
опорної пластини.

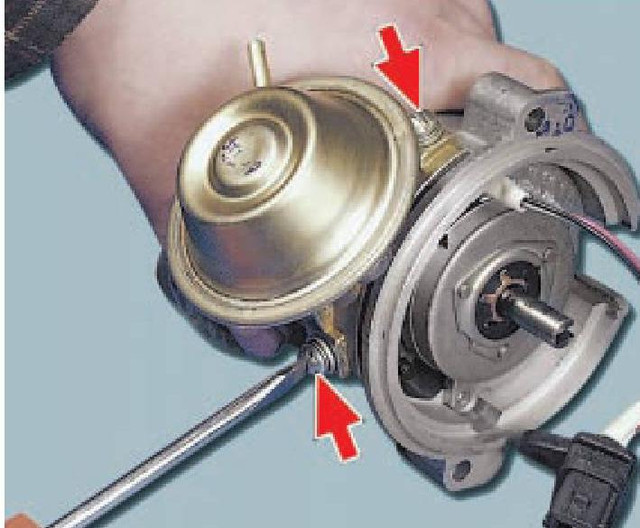

9. Відверніть два гвинти кріплення вакуум-
коректора.

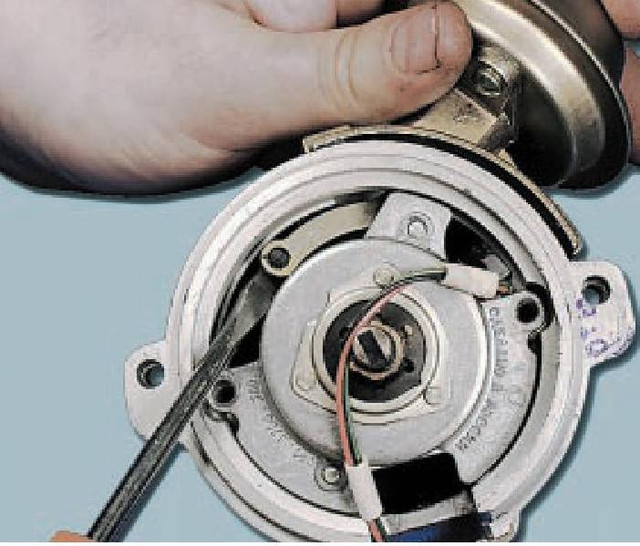

10. За допомогою викрутки зніміть тягу вакуум-коригатора зі штифту опорної пластини.

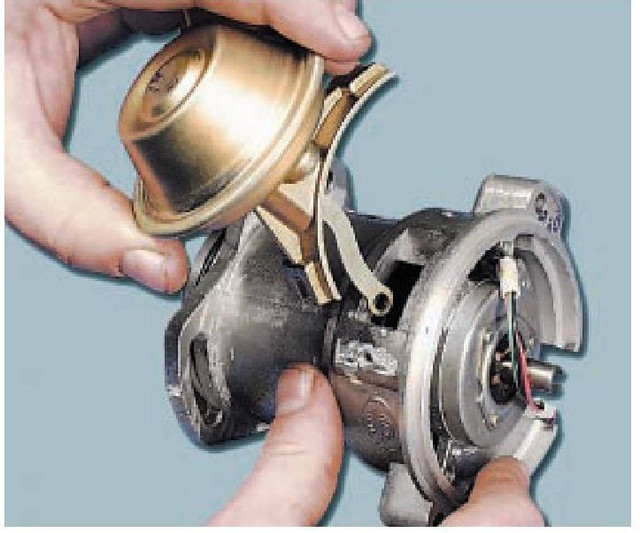

11. Зніміть вакуум-коректор.
12. За допомогою викрутки підніміть
опорну пластину та зніміть її.
14. Зніміть стопорне кільце з валика
розподілювача, а потім упорну шайбу.
15. Зніміть пружинне кільце, що утримує
штифт кріплення муфти.
16. Замініть порване або загублене
еластичність ущільнювальне кільце
.
| Основні атрибути | |
|---|---|
| Сумісність з маркою | ВАЗ |
| Сумісність з моделлю | 2108, 2109, 21099 |
| Тип запчастини | Оригінал |
| Виробник | ASR |
| Країна виробник | Чехія |
| Код запчастини | DI350009 |
| Стан | Новий |
| Користувальницькі характеристики | |
| Марка | ВАЗ |
| Модель | 2108 |
| Сумісність з: | ВАЗ 21099 1990-2011, ВАЗ 2109 1987-2011 |

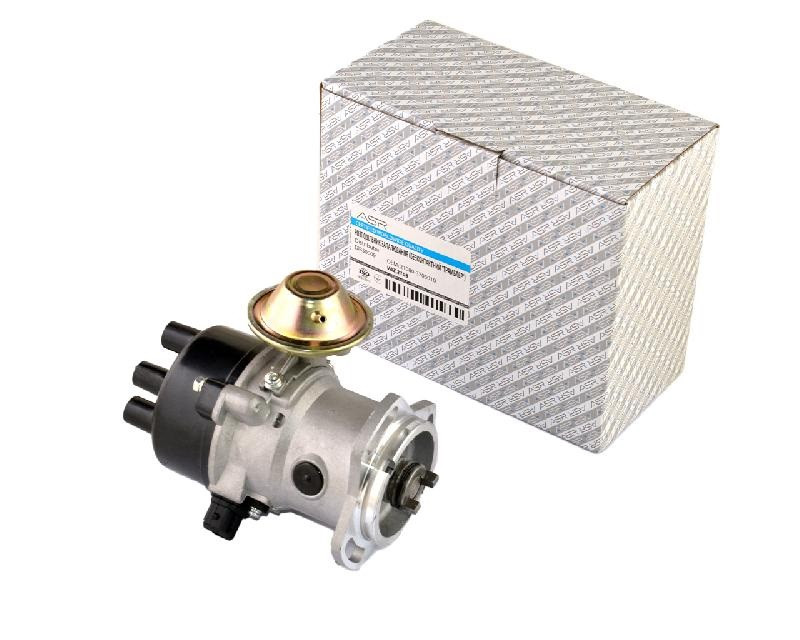

Розподільник запалювання (трамблер) ВАЗ 2108, 2109 безконтактний (ASR, Чехія)
