857 ₴
Застосовність.
Замена тормозных колодок
Примечание: при замене тормозных
колодок руководствуйтесь сборочным
рисунком "Снятие и установка
тормозных колодок".
1. Снимите крышку с бачка тормозной
жидкости.
2. Снимите передние колеса.
3. Отсоедините разъем от левого
(Х88/14) или правого (Х88/13) датчика
износа тормозных колодок.
4. Снимите крышку (2).
Примечание: при установке нанесите
на внутреннюю сторону крышки (2)
смазку. В противном случае под нее
может попасть влага и способствовать
возникновению коррозии суппорта.
5. Отверните болт (3).
Примечание: при установке замените
болт (3) на новый.
Момент затяжки........................34 Н-м
6. Поднимите суппорт (4), зафиксируйте
его от падения и снимите тормозные
колодки.
Примечание:
- При установке не наносите мастику
или смазку на тормозные колодки.
- Всегда заменяйте датчик износа
накладок тормозных колодок и устанавливайте
его на внешнюю
тормозную колодку.
7. Очистите тормозной механизм и проверьте
толщину накладок тормозных колодок
и тормозных дисков (см. подраздел
"Проверки"). Замените пружины (5).
Предельный износ накладок.......... 3 мм
Тормозной диск:
толщина..................................... 28 мм
граничний знос..................... 25 мм
торцеве биття......менше 0,03 мм
неплощинність.....менше 0,04 мм
8. За допомогою спеціального інструменту
втопіть поршень в гальмівній
циліндр.
Примітка:
- При утрудненому переміщенні
поршня, замініть гальмівний супорт.
- Після того як поршень буде
втоплений в циліндрі, пильовик повинен
повністю скластися і не стовбурчитися.
В іншому випадку,
пильник може бути пошкоджений
при установці гальмівних колодок.
Основні | |
---|---|

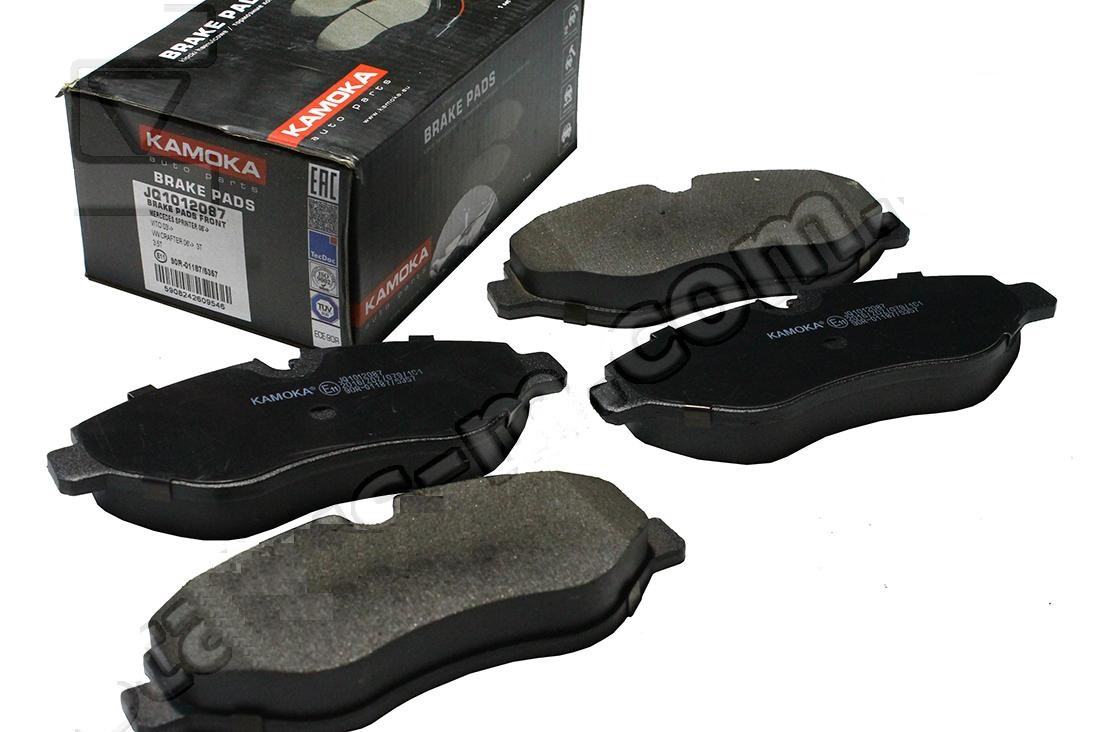

Виробник | КАМОКА |
Країна виробник | Південна Корея |
Марка | Mercedes-Benz |
Модель | Sprinter |
Призначення | Передні колеса |
Сумісність з маркою | Mercedes-Benz |
Сумісність з моделлю | Sprinter |
Стан | Новий |
Тип | Дискові |
Тип запчастини | Оригінал |
Тип техніки | Вантажний автомобіль |
