РУЛЬОВА ТРАПЕЦІЯ ЗНЯТТЯ І УСТАНОВКА РУЛЬОВИХ ТЯГ
Подовжню і поперечну тягу знімають для заміни або ремонту при їх пошкодженні або знос кульових шарнірів. Обидві тяги знімають однаковими прийомами, показаними на прикладі поздовжньої тяги.
ПОПЕРЕДЖЕННЯ
Погнуті кермові тяги виправленню не підлягають, обов'язково замініть їх.
Вам будуть потрібні: ключ «на 24», пасатижі, молоток, борідок.

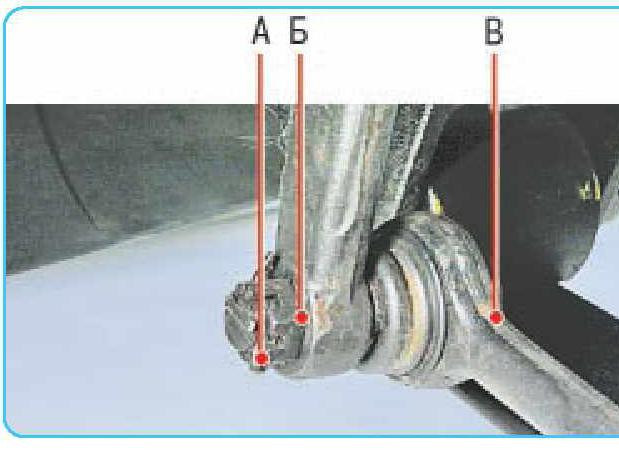

1. Вийміть шплінти А і відверніть гайки Б кріплення пальців кульових шарнірів з обох
кінців поздовжньої рульової тяги В

2.Выпрессуйте з допомогою знімача пальці кульових шарнірів з бобышек сошки і поворотного важеля, зніміть поздовжню рульову тягу При відсутності знімача вибийте пальці різкими ударами молотка по бобышке по можливості вздовж осі сошки або важеля. Гайки кріплення шарнірів при цьому отворачивайте не до кінця, щоб тяга не впала, коли пальці вийдуть з бобышек. Потім остаточно відверніть обидві гайки і зніміть тягу. Аналогічним способом зніміть поперечну рульову тягу.

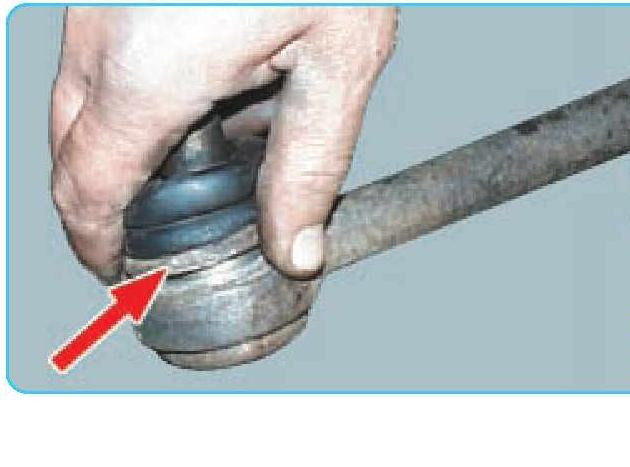

3.Зніміть рукою або викруткою гумовий ущільнювач чохол шарніра за металеву
обойму прикріплену до нижньої частини чохла. На частині автомобілів ущільнювальний чохол прикріплений стопорним кільцем, яке попередньо треба зняти.
4.Встановіть тягу в порядку, зворотному зняттю. При цьому затягніть гайки кріплення пальців
шарнірів моментом 7 0 -1 0 0 Н'м (7-1 0 кгс'м). Для суміщення прорізи гайки з отвором під шплінт в пальці затягніть гайку не більше ніж на одну проріз.
5.Після установки нової поперечної рульової тяги відрегулювати сходження передніх
коліс.
