Деталі підвіски
Опис конструкції.
Передня підвіска ― незалежна з телескопічними гідравлічними амортизаторными стійками, гвинтовими гідравлічними пружинами, нижніми поперечними важелями з розтяжками і стабілізаторами поперечної устойчивсти.
Основа подвеські ― телескопічна гідравлічна амортизаторні стійка 16. Її нижня частина з'єднана з поворотним кулаком 19 двома болтами. Верхній болт 18, що проходить через отвір кронштейна стійки, имеетэксцентриковый поясок і эусценриковую шайбу. Поворотом цього регулюється розвал переднього колеса.
На телескопічної стійки встановлені: вита циліндрична пружина 7, пінополіуретановий буфер ходу стиснення 9, а такжеверхняя опора стійки 12в зборі з підшипником 11.
Верхня опора кріпиться трьома самоконтящимися гайками до стійки брызговика кузова. За рахунок своєї еластичності опора дає можливість стійці гойдатися при ходах підвіски і гасить високочастотні коливання кузова. Запресований у неї підшипник дозволяє стійці повертатися разом з керованими колесами.
У корпусі стоцький змонтовані деталі телескопическогогидравлического амортизатора.

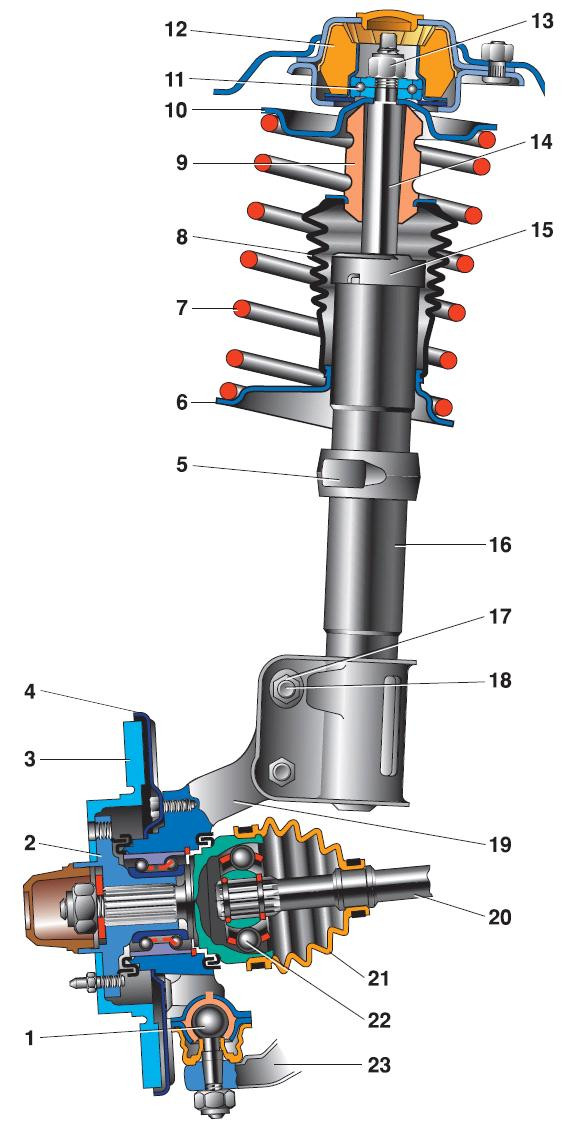

Передня підвіска : 1 ― опора; 2 ― маточина; 3 ― гальмівний диск; 4 ― захисний кожух; 5 ― поворотний важіль; 6 ― нижня опорна чашка; 7 ― пружина підвіски; 8 ― захисний чохол телескопічної стійки; 9 ― буфера стиску; 10 ― верхня опорна чашка; 11 ― підшипник верхньої опори; 12 ― верхня опора стійки; 13 ― гайка штока; 14 ― шток; 15 ― опора буфера стиску; 16 ― телескопічна стійка; 17 ― гайка; 18 ― эксцентиковый болт; 19 ― поворотний кулак; 20 ― вал привода переднього колеса; 21 ― захисний чохол шарніра; 22 ― зовнішній шарнір вала; 23 ― нижній важіль.
